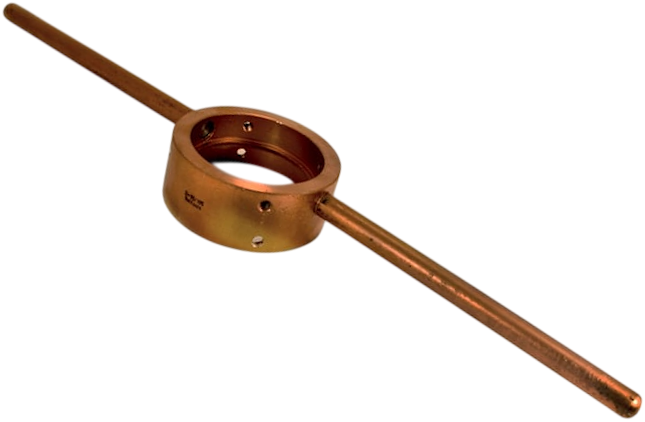

Плашкодержатель двухсторонний РИ

Плашкодержатель РИ – приспособление, предназначенное для придания плашке вращательного движения при ручной и механизированной нарезке наружной резьбы. Представляет собой корпус с винтами и рукоятками. Перед нарезкой лерка фиксируется в корпусе, продольное перемещение ограничивается винтами. Инструмент выполнен из углеродистой стали.

Особенности

• Имеет две рабочие стороны для плашек разного диаметра.
• Исключение перекосов во время резьбы, благодаря прижимным винтам.
• Прочность конструкции, благодаря материалу производства.

Размеры

Резьба плашек М	Резьба плашек G, дюйм	Диаметр плашек, мм
М10-М62	1/2" - 2"	30-105

Как нарезать резьбу плашкой

Выбранная деталь размечается и прочно фиксируется в тисках.

Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.

Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.

Инструмент размещается перпендикулярно сверху изделия.

Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, пол оборота влево, это облегчает вывод стружки и улучшает качество резьбы.

В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.

Насаживать плашку на обрабатываемую деталь можно любой стороной, так как режущие конусы имеются с обеих ее сторон. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход.

Характеристики

• Тип держателя
  Стандартный
• Единицы измерения
  шт
• Материал
  Углеродистая сталь
