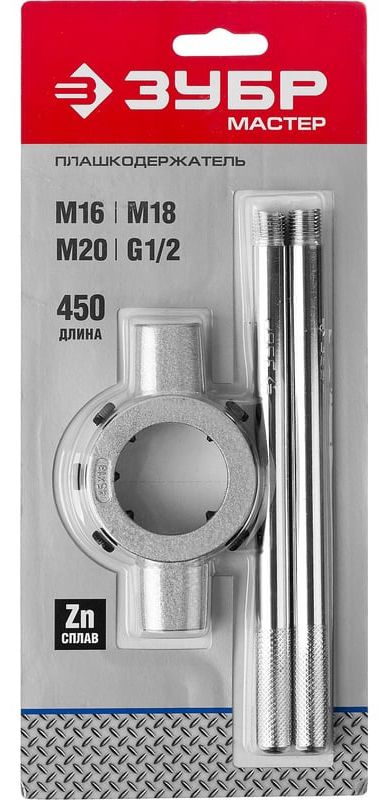

Плашкодержатель со стопорными винтами Мастер ЗУБР

Name: Плашкодержатель со стопорными винтами Мастер ЗУБР
Brand: ЗУБР
Price: 623.00000000 RUB
Availability: InStock

Код товара: WN00324617

4 фото

Внешний вид товара может отличаться от представленного на изображении

4 позиции

Ваш консультант Илья

7 (931) 225-70-73

Для надежного закрепления плашек при проведении резьбонарезных работ.
Длина: 200, 275, 315, 450 мм.
Для резьбы: М3-М6, М10, М12-М14, М16- М20, G1/2".
Корпус выполнен из цинкоалюминиевого сплава.

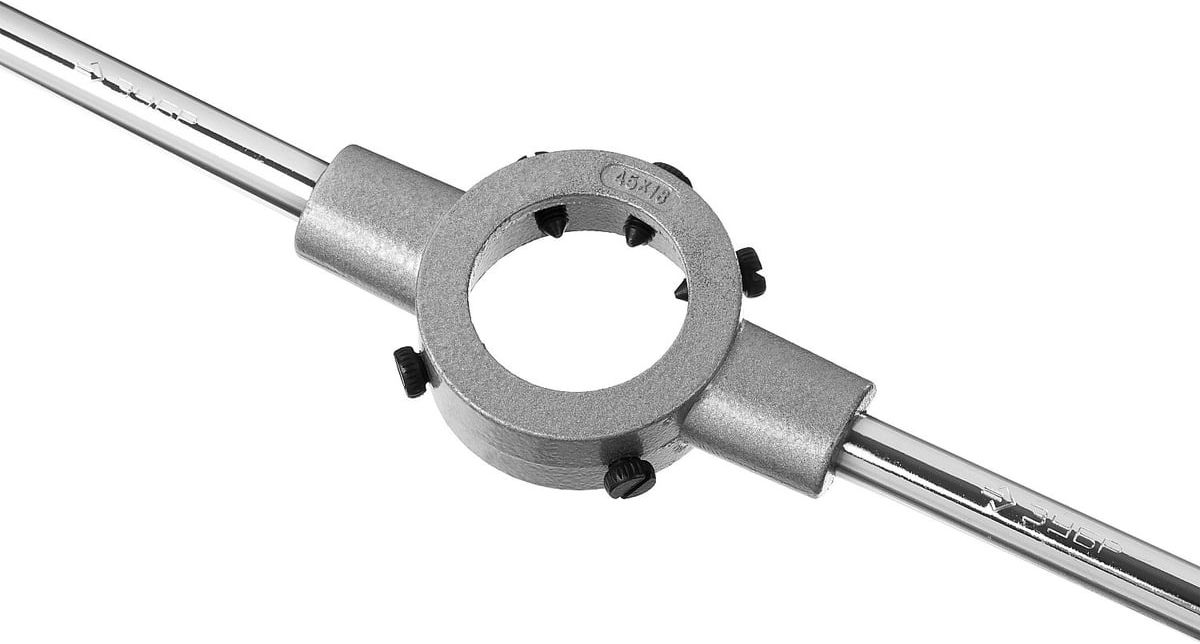

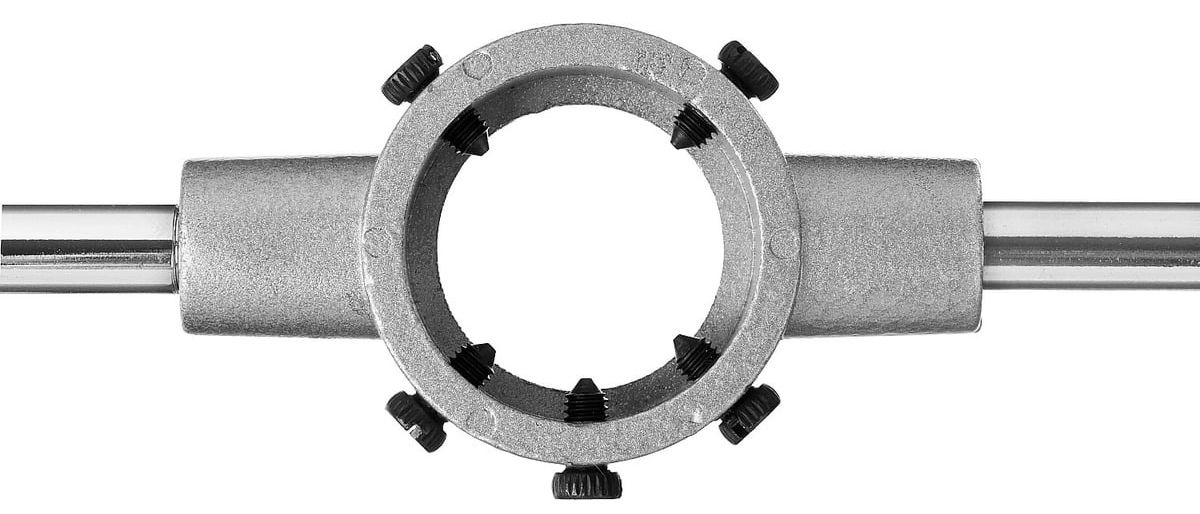

Оснащен стопорными центровочными винтами для фиксации плашки.
Поверхность ручек хромированная с накаткой.

Подробнее

Размеры
О товаре
Отзывы (0)

Плашкодержатель со стопорными винтами для M3-M6 Мастер ЗУБР 28140-20

425

руб.

1 шт

Плашкодержатель со стопорными винтами для M10 Мастер ЗУБР 28141-30

670

руб.

1 шт

Плашкодержатель со стопорными винтами для M12-M14 Мастер ЗУБР 28142-38

930

руб.

1 шт

Плашкодержатель со стопорными винтами для M16-M20, G1/2" Мастер ЗУБР 28143-45

1300

руб.

1 шт

Плашкодержатель со стопорными винтами серии Мастер производителя ЗУБР - это надежный ручной инструмент, предназначенный для жесткой фиксации круглых плашек (лерок) при нарезании наружной резьбы. Инструмент представлен в нескольких типоразмерах, перекрывающих наиболее востребованные диапазоны резьб - от мелких метрических (М3) до крупных (М20), а также трубную резьбу G1/2".

Особенности

Корпус изготовлен из цинкоалюминиевого сплава, который обладает высокой прочностью, жесткостью и устойчивостью к деформациям при усилиях, возникающих в процессе нарезания резьбы.
Ключевой особенностью данной модели является наличие стопорных центровочных винтов, которые способствуют надежной фиксации плашки в гнезде, исключая ее проворачивание и смещение при работе.
Поверхность ручек имеет накатку, которая предотвращает скольжение рук и обеспечивает надежный хват.
Поверхность инструмента защищена методом хромирования, что предотвращает коррозию и увеличивает срок службы.

Размеры

Артикул	Внешний диаметр плашки, мм	Длина, мм	Для плашек резьбой	Глубина посадочного места, мм
28140-20	20	200	М3, М4, М5, М6	7
28141-30	30	275	М10	11
28142-38	38	315	М12, М14	14
28143-45	45	450	М16, М18, М20, G1/2"	18

Как нарезать резьбу плашкой

Выбранная деталь размечается и прочно фиксируется в тисках.
Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.

Инструмент размещается перпендикулярно сверху изделия.
Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, пол оборота влево, это облегчает вывод стружки и улучшает качество резьбы.
В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.

Насаживать лерку на обрабатываемую деталь можно любой стороной, так как режущие конусы имеются с обеих ее сторон. В процессе наворачивания на деталь инструмент срезает лишний металл по спирали, формируя чистый профиль резьбы за один проход.

Характеристики

Бренд

ЗУБР
Тип держателя

Стандартный
Единицы измерения

шт
Материал

ЦАМ (цинкоалюминиевый сплав)

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
