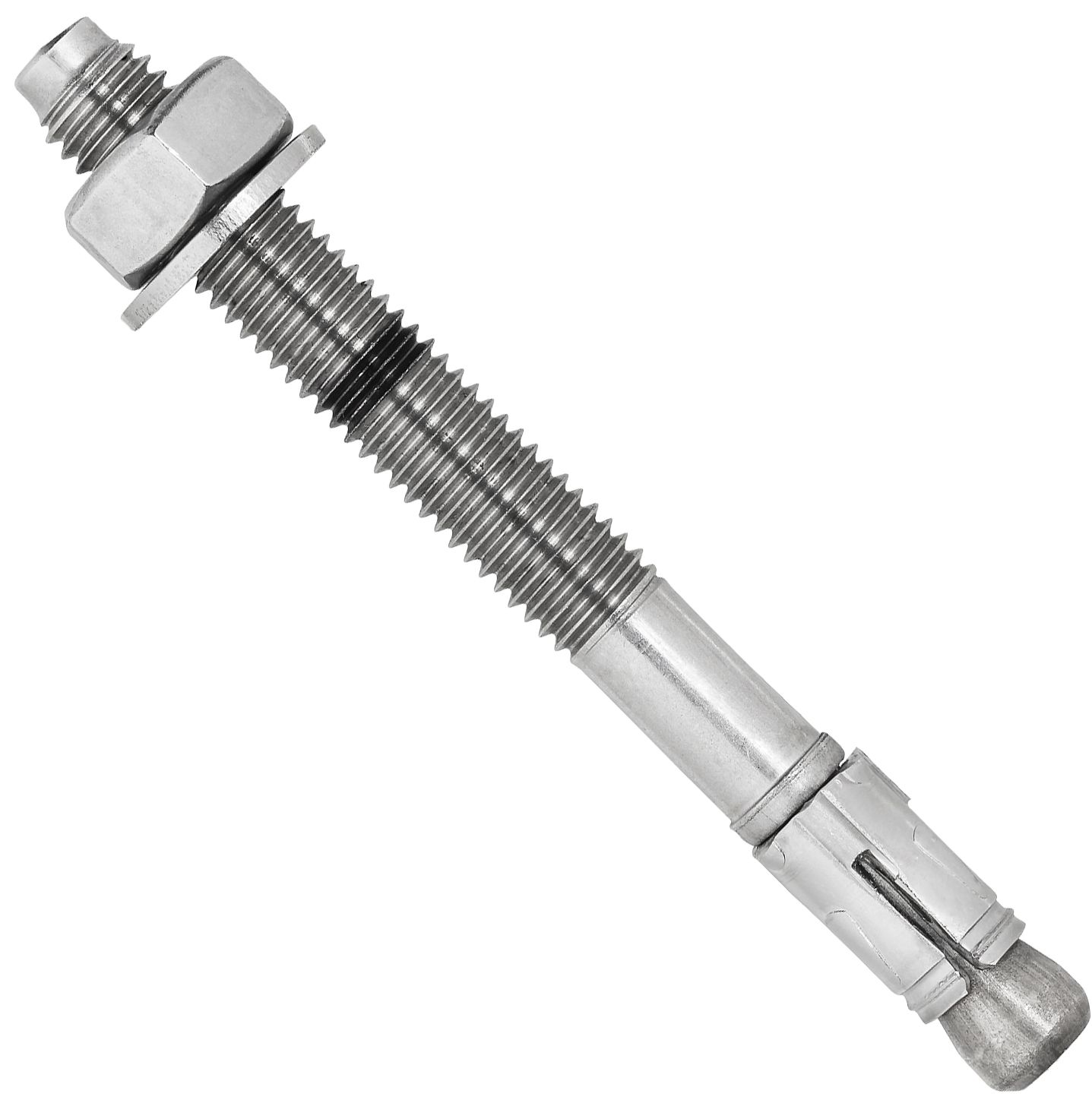

Клиновой анкер Sormat S-KAH+, нержавеющая сталь А4
Ваш консультант Александр
7 (921) 090-38-10- Для установки в бетон с трещинами и без трещин, природный камень.
- Сфера применения: несущие металлоконструкции, колонны, сиденья, ограждения, поручни, лестницы.
- Тип анкера: клиновой с контролируемым моментом затяжки.
- Подходит для предустановки, сквозного и дистанционного монтажа.
- Простая идентификация крепежа по маркировке на теле.
- Метрическая резьба: от М8 до М16.
- Общая длина изделия: от 72 до 178 мм.
- M8, M10 и M12 имеют две разные глубины крепления.
- Полностью изготовлен из нержавеющей стали А4, что позволяет использовать крепеж в химически агрессивных средах, вне помещений и промышленной среде.
- Категория сейсмостойкости C1/C2 (hef,std).
руб.
руб.
Клиновой анкер нержавеющий SORMAT S-KAH+ – крепежный элемент с контролируемым моментом затяжки. Рекомендован к использованию в растянутой и сжатой зоне бетонного основания/каменой кладке в районах, где случаются землетрясения или в сейсмически активных зонах. Расширяющаяся под действием клина 3-х лепестковая гильза надежно удерживает крепеж в отверстии и обеспечивает высокие показатели нагрузки на вырыв и срез.
Распорный анкер с гайкой S-KAH+ подходит для предварительного, сквозного или дистанционного монтажа. Выступающий торцевой конец на шпильке защищает резьбу от повреждения при вбивании молотком. Высококачественная нержавеющая сталь А4 позволяет использовать крепеж в местах с повышенной агрессивностью внешней среды, в приморском климате и индустриальной зоне.
Одобрения и сертификаты
- Европейской Техническое Одобрение (ЕТА 16/0934).
- Сертификат на пожаростойкость.
- Сейсмостойкость (ЭТА-16/0934).
- Сертификат постоянства производительности 0809-CPR-1252.
Применение
Анкерный болт клинового типа SORMAT S-KAH+ используется при монтаже стальных конструкций, установке опорных плит колонн, фиксации сидений/ограждений/поручней/лестниц, при проведении кабельных каналов, при работе с фасадными системами.
Размеры
| Артикул | Размер | Типоразмер | Общая длина, L | Отверстие в прикрепляемом материале, df | Длина резьбы, f | Размер ключа , SW |
Толщина прикрепляемого материала, tfix |
Диаметр сверления, d0 | Минимальная глубина сверления, h1 | Минимальная глубина анкеровки, hnom | Эффективная глубина анкеровки, hef | Момент затяжки, Tinst |
| 9640005310 | 8/10 | М8 | 75 | 9 | 35 | 13 | 23/10 | 8 | 47/60 | 40/53 | 35/48 | 20 |
|
9640005312 |
8/30 | М8 | 95 | 9 | 55 | 13 | 43/30 | 8 | 47/60 | 40/53 | 35/48 |
20 |
|
9640005314 |
8/50 | М8 | 115 | 9 | 75 | 13 | 63/50 | 8 | 47/60 | 40/53 | 35/48 | 20 |
|
9640005316 |
8/85 | М8 | 150 | 9 | 110 | 13 | 98/85 | 8 | 47/60 | 40/53 | 35/48 | 20 |
|
9640005323 |
10/10/ | М10 | 72 | 12 | 27 | 17 | 10 | 10 | 55 | 48 | 40 | 45 |
|
9640005325 |
10/30/10 | М10 | 92 | 12 | 47 | 17 | 30/10 | 10 | 55/75 | 48/68 | 40/60 | 45 |
|
9640005326 |
10/40/20 | М10 | 102 | 12 | 57 | 17 | 40/20 | 10 | 55/75 | 48/68 | 40/60 | 45 |
|
9640005327 |
10/50/30 | М10 | 112 | 12 | 67 | 17 | 50/30 | 10 | 55/75 | 48/68 | 40/60 | 45 |
|
9640005329 |
10/70/50 | М10 | 132 | 12 | 87 | 17 | 70/50 | 10 | 55/75 | 48/68 | 40/60 | 45 |
|
9640005331 |
10/100/80 | М10 | 162 | 12 | 115 | 17 | 100/80 | 10 | 55/75 | 48/68 | 40/60 | 45 |
|
9640005338 |
12/10/ | М12 | 88 | 14 | 38 | 19 | 10 | 12 | 70 | 61 | 50 | 60 |
|
9640005340 |
12/25/5 | М12 | 103 | 14 | 53 | 19 | 25/5 | 12 | 70/90 | 61/81 | 50/70 | 60 |
|
9640005342 |
12/40/20 | М12 | 118 | 14 | 68 | 19 | 40/20 | 12 | 70/90 | 61/81 | 50/70 | 60 |
|
9640005343 |
12/50/30 | М12 | 128 | 14 | 78 | 19 | 50/30 | 12 | 70/90 | 61/81 | 50/70 | 60 |
|
9640005345 |
12/70/50 | М12 | 148 | 14 | 98 | 19 | 70/50 | 12 | 70/90 | 61/81 | 50/70 | 60 |
|
9640005346 |
12/85/65 | М12 | 163 | 14 | 113 | 19 | 85/65 | 12 | 70/90 | 61/81 | 50/70 | 60 |
|
9640005347 |
12/100/80 | М12 | 178 | 14 | 115 | 19 | 100/80 | 12 | 70/90 | 61/81 | 50/70 | 60 |
|
9640005357 |
16/5 | М16 | 123 | 18 | 65 | 24 | 5 | 16 | 110 | 97 | 85 | 110 |
|
9640005359 |
16/20 | М16 | 138 | 18 | 100 | 24 | 20 | 16 | 110 | 97 | 85 | 110 |
|
9640005362 |
16/50 | М16 | 168 | 24 | 110 | 24 | 50 | 16 | 110 | 97 | 85 | 110 |
|
9640005363 |
16/60 | М16 | 178 | 18 | 115 | 24 | 60 | 16 | 110 | 97 | 85 | 110 |
Монтаж
Нагрузки
| Маркировка | Бетон без трещин С20/25, к/Н | Бетон с трещинами С20/25, к/Н | |||
|
Мin глубина анкеровки, hnom |
 |
 |
|
|
|
| 8/10 | 53 | 5,2 | 8,0 | 4,4 | 5,7 |
| 8/30 | 53 | 5,2 | 8,0 | 4,4 | 5,7 |
| 8/50 | 53 |
5,2 |
8,0 |
4,4 |
5,7 |
| 8/85 | 53 |
5,2 |
8,0 |
4,4 |
5,7 |
| 10/10/- | 48 | 5,7 | 6,1 | 4,3 | 4,3 |
| 10/30/10 | 68 | 9,0 | 10,5 | 5,7 | 10,5 |
| 10/30/10 | 48 | 5,7 | 6,1 | 4,3 | 4,3 |
| 10/40/20 | 68 | 9,0 | 10,5 | 5,7 | 10,5 |
| 10/40/20 | 48 | 5,7 | 6,1 | 4,3 | 4,3 |
| 10/70/50 | 68 | 9,0 | 10,5 | 5,7 | 10,5 |
|
10/70/50 |
48 | 5,7 | 6,1 | 4,3 | 4,3 |
| 10/100/80 | 68 | 9,0 | 10,5 | 5,7 | 10,5 |
| 10/100/80 | 48 | 5,7 | 6,1 | 4,3 | 4,3 |
| 12/10/- | 61 | 8,5 | 8,5 | 6,1 | 6,1 |
| 12/25/5 | 81 | 11,9 | 16,4 | 7,6 | 16,4 |
| 12/40/20 | 61 | 8,5 | 8,5 | 6,1 | 6,1 |
| 12/40/20 | 81 | 11,9 | 16,4 | 7,6 | 16,4 |
| 12/50/30 | 61 | 8,5 | 8,5 | 6,1 | 6,1 |
| 12/50/30 | 81 | 11,9 | 16,4 | 7,6 | 16,4 |
| 12/70/50 | 61 | 8,5 | 8,5 | 6,1 | 6,1 |
| 12/70/50 | 81 | 11,9 | 16,4 | 7,6 | 16,4 |
| 12/85/65 | 61 | 8,5 | 8,5 | 6,1 | 6,1 |
|
12/85/65 |
81 | 11,9 | 16,4 | 7,6 | 16,4 |
| 12/85/65 | 61 | 8,5 | 8,5 | 6,1 | 6,1 |
|
12/100/80 |
81 | 11,9 | 16,4 | 7,6 | 16,4 |
|
12/100/80 |
61 | 8,5 | 8,5 | 6,1 | 6,1 |
|
16/5 |
97 | 17,1 | 37,7 | 11,4 | 26,9 |
|
16/20 |
97 | 17,1 | 37,7 | 11,4 | 26,9 |
|
16/50 |
97 |
17,1 |
37,7 |
11,4 |
26,9 |
| 16/60 | 97 |
17,1 |
37,7 |
11,4 |
26,9 |
Характеристики
-
Бренд
-
Тип анкераКлиновой
-
Единицы измеренияшт
-
Назначение анкераБетон, Камень
-
МатериалНержавеющая сталь А4
