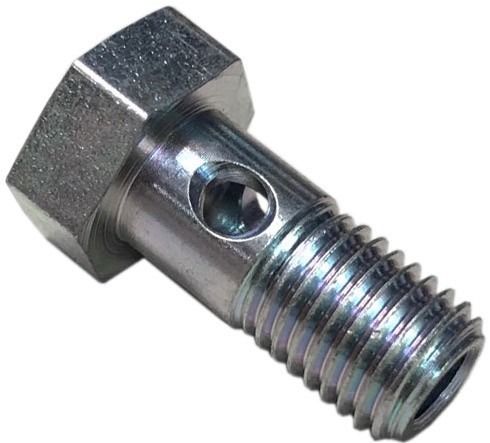

Полый болт Банджо М10х1,5 мм DIN 7643 используется при монтаже рукавов высокого давления диаметром от 4 до 5 мм, имеет 3 отверстия на теле. Данный метиз широко применяется в машиностроении, металлургии и при сборке всевозможных агрегатов и конструкций.

Болт изготовлен из оцинкованной стали.

Размеры

Болт Банджо DIN 7643 - чертеж

Резьба/шаг	М10х1,5
⌀ труб (внешний), мм	5
c1, мм	8,5
Длина винта без головки l, мм	19
t1, мм	17
d2, мм	2,8
Диаметр резьбы d3, мм	10
d4, мм	5,5
Высота головки m, мм	6
p1, мм	4,5
p2, мм	6,5
Размер под ключ s	14

Характеристики

DIN

7643
Шаг резьбы (мм)

Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.

1,5
Единицы измерения

шт
Вес (г)

14,4
Форма головки

Шестигранная
Артикул

7643 10 15
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Hollow screws for ring type banjos, short thread length
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
