Болт с фланцем и цилиндрической головкой под шестигранник art. 88912, класс прочности 10.9, оксидированный
Ваш консультант Владимир
7 (931) 348-45-86- Закаленная сталь с оксидированным покрытием.
- Класс прочности 10.9 (временное сопротивление разрыву 1000 Н/мм², предел текучести – 900 Н/мм²).
- Полная и неполная метрическая резьба от от М5 до М12, шаг крупный (основной).
- Диапазон длин: от до мм.
- Форма головы: цилиндрическая.
- Шестигранное углубление под ключ способствует передаче высокого момента затяжки..
- Фланец с насечкой предотвращает ослабление соединения при вибрационных нагрузках.
- Крепеж устанавливается при помощи Г-образного ключа или шуруповерта с насадкой HEX.
5
10
0,8
руб.
5
12
0,8
руб.
5
16
0,8
руб.
5
20
0,8
руб.
6
10
1
руб.
6
12
1
руб.
6
16
1
руб.
6
20
1
руб.
6
25
1
руб.
6
30
1
руб.
8
12
1,25
руб.
8
16
1,25
руб.
8
20
1,25
руб.
8
25
1,25
руб.
8
30
1,25
руб.
8
40
1,25
руб.
10
20
1,5
руб.
10
25
1,5
руб.
10
30
1,5
руб.
10
35
1,5
руб.
10
40
1,5
руб.
- 1
- 2

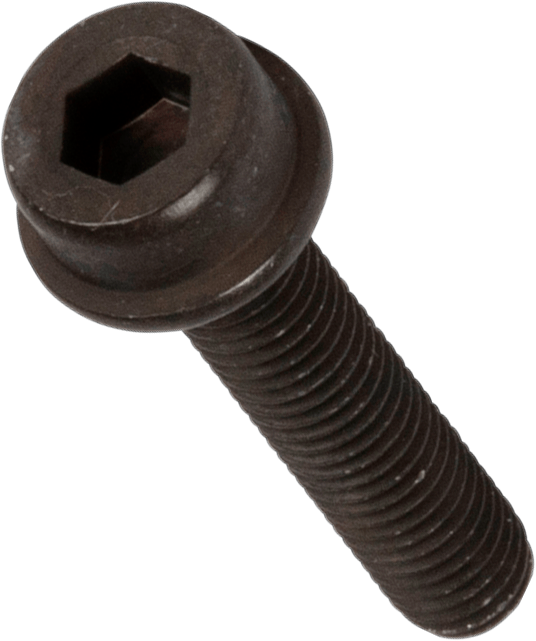

Крепеж art. 88912 представляет собой высокопрочный болт, сочетающий в своей конструкции цилиндрическую головку с внутренним шестигранником (HEX) и фланец с насечкой. Он предназначен для создания надежных и ответственных соединений. Сфера применения: автомобильная промышленность (крепление элементов подвески, двигателя, кузова), машиностроение и станкостроение, сборка металлоконструкций, производство сельскохозяйственной и строительной техники.
Высокий класс прочности 10.9
Временное сопротивление на разрыв составляет 1000 Н/мм² (≈1000 МПа). Это означает, что болт выдерживает чрезвычайно высокие нагрузки на растяжение до разрушения. Предел текучести: 900 Н/мм² (≈900 МПа) указывает на нагрузку, после которой болт начинает деформироваться. Высокий предел текучести гарантирует, что соединение останется жестким и не ослабнет под действием сильных нагрузок.
Фланец с насечкой (рифлением)
Фланец увеличивает опорную площадь головки болта, распределяя давление на большую поверхность скрепляемых материалов. Это предотвращает вдавливание головки и защищает поверхность детали от повреждений. На нижней стороне фланца нанесены радиальные насечки (зазубрины). Они врезаются в материал при затяжке, создавая эффект стопорения. Это предотвращает самопроизвольное откручивание болта под воздействием вибраций, ударов или переменных нагрузок.
Цилиндрическая головка под внутренний шестигранник (HEX)
Шестигранное углубление (HEX) обеспечивает максимально эффективную передачу крутящего момента от ключа к болту, позволяя достичь сильной затяжки без срыва граней, что часто случается с крепежом под крестовую или плоскую отвертку. Для установки используется стандартный Г-образный шестигранный ключ (имбусовый ключ) или шуруповерт/гайковерт со сменной битой HEX. Это позволяет производить как ручной монтаж с точным контролем усилия, так и быструю конвейерную сборку с использованием электроинструмента.
Защитное покрытие
Оксидирование создает на поверхности болта тонкий слой оксидов железа, который обеспечивает базовую антикоррозионную защиту и придает изделию характерный черный матовый цвет. Покрытие улучшает внешний вид и увеличивает износостойкость крепежа.

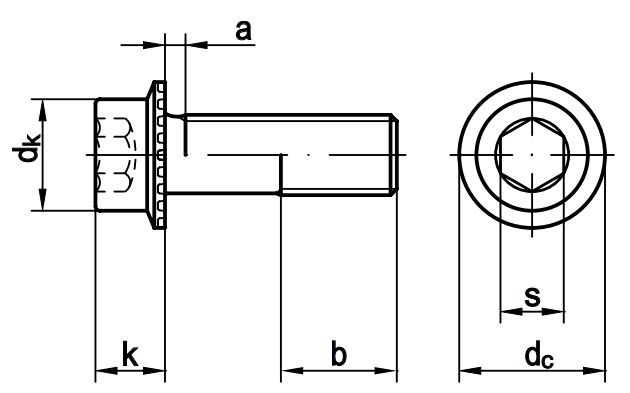

Размеры
| Диаметр резьбы | М5 | М6 | М8 | М10 | М12 |
| Значение amax | 2,4 | 3 | 3,7 | 4,5 | 5,2 |
| Высота головки k | 5 | 6 | 8 | 10 | 12 |
| Размер под ключ S | 4 | 5 | 6 | 8 | 10 |
| Диаметр фланца dс | 11 | 13,5 | 17 | 19,5 | 22,5 |
| Диаметр головки dк | 9 | 11 | 14 | 17 | 19 |
| Длина резьбы b | 22 | 24 | 28 | 32 | 36 |
| Количество насечек | 28 | 36 | 48 | 60 | 72 |
все размеры указаны в мм
Характеристики
-
Единицы измеренияшт
-
Форма головкиЦилиндрическая / С фланцем
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности10.9
-
МатериалСталь
-
Название на упаковке (ориг. название)Hexagon socket head cap screws with flange, with lock ribs under the flange, surface hardened
