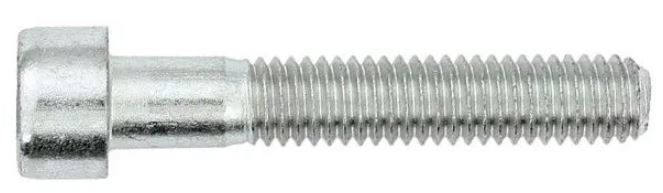

Винт (болт) с мелкой резьбой, цилиндрической головкой и внутренним шестигранником DIN 912 (ISO 12474), класс прочности 12.9, оцинкованная сталь

Код товара: WN00298808

Сталь оцинкованная (гальваническое цинкование)

2 фото

Внешний вид товара может отличаться от представленного на изображении

4 позиции

Ваш консультант Владимир

7 (931) 348-45-86

Для работы в условиях экстремальных и циклических нагрузок, где возможны ударные воздействия, сильная вибрация и высокое напряжение растяжения.
Мелкая резьба по ISO 12474 — на 20–30 % выше сопротивление самопроизвольному откручиванию по сравнению с крупной резьбой (ISO 4762).
Класс прочности 12.9 — один из самых высоких для винтов с внутренним шестигранником; на 25–30 % прочнее, чем 10.9.
Цилиндрическая головка под заподлицо — эстетичное и безопасное крепление без выступающих элементов.
Оцинкованное покрытие — устойчивость к коррозии в помещениях и на улице при отсутствии агрессивных сред, не влияет на посадочные размеры.
Цилиндрическая головка для установки в технологические отверстия заподлицо или ниже поверхности.
Совместимость со стандартом DIN 912 / ISO 12474 — гарантирует точность резьбы, геометрии и совместимость с ответными деталями и инструментом.
Высокая усталостная прочность — выдерживает до 10⁷ циклов нагрузки, что критично для вибро- и динамических узлов.

Подробнее

Размеры
О товаре
Отзывы (0)

Винт (болт) с мелкой резьбой, цилиндрической головкой и внутренним шестигранником М12х1,25х80 DIN 912 (ISO 12474), класс прочности 12.9, оцинкованная сталь

335

руб.

1 шт

Винт (болт) с мелкой резьбой, цилиндрической головкой и внутренним шестигранником М10х1,25х140 DIN 912, класс прочности 12.9, оцинкованная сталь

314

руб.

1 шт

Винт (болт) с мелкой резьбой, цилиндрической головкой и внутренним шестигранником М12х1,5х80 DIN 912 (ISO 12474), класс прочности 12.9, оцинкованная сталь

Цена обновляется

1 шт

Винт (болт) с мелкой резьбой, цилиндрической головкой и внутренним шестигранником М10х1,25х130 DIN 912, класс прочности 12.9, оцинкованная сталь

275

руб.

1 шт

Высокопрочный винт (болт) с цилиндрической головкой и мелкой метрической резьбой DIN 912 (ISO 12474) класса прочности 12.9 применяется в автомобилестроении, станкостроении, производстве приборов, двигателей, оборудования, дорожной, сельскохозяйственной и грузоподъемной техники. Он способен выдерживать повышенные нагрузки на растяжение и срез, поэтому используется для создания ответственных и тяжело нагруженных соединений. Частый шаг резьбы повышает стойкость соединения к отвинчиванию, что особенно важно в механических узлах, работающих в условиях вибрации. Покрытие — электролитическое цинкование (жёлтое/белое), обеспечивающее устойчивость к коррозии в умеренных условиях. Головка утапливается заподлицо в резьбовое или сквозное отверстие, а внутренний шестигранник позволяет передавать высокий крутящий момент без проскальзывания. Рабочая температура: от –40 °C до +200 °C. Идеально подходит для прецизионных сборочных работ с жесткими допусками и высокими требованиями к прочности и виброустойчивости соединения.

Ключевые характеристики

Болт под шестигранник 12.9 изготовлен из высококачественной легированной стали, дополнительно упрочнен закалкой и отпуском. Такая технология снижает хрупкость изделия, усиливает твердость, повышает усталостную прочность и ударную вязкость. Предел прочности на растяжение: 1200 МПа (≈122 кгс/мм²). Предел текучести: 1080 МПа (≈110 кгс/мм²). Твердость: 39-44 HRC.
Каленые болты класса прочности 12.9 устойчивы к коррозии, так как в состав стали входит хром и другие компоненты, обеспечивающие высокую сопротивляемость коррозионному разрушению. В качестве дополнительной защиты и придания эстетичного вида служит электролитическое цинковое покрытие.

Преимущества мелкой резьбы

Лучшая устойчивость к самоотвинчиванию (вибростойкость). Меньший угол подъёма резьбы создаёт большее механическое сопротивление обратному ходу под действием вибрации.
Более точная регулировка и фиксация. Меньший шаг позволяет осуществлять юстировку с большей точностью, что критически важно в точной механике и измерительных приборах.

Установка

Оцинкованный винт (болт) 12.9 с внутренним шестигранником под имбусовый ключ предусматривает скрытую установку в теле детали. Вкручивается в резьбовые отверстия с посадочным местом под цилиндрическую головку. Свинчивание деталей может выполняться как с использованием гайки, так и без нее. Глубокое точное гнездо под шестигранник обеспечивает максимальное зацепление ключа и дает возможность приложить максимально допустимый для данного крепежа момент затяжки без повреждения граней шлица.

Аналоги DIN 912 с мелким шагом резьбы:

ISO 12474 (М8х1 - М36х3; 12 - 200 мм)
ISO 21269 (М8х1 - М64х4; 12 - 300 мм)

Сферы применения

Машиностроение и станкостроение — крепление ответственных узлов, редукторов, подшипниковых узлов, муфт.
Автомобильная и авиационная промышленность — двигатели, коробки передач, подвеска, узлы с высокой динамической и вибрационной нагруженностью.
Энергетика и нефтегазовая отрасль — фланцевые соединения, крепление оборудования под давлением и при высоких температурах.
Робототехника и прецизионные механизмы — где важна точность позиционирования и стабильность при многократных циклах затяжки/ослабления.
Сейсмостойкое строительство и мостостроение — ответственные соединения с требованиями по усталостной прочности.

Размеры

Винт (болт) с цилиндрической головкой и внутренним шестигранником DIN 912 - схема, чертеж

Диаметр резьбы	М1,4	M1,6	M2	M2,5	M3	M4	M5	M6	M8	M10	M12	М14	М16	М18
Диаметр цилиндрической головки d_k, мм	2,6	3	3,8	4,5	5,5	7	8,5	10	13	16	18	21	24	27
Высота головки винта k, мм	1,4	1,6	2	2,5	3	4	5	6	8	10	12	14	16	18
Размер внутреннего шестигранника под ключ s	1,3	1,5	1,5	2	2,5	3	4	5	6	8	10	12	14	14
Длина резьбовой части винта b (min)*, мм	14	15	16	17	18	20	22	24	28	32	36	40	44	48

Диаметр резьбы	М20	М22	М24	М27	М30	М33	М36	М39	M42	М45	M48	M56	M64	М72
Диаметр цилиндрической головки d_k, мм	30	33	36	40	45	50	54	58	63	68	72	84	96	108
Высота головки винта k, мм	20	22	24	27	30	33	36	39	42	45	48	56	64	72
Размер внутреннего шестигранника под ключ s	17	17	19	19	22	24	27	27	32	36	36	41	46	55
Длина резьбовой части винта b (min)*, мм	52	56	60	66	72	78	84	90	96	102	108	124	140	156

* - значения длины резьбы актуальны только для длинных винтов, у которых общая длина l превышает длину резьбы b

Характеристики

DIN

912
ISO

12474
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Форма головки

Цилиндрическая с внутренним шестигранником
Размер шага резьбы

Мелкий
Класс прочности

12.9
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Hexagon socket head cap screws
Штрих код
