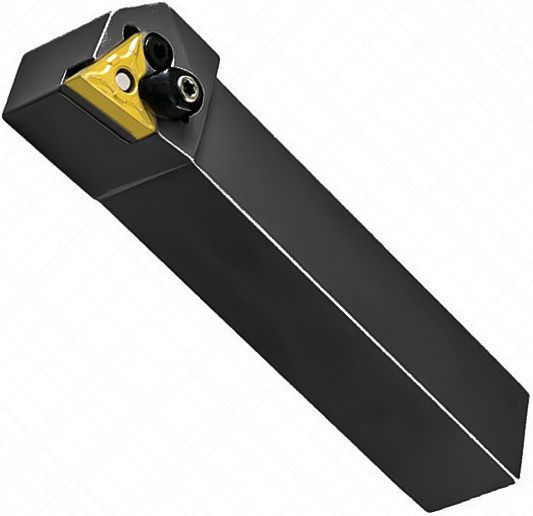

Державка резца проходного упорного для наружного точения 25х25 мм PTJNR2525M22, правая

Код товара: WN00203494

3 фото

- +

Цена

7769 руб.

Для наружного точения по металлу
Направление обработки: правое
Угол в плане 93°
Быстрая смена пластины за счет прижима рычагом через отверстие (P)
Подходящие пластины: TN**2204**
Форма пластины: треугольная (T - 60°)
Сечение державки: 25х25 мм
Длина режущей кромки: 22 мм
Длина общая: 150 мм

Подробнее

О товаре
Отзывы (0)

Державка правая проходная 25х25 мм PTJNR2525M22 с углом в плане 93° предназначена для наружной токарной обработки металла: продольного точения и подрезки торца. Используется совместно с треугольными пластинами (T) 60° - TN**2204**. Инструмент имеет систему крепления типа P - прижим рычагом через отверстие, что обеспечивает максимально быструю и удобную смену пластины, а также не препятствует отхождению стружки.

Основные материалы для обработки:

Сталь и стальное литье;
Нержавеющая сталь;
Чугун;
Жаропрочные сплавы;
Закаленные материалы.

Также, может дополнительно использоваться по цветному металлу.

Поставляется без пластины.

Схема

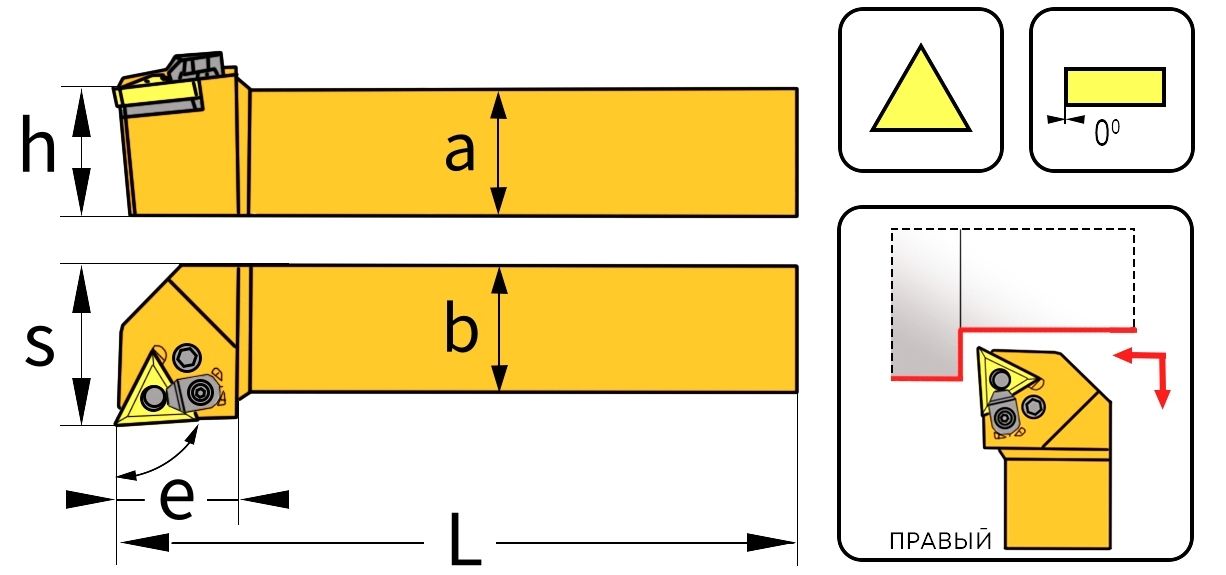

Державка резца проходная 25х25 мм PTJNR2525M22 - схема, чертеж

Размеры

Сечение: ширина (a) х толщина (b)	25х25 мм
Общая длина, L	150 мм
Размер e	35 мм
Размер h	25 мм
Размер s	32 мм
Размер устанавливаемой пластины (длина режущей кромки)	22 мм

Техническая информация

Вид точения	Наружное
Система крепления	P - прижим рычагом за отверстие
Форма устанавливаемой пластины	T - треугольная 60°
Угол в плане	93°
Задний угол пластины	0°
Исполнение/направление обработки	Правое
Подходящая пластина	TN2204 (ISO обозначение)

Характеристики

Исполнение

Правое
Единицы измерения

шт
Вес (гр)

740
Артикул

3401074
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой

Отзывов пока нет
