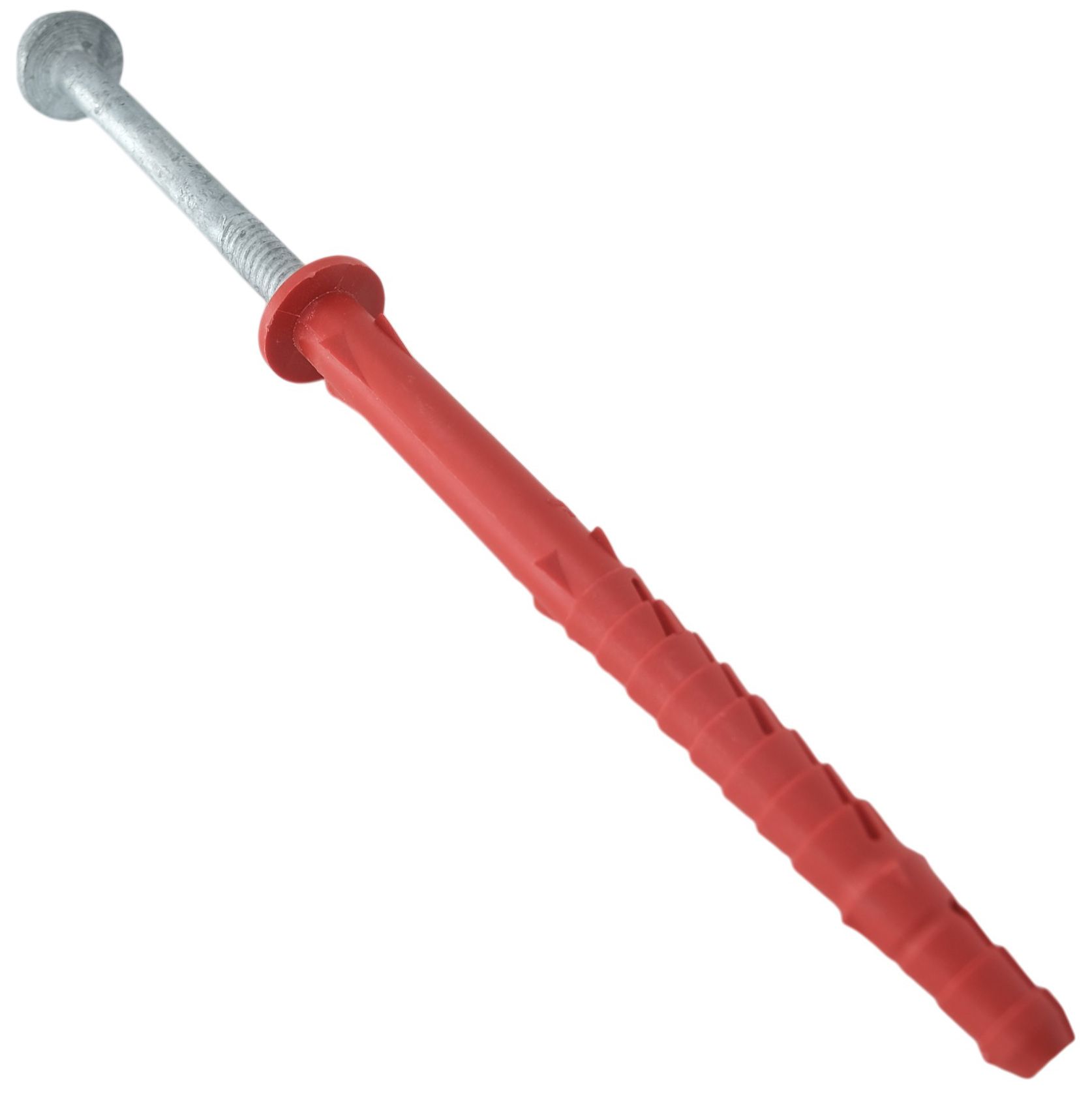

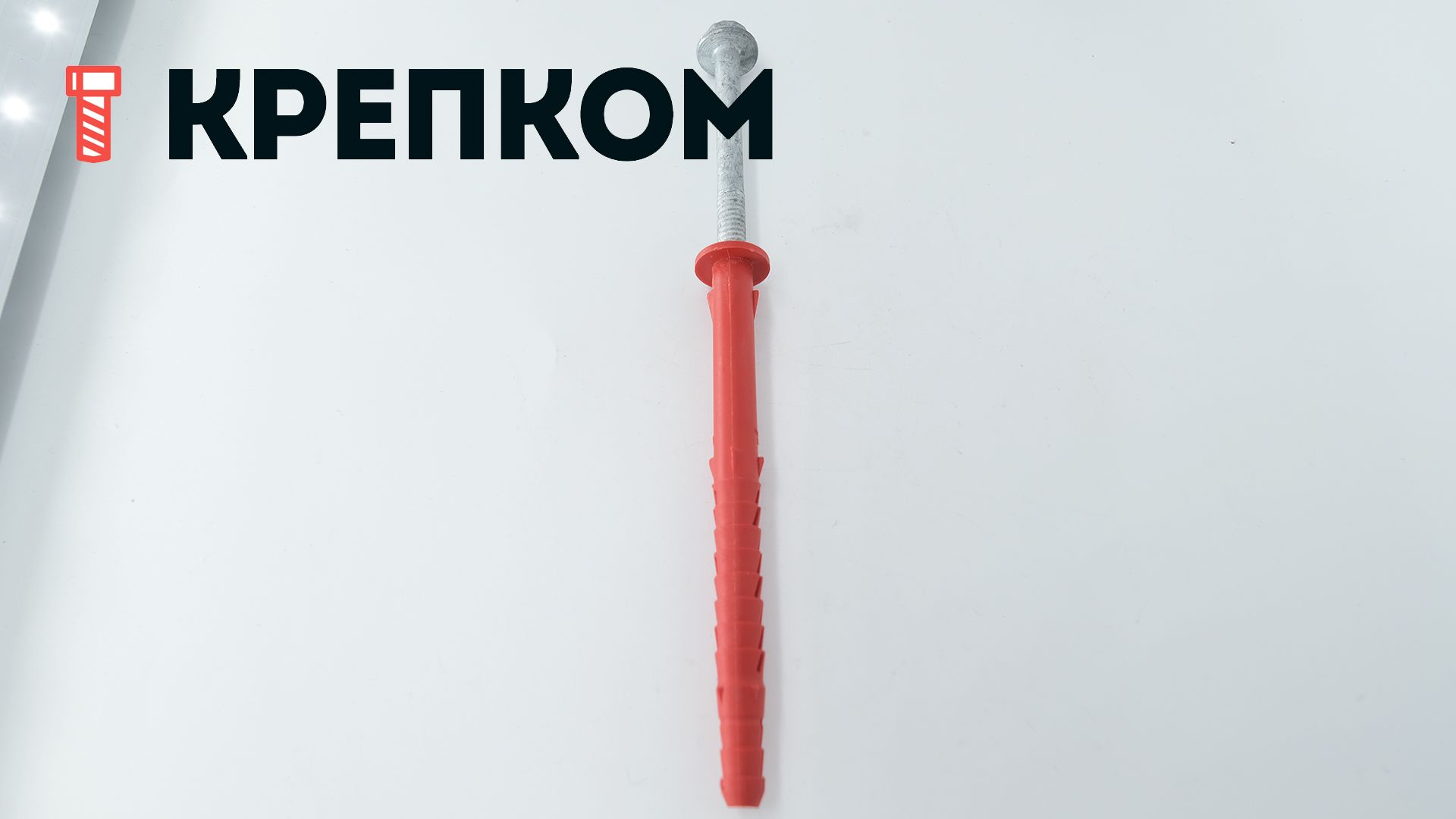

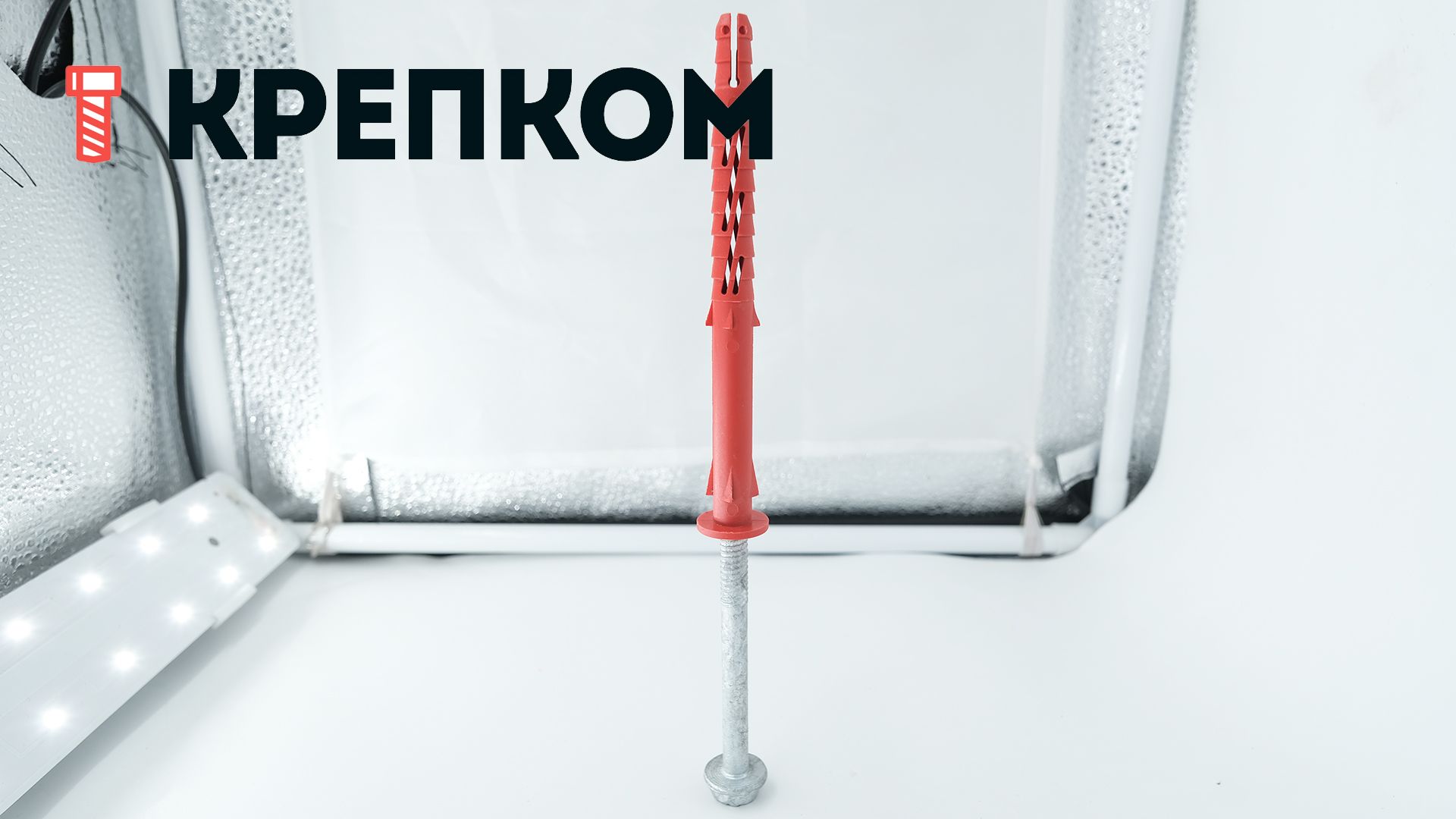

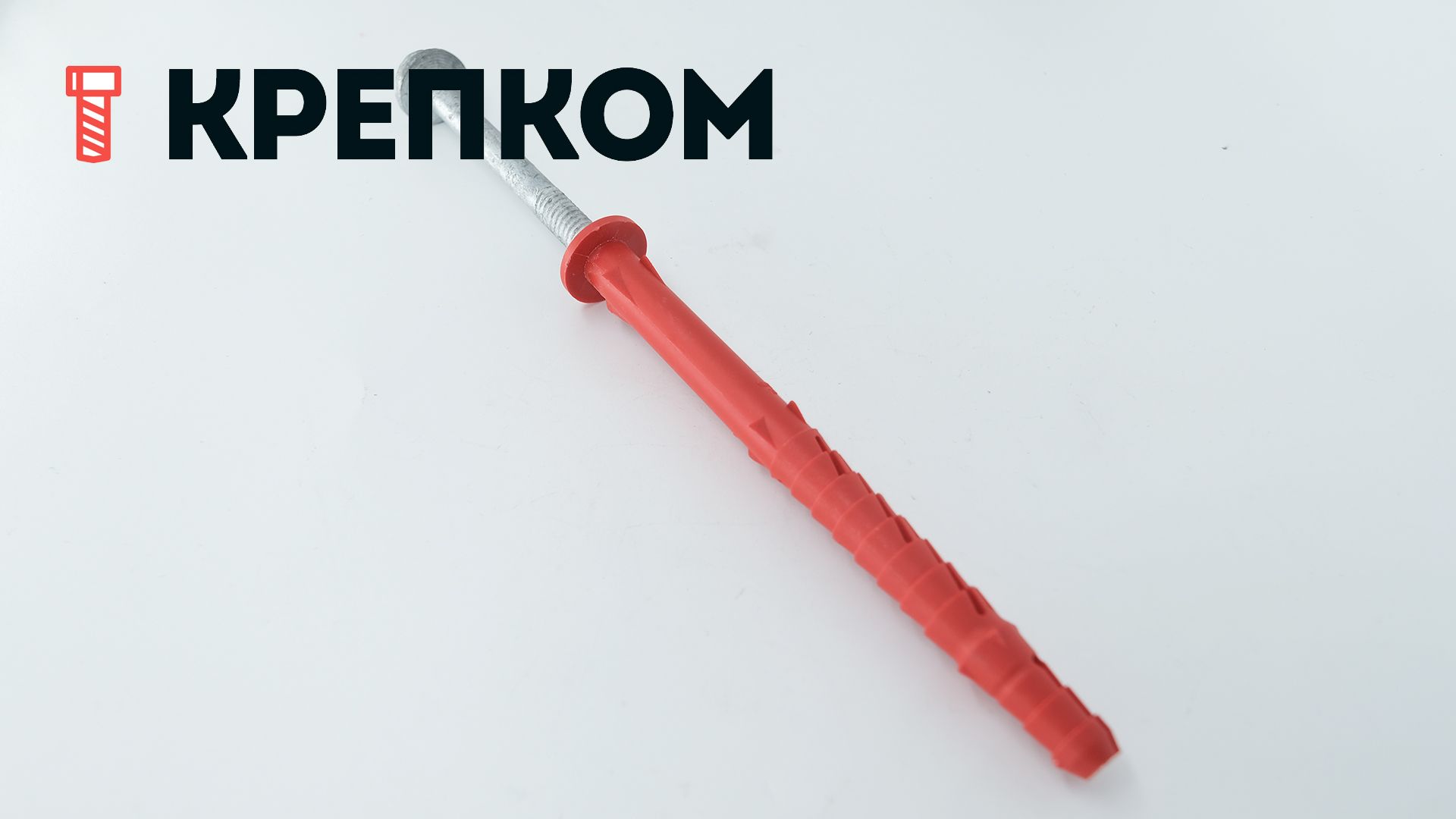

Дюбель рамный с шурупом 10х120 мм TSX-PRO Tech-KREP

Дюбель Tech-KREP TSX-PRO 10х120 мм — это профессиональный фасадный (рамный) крепеж, предназначенный для сквозного монтажа средненагруженных и ответственных конструкций. Версия с комбинированной головкой (шестигранник + шлиц Torx) обеспечивает максимальное удобство и надежность при затягивании.

Особенности

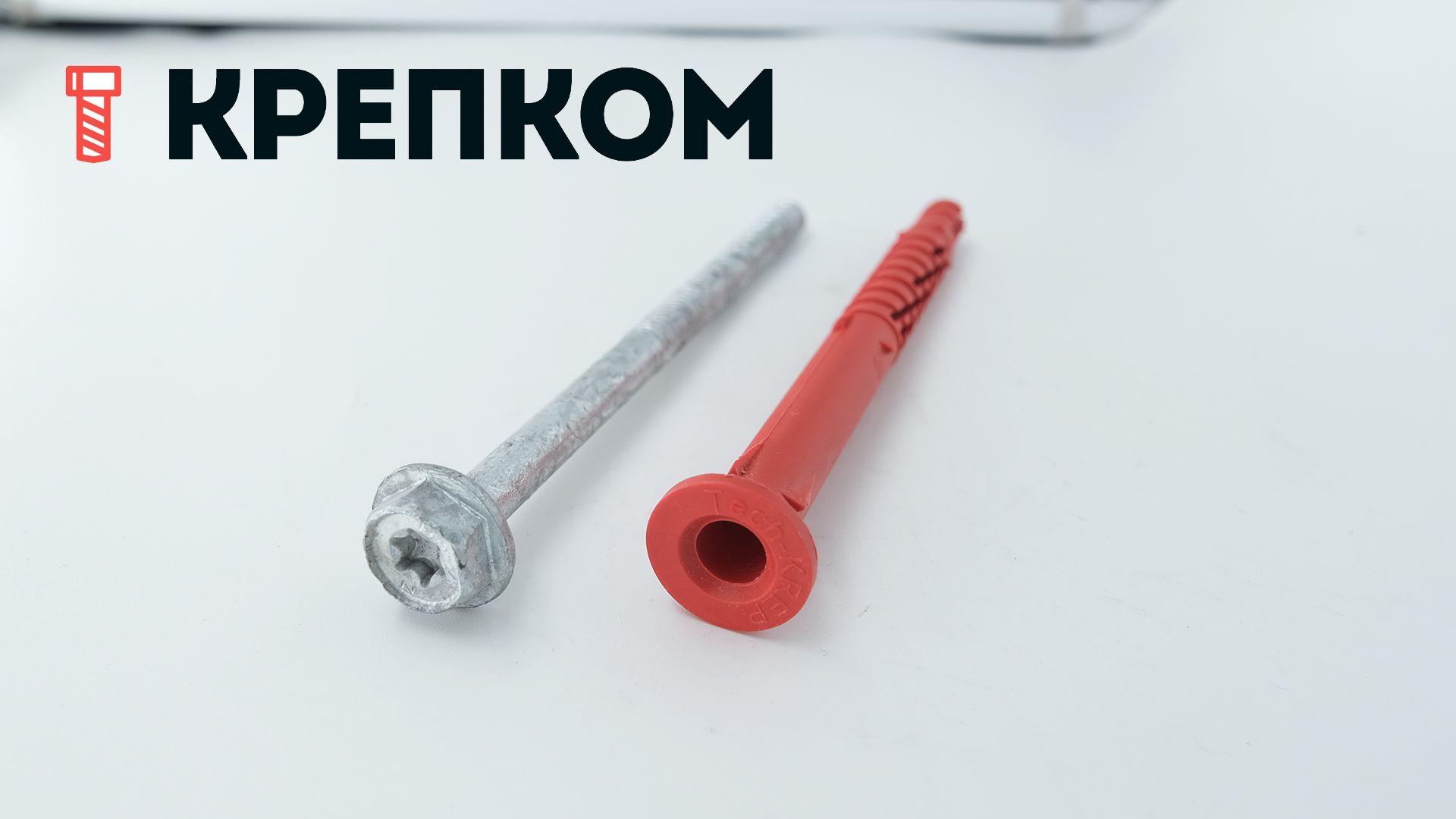

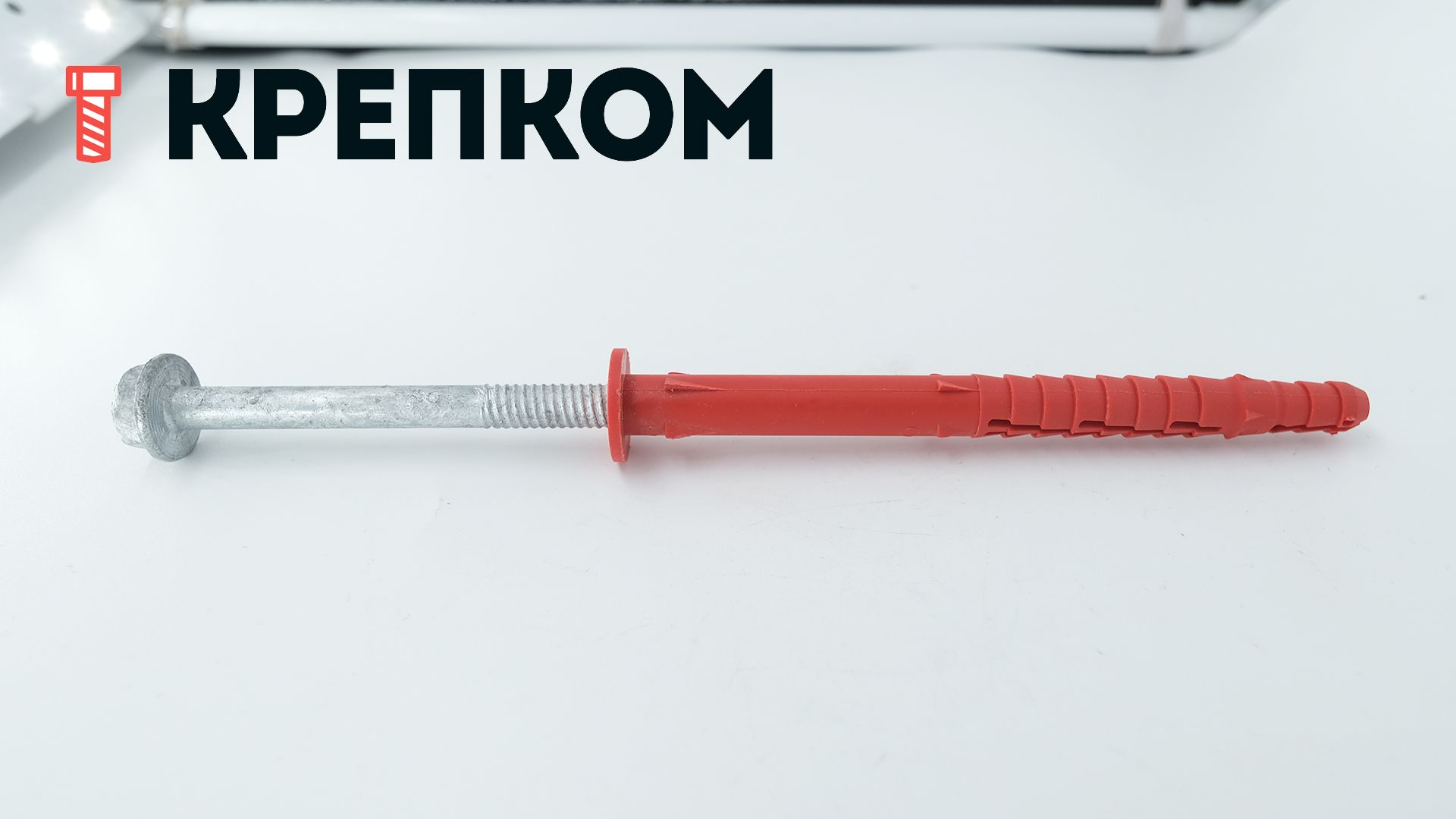

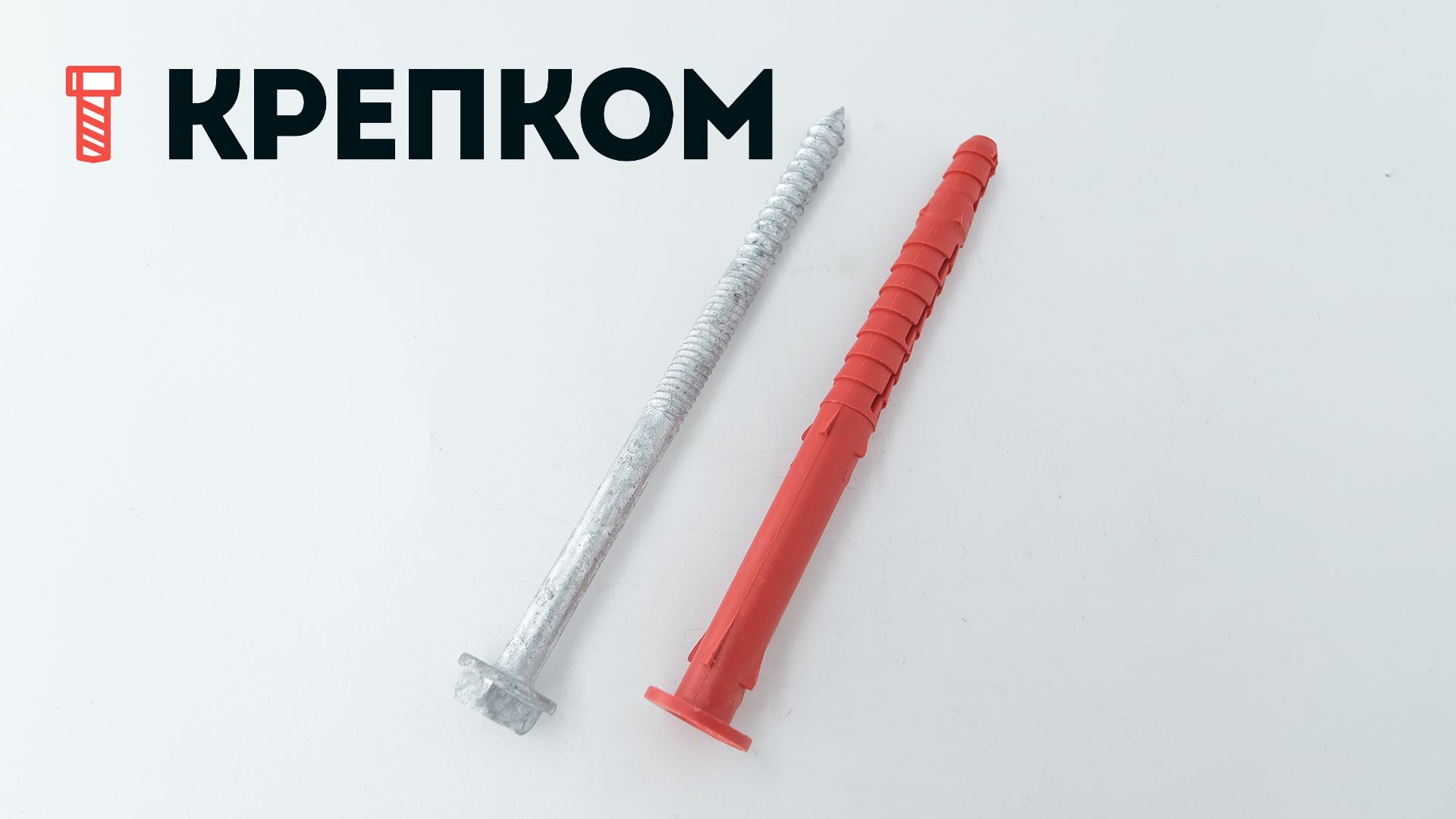

• Комплект состоит из нейлоновой гильзы с удлиненной распорной зоной и специального стального шурупа.
• Шуруп изготовлен из высокопрочной углеродистой стали с защитным цинковым покрытием.

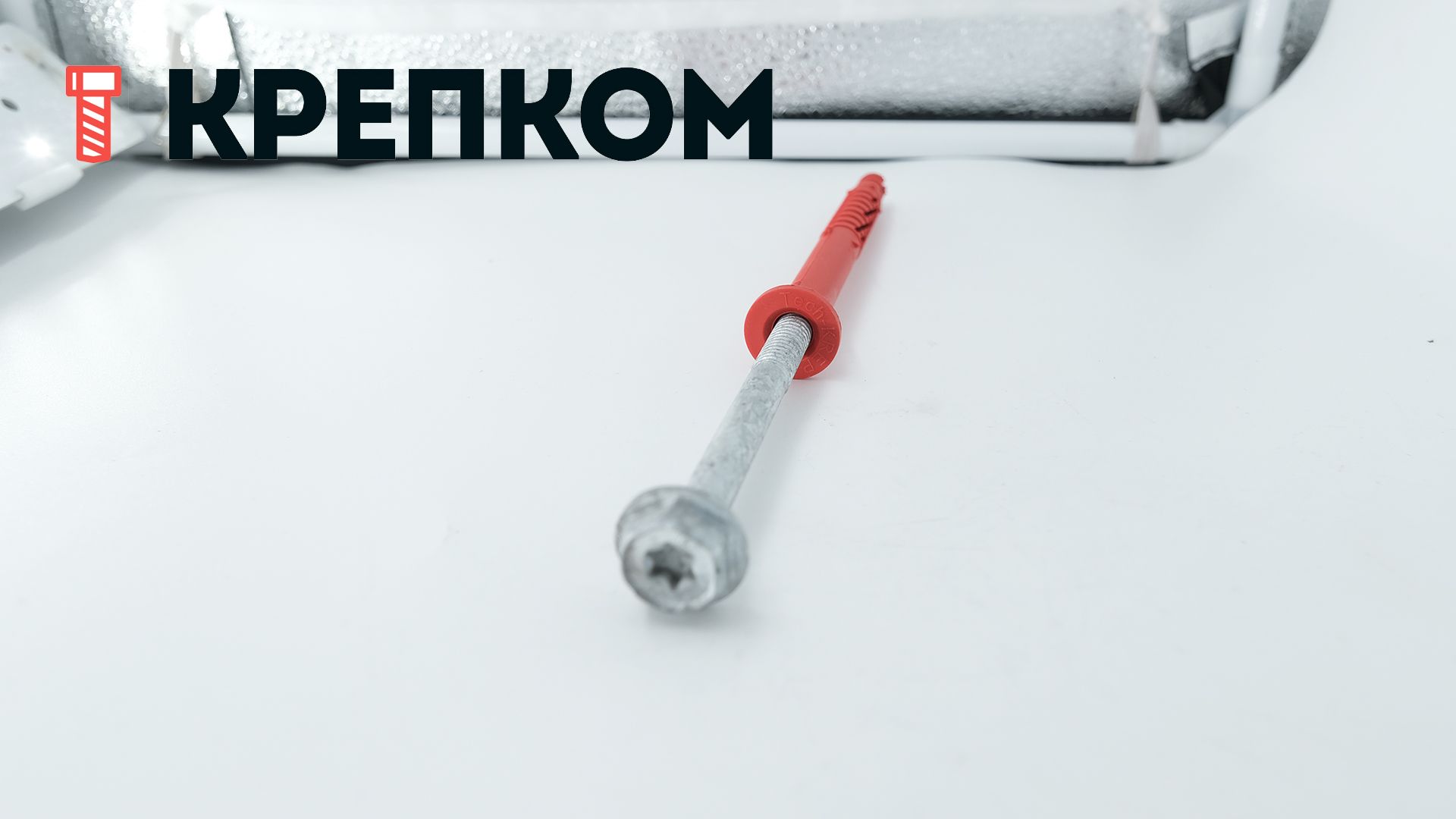

• Шестигранная головка шурупа с пресс-шайбой и внутренним шлицем Torx T30 позволяет использовать как рожковые ключи/головки, так и ударные биты.

Применение

Дюбель является универсальным и подходит для работы с большинством строительных материалов:бетон (тяжелый и легкий), полнотелый и пустотелый кирпич, газобетон, пенобетон и керамзитобетонные блоки.
Области применения:

• Установка навесных фасадных систем (НФС).
• Крепление дверных коробок и оконных рам.
• Монтаж металлических кронштейнов, бруса, направляющих и тяжелого оборудования.

Установочный инструмент: ударная дрель или перфоратор со сверлом/буром подходящего размера. Для вкручивания шурупов необходимо использовать насадки (биты) с соответствующим видом и размером рабочей головки.

Преимущества

• Универсальность распора: двухсегментная распорная часть гарантирует надежную фиксацию как в плотных, так и в пористых или пустотелых основаниях.
• Двойной тип привода: наличие шлица Torx вместе с шестигранником исключает срыв головки и позволяет передавать высокий крутящий момент.
• Защита от мостиков холода: цилиндрический бортик (манжета) предотвращает прямой контакт металлического шурупа с закрепляемой деталью, исключая контактную коррозию и снижая теплопотери.
• Предотвращение прокручивания: специальные стопорные «усы» и крылья фиксируют дюбель в отверстии в начале монтажа.
• Высокая несущая способность: сталь позволяет выдерживать высокие нагрузки на вырыв (до 4 кН в бетоне) и срез.
• Защита от коррозии: термодиффузионное цинкование устойчиво к соляному туману, морской воде и промышленной химии, препятствует образованию ржавчины.

Нагрузки

Материал основания	Значение допускаемых вытягивающих нагрузок, кН/кг
Бетон класса прочности не ниже 25 Н/мм2	4,6кН/460кг
Кладка из полнотелого керам. кирпича с пределом прочности не менее 12,5 Н/мм2	2,7кН/270кг
Кладка из полнотелого силикат. кирпича с пределом прочности не менее 12,5 Н/мм2	2,8кН/280кг
Кладка из пустотелого керамического кирпича с пределом прочности не менее 12,5 Н/мм2	0,8кН/80кг
Кладка из керамзитобетонных блоков	2,5кН/250кг
Кладка из ячеистого бетона, марка В5	1,2кН/120кг

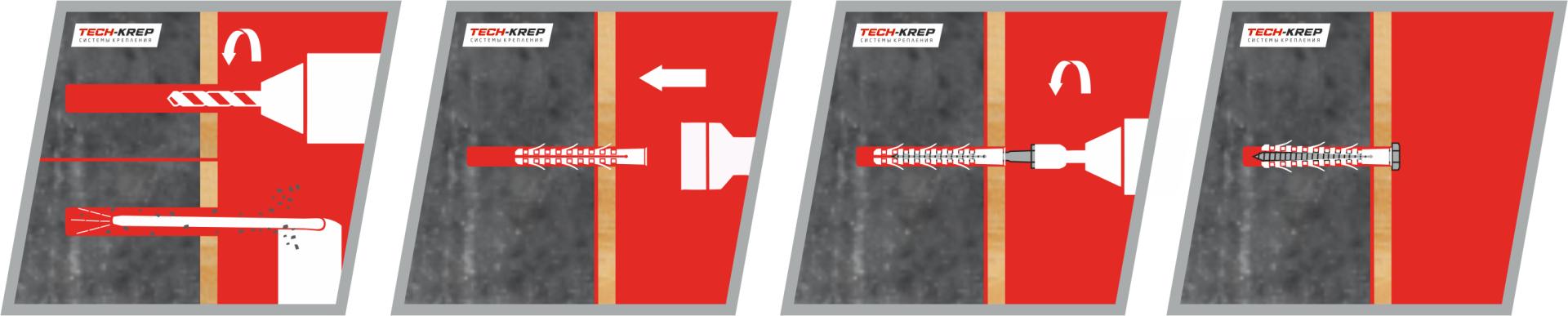

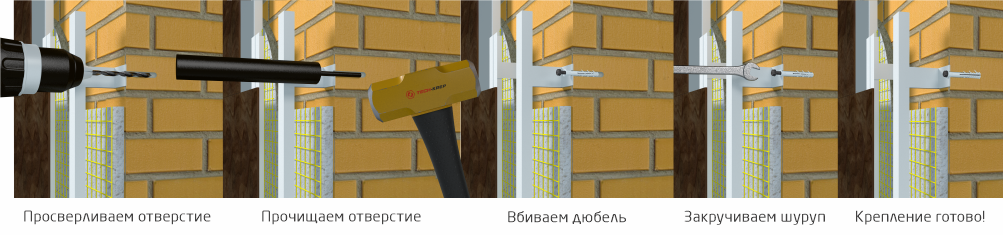

Монтаж

Материал основания	Длина распорной зоны, мм	Стандартная глубина анкеровки, мм
Бетон класса прочности не ниже 25 Н/мм2	60	60
Кладка из полнотелого керам. кирпича с пределом прочности не менее 12,5 Н/мм2	65	65
Кладка из полнотелого силикат. кирпича с пределом прочности не менее 12,5 Н/мм2	75	75
Кладка из пустотелого керамического кирпича с пределом прочности не менее 12,5 Н/мм2	75	75
Кладка из керамзитобетонных блоков	75	75
Кладка из ячеистого бетона, марка В5	75	75

Размеры

Диаметр d, мм	10
Длина L, мм	120
Макс. толщина закреп. предмета, мм	50
Диаметр бурения, мм	10
Мин. глубина установки, мм	70
Шлиц	T30

Характеристики

• Бренд
  Tech-KREP
• Тип дюбеля
  Дюбель-гвоздь
• Единицы измерения
  шт
• Артикул
  TSX-PRO 10 120
• Штрих код
