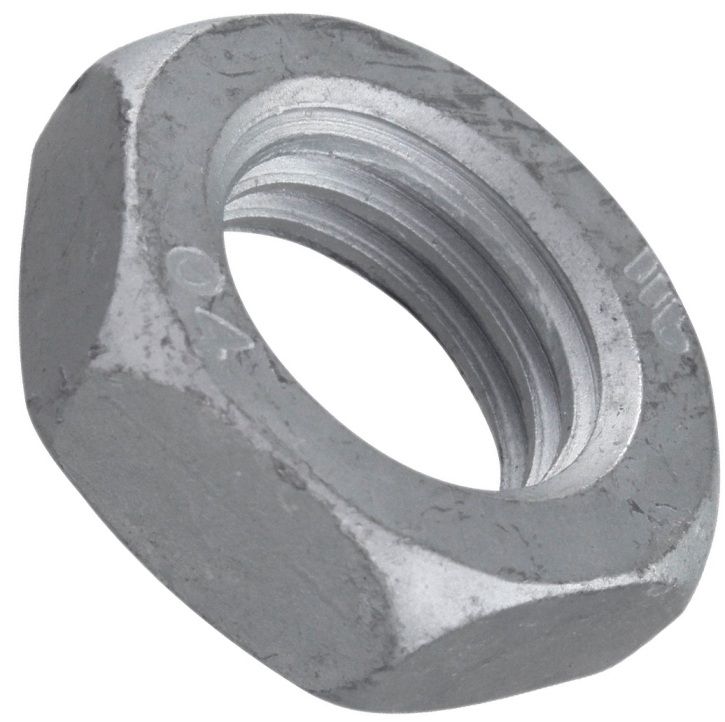

Гайка низкая с мелким шагом М14х1,5 DIN 439, цинк-ламельное покрытие

Гайка низкая шестигранная с мелкой метрической резьбой М12×1,25 по DIN 439 (ГОСТ 5916) предназначена для использования в условиях ограниченного пространства или на коротких концах болтов, когда установка гайки нормальной высоты невозможна. Благодаря уменьшенной высоте корпуса изделие также применяется в качестве контргайки — дополнительного стопорящего элемента, который фиксирует основную гайку и предотвращает самоотвинчивание при вибрациях и динамических нагрузках. Стандартные размеры внешнего шестигранника позволяют использовать для монтажа обычные рожковые и накидные ключи.

Резьба и её особенности

Гайка имеет мелкую метрическую резьбу М12×1,25 с шагом 1,25 мм вместо стандартного шага 1,75 мм. Мелкий шаг обеспечивает более высокую устойчивость к самоотвинчиванию за счёт меньшего угла подъёма витков резьбы. Такая резьба позволяет выполнять более точную и тонкую регулировку при затяжке, а также создаёт большую площадь контакта между витками болта и гайки при той же высоте изделия. Это особенно важно при использовании гайки в качестве контргайки, где требуется надёжная фиксация без дополнительного проворота.

Механические свойства

Гайка изготовлена из углеродистой стали и соответствует классу прочности 04 по ISO 898-2. Маркировка расшифровывается следующим образом: первая цифра «0» указывает на пониженную нагрузочную способность, а вторая цифра «4» означает, что предел прочности материала составляет 400 Н/мм² (цифра умножается на 100). Таким образом, класс 04 обозначает гайку с временным сопротивлением разрыву 400 Н/мм², с поправкой на уменьшенную высоту, которая не позволяет ей выдерживать полную расчётную нагрузку. Такие гайки не предназначены для самостоятельного восприятия силовых нагрузок и используются исключительно как вспомогательный или фиксирующий крепёж.

Антикоррозийные свойства

Сталь с цинк-ламельным покрытием демонстрирует стойкость к коррозии в камере соляного тумана не менее 480 часов, что примерно в 5 раз выше, чем у гальванически оцинкованных изделий, и не уступает горячеоцинкованным. Цинк-ламельное покрытие не содержит хроматов (Cr(VI) free), обеспечивая высокую барьерную и электрохимическую (катодную) защиту. Защитный слой значительно тоньше, чем у горячего цинка, но при этом способен предохранять основной металл от ржавления на протяжении 3 – 4 десятилетий в обычных атмосферных условиях.

Аналоги DIN 439

• ISO 4035 (М1,6 - М64)
• ГОСТ 5916-70 (М1 - М48)
• ГОСТ 5929-70 (М1 - М48)

• DIN 936 (М2 - М52)

Размеры

Диаметр резьбы, d	М12
Шаг резьбы	1,25 мм
Размер под ключ, s	22 мм
Расстояние между гранями, e	24,49 мм
Высота, m	7 мм

Характеристики

• Тип гайки
  Шестигранная (обычная) / С мелким шагом / Низкая
• DIN
  439
• ГОСТ
  5916-70
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  1,5
• Единицы измерения
  шт
• Вес (г)
  11,5
• Размер шага резьбы
  Мелкий
• Артикул
  439 14 15 цл
• Материал
  Сталь с цинк-ламельным покрытием
• Название на упаковке (ориг. название)
  Hexagon thin nuts, B = with chamfers
