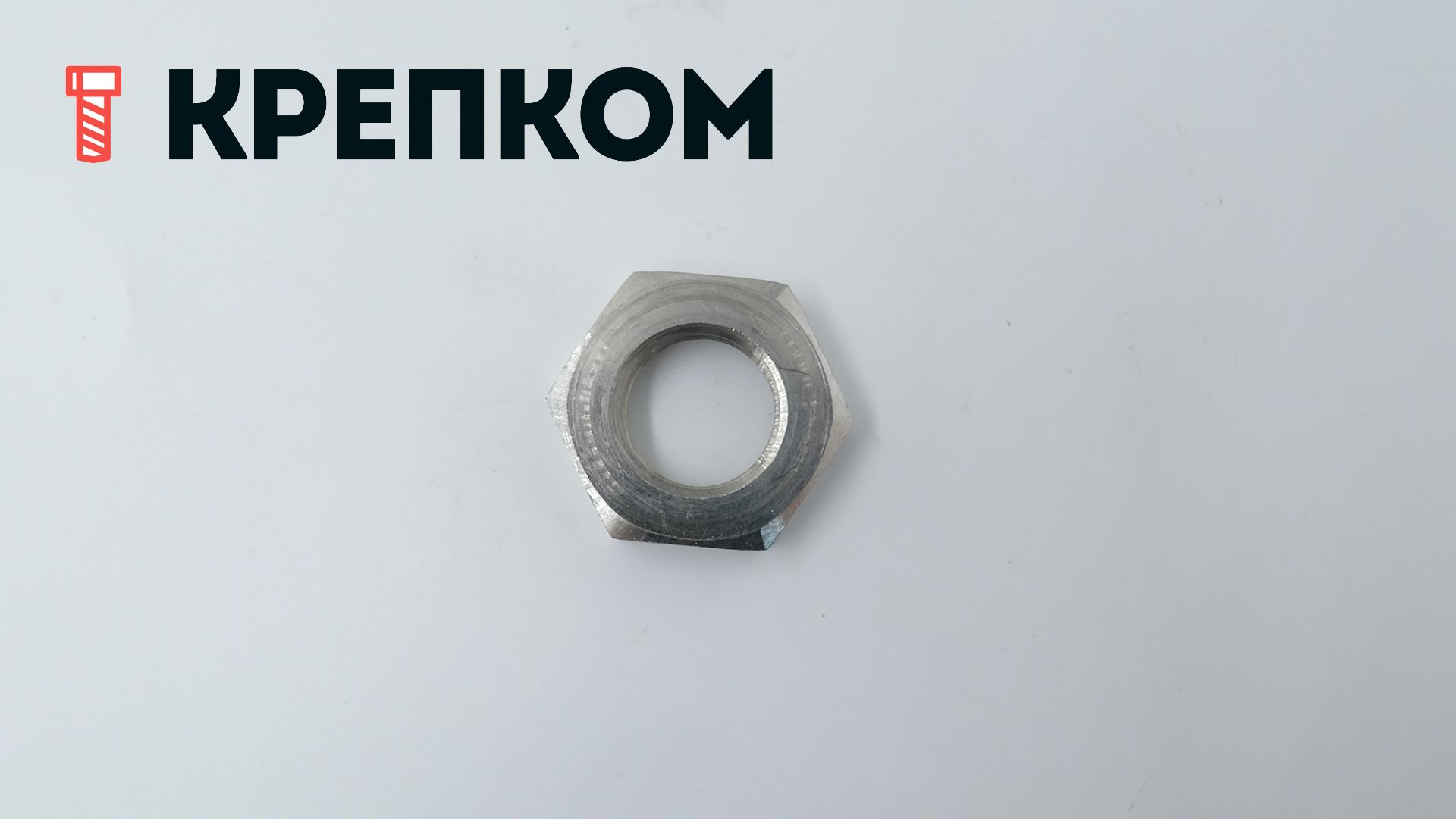

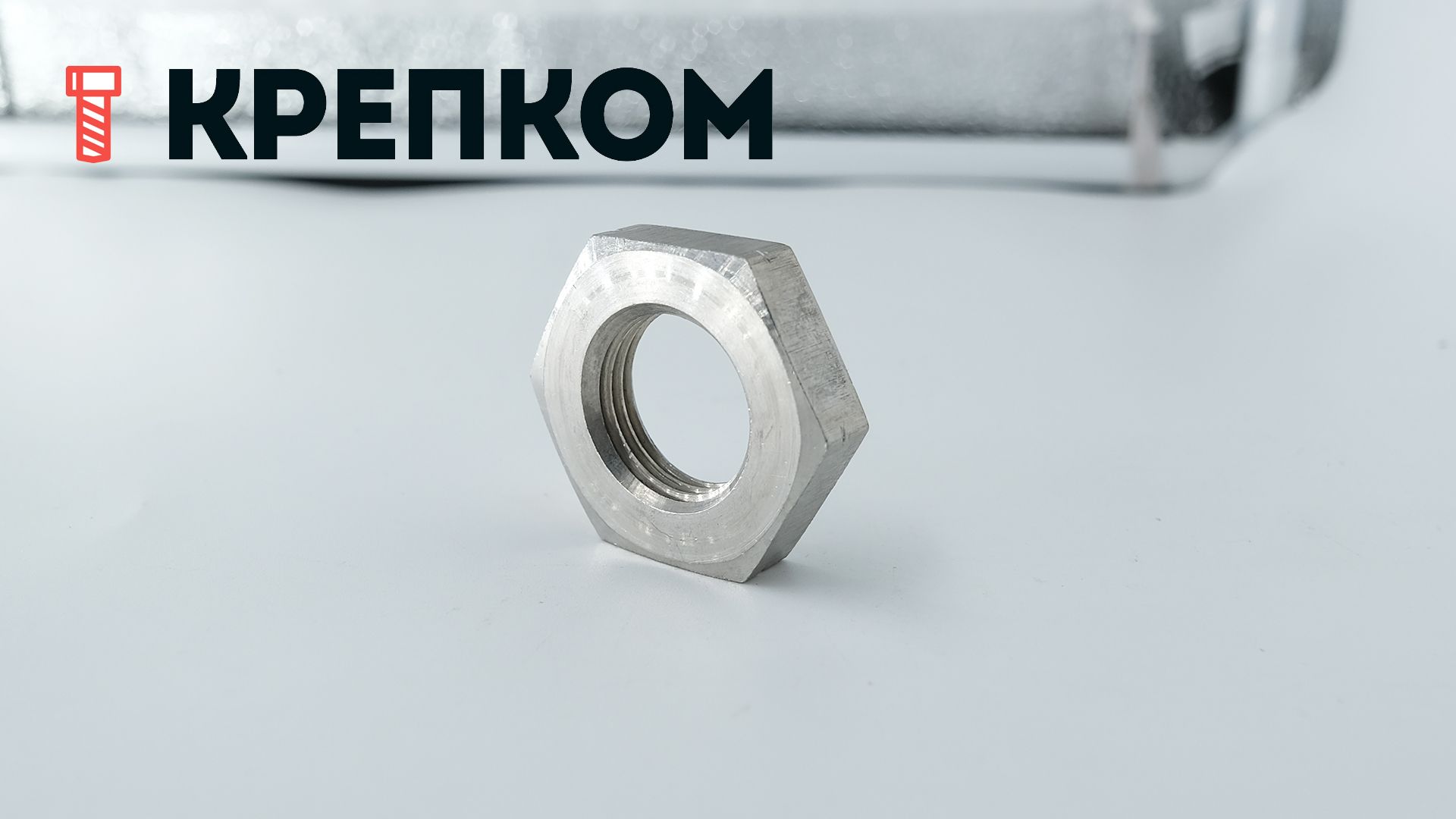

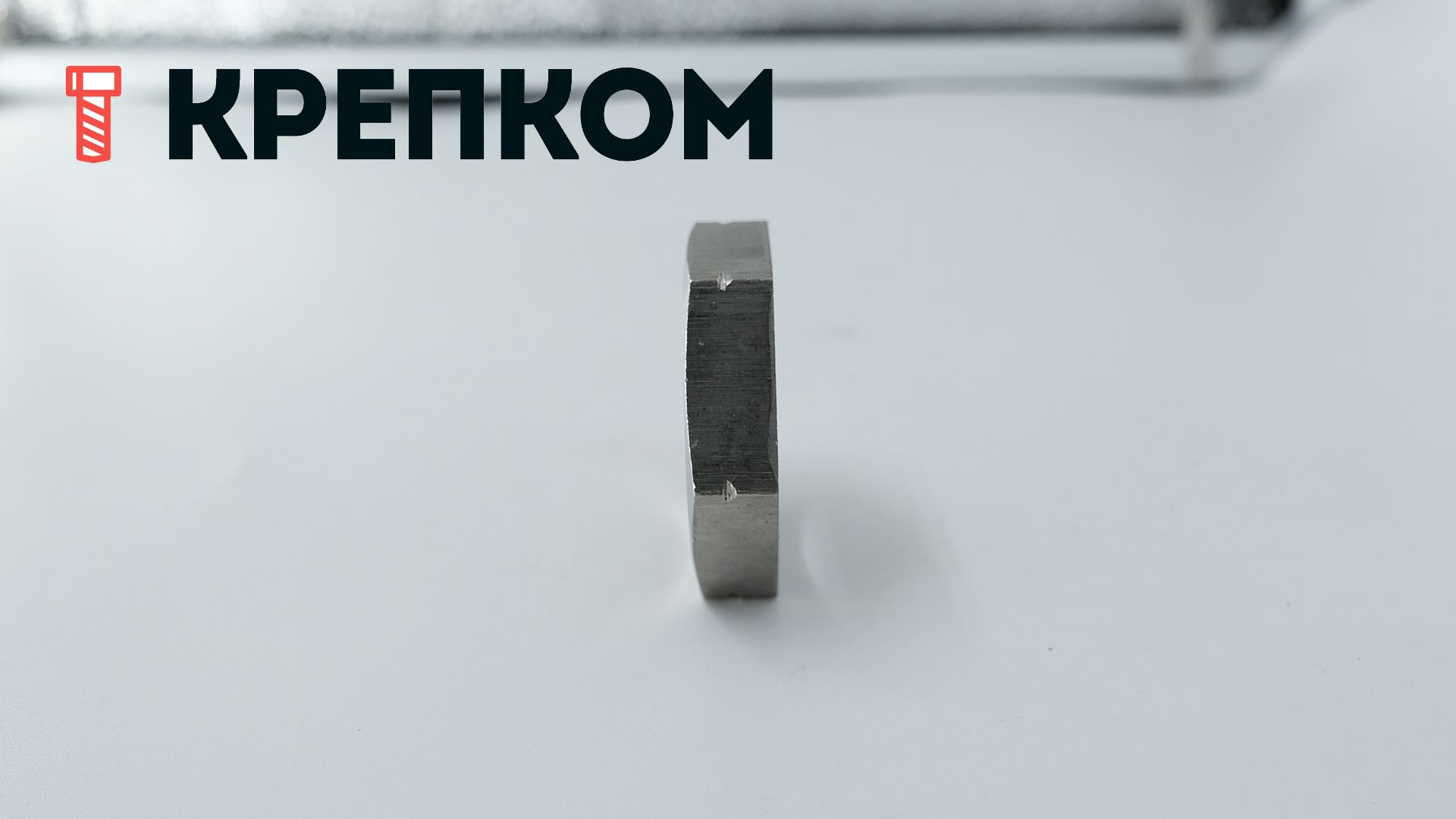

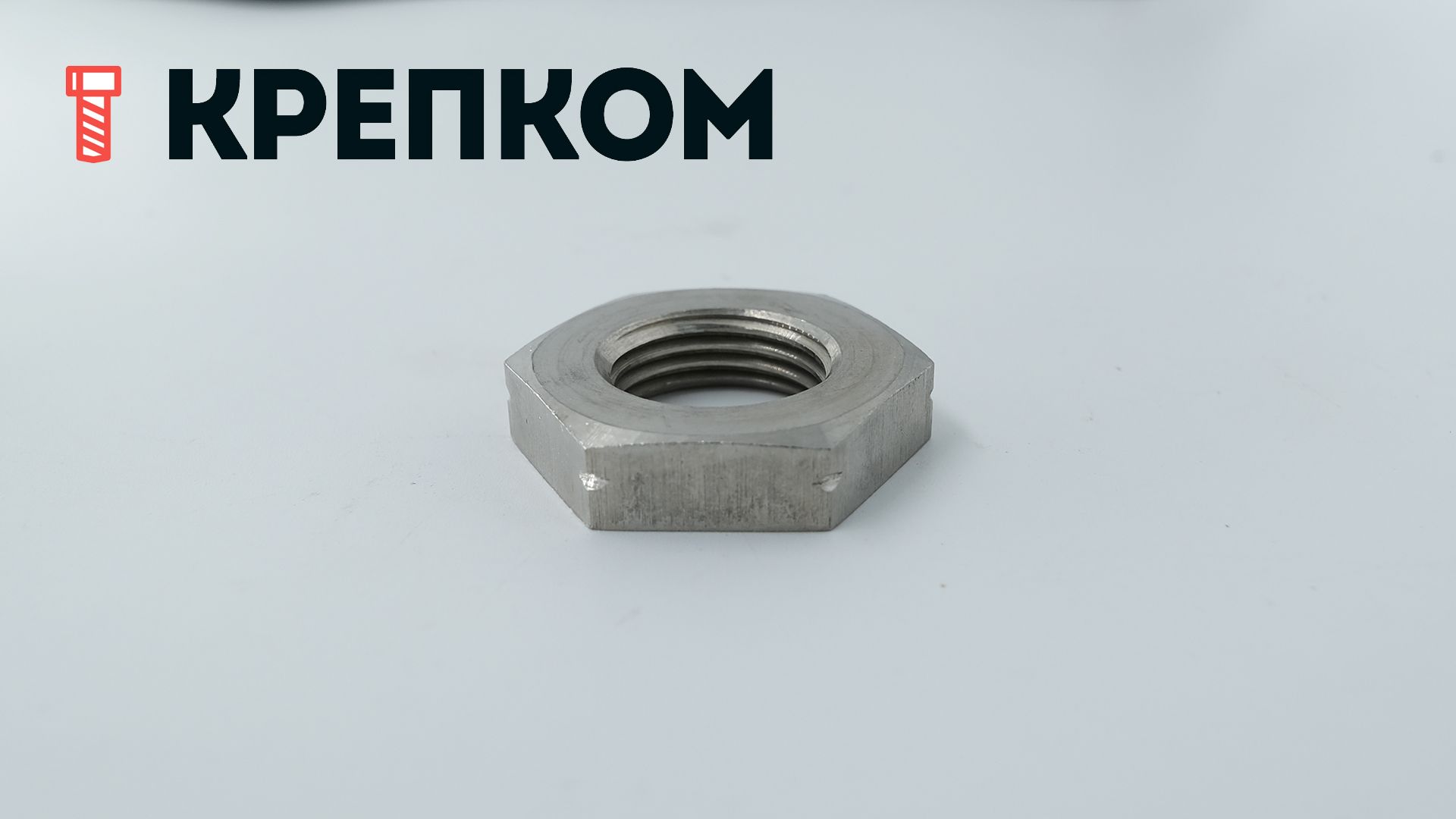

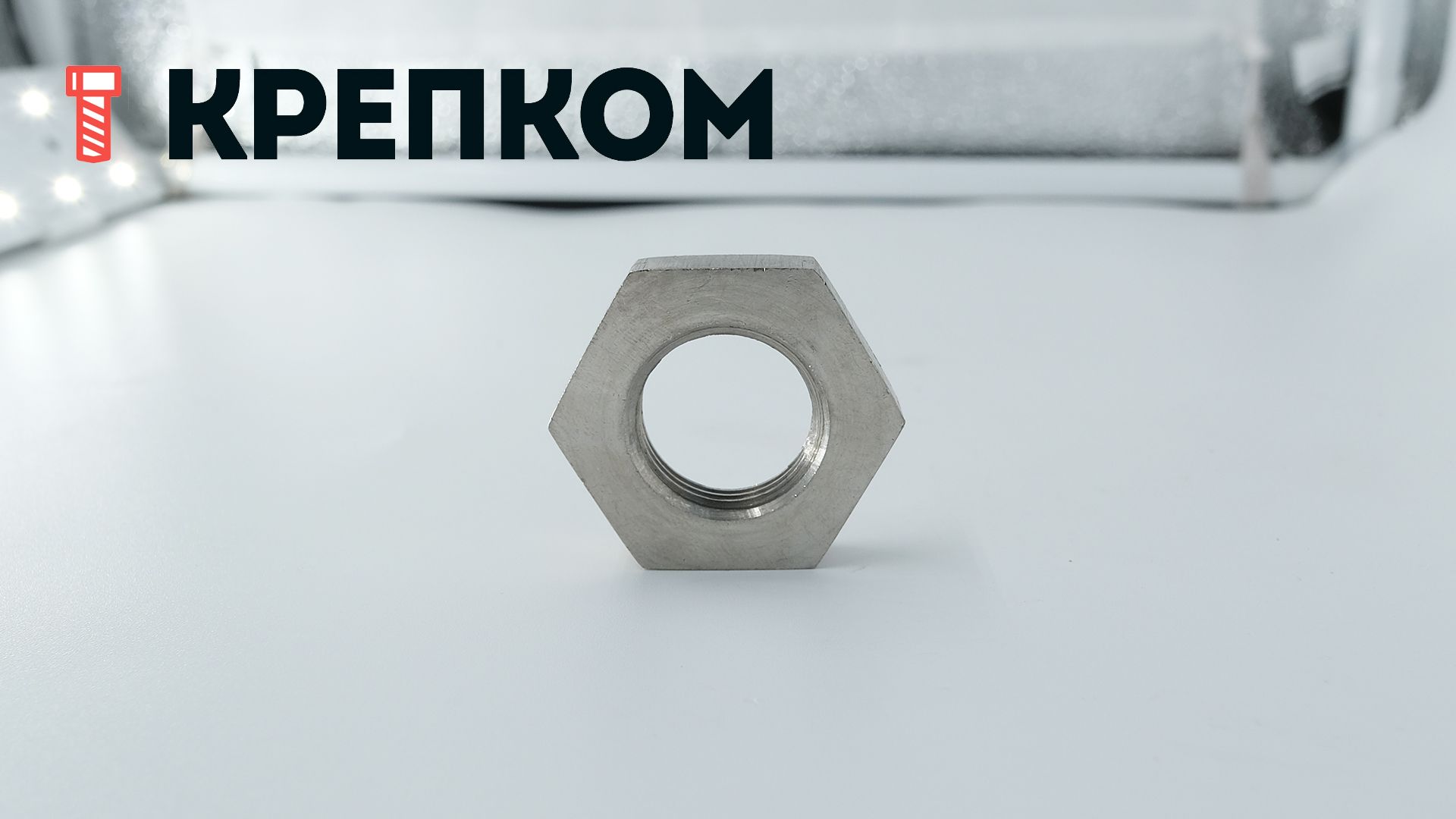

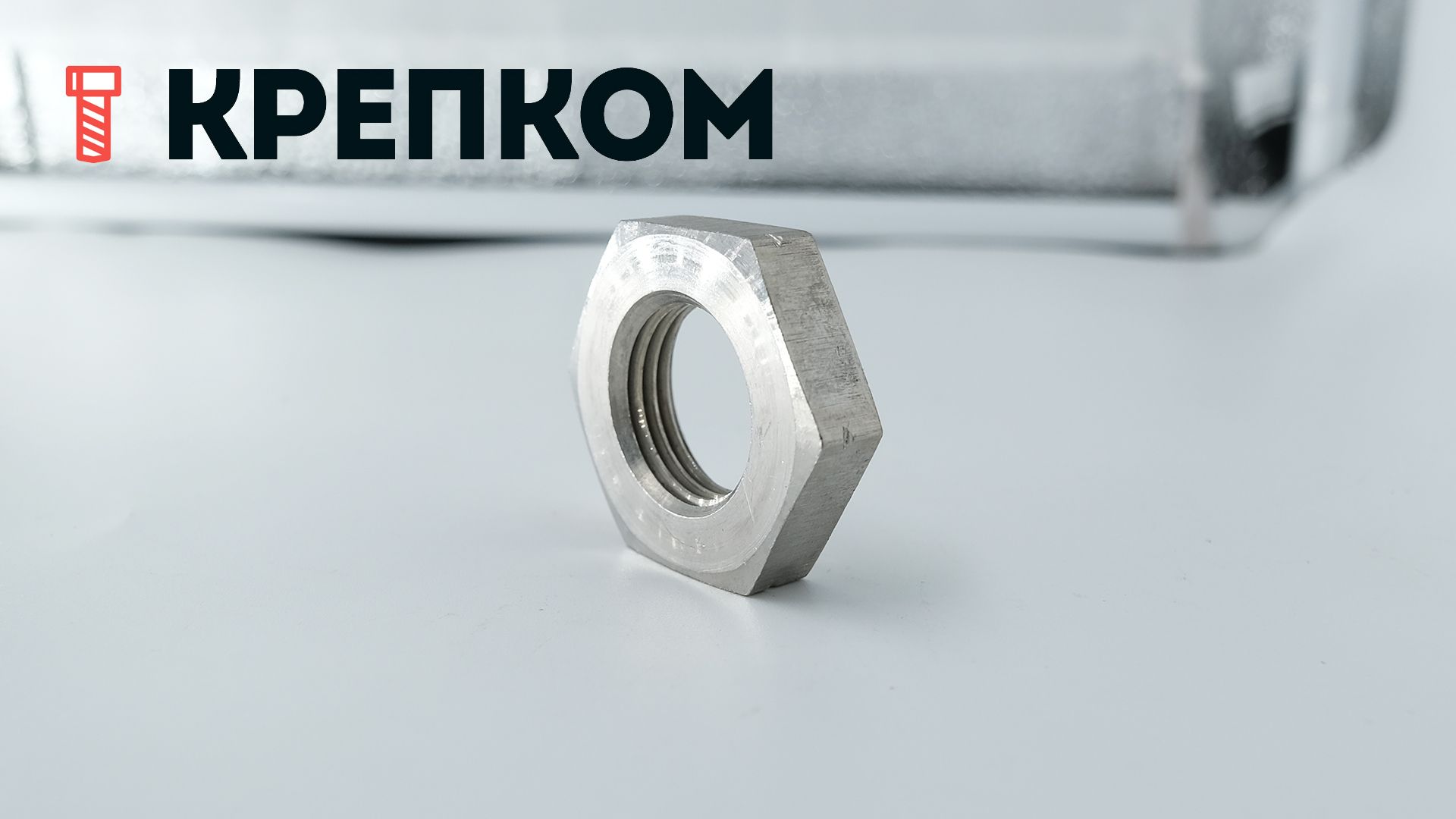

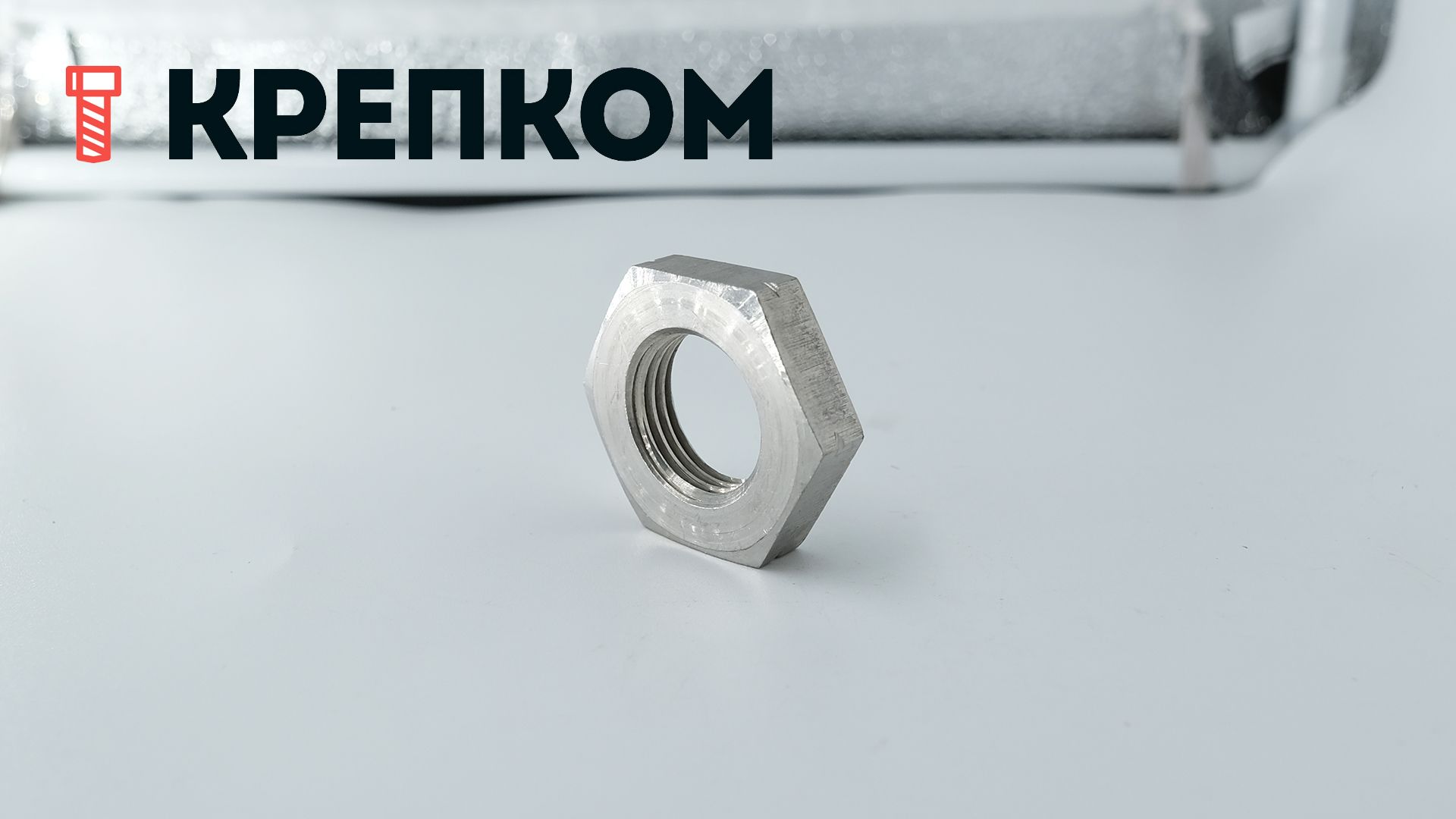

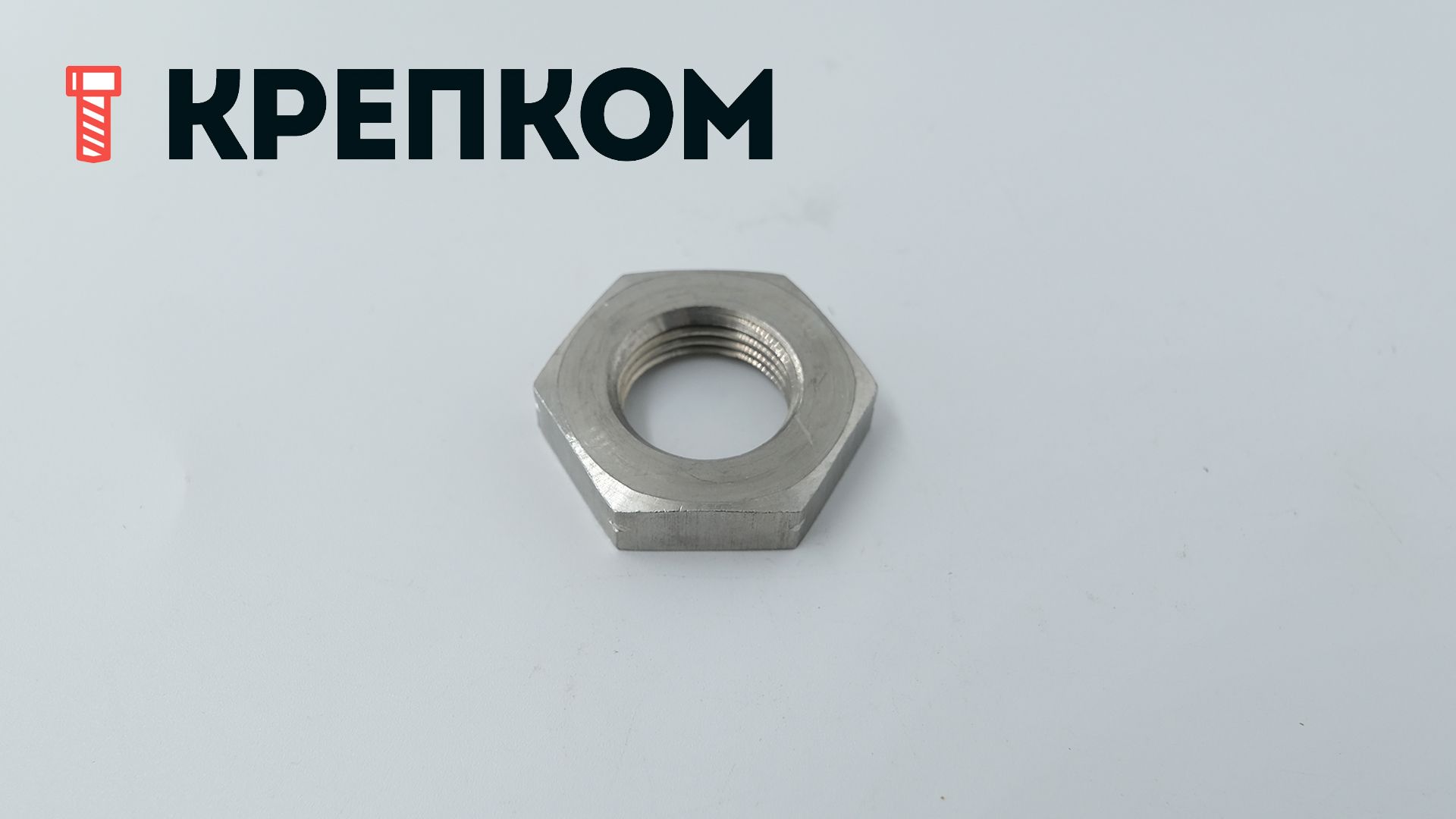

Гайка трубная низкая DIN 431 (дюймовая), нержавеющая сталь А2
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 091-15-13- Для резьбовых соединений труб с фитингами в водопроводных, отопительных, масляных, газопроводных системах.
- Стандарт: DIN 431, тип В (с односторонней фаской).
- Номинальный размер (условный проход): от G 1/8” до G 2”.
- Уменьшенная высота и, как следствие, пониженная несущая способность.
- Шестигранная форма со стандартными размерами «под ключ».
- Резьба цилиндрическая трубная дюймовая G (BSPP), угол при вершине 55º.
- Количество ниток на дюйм (шаг): 11, 14, 19, 28.
- Материал - нержавеющая сталь А2.
1/8
19
руб.
1/4
22
руб.
3/8
27
руб.
1/2
32
руб.
5/8
34
руб.
3/4
36
руб.
7/8
41
руб.
1
46
руб.
1 1/8
50
1 1/4
55
руб.
1 1/2
60
руб.
2
75
руб.
Гайка трубная выполнена в соответствии со стандартом DIN 431, имеет уменьшенную высоту, трубную дюймовую цилиндрическую резьбу в диапазоне от G1/8” до G2” и одностороннюю фаску (форма В). Благодаря небольшой высоте её можно использовать на отрезках трубопроводов с ограниченной четвертью резьбовой поверхности. Для затягивания крепежа обычно используется разводной ключ. Применяется в качестве контргайки при прокладке систем водоснабжения, отопления и канализации. Обеспечивает надежность и герметичность соединений труб, фитингов, муфт, вентилей, сгонов, пробок и т.д.
Материал
Гайка на дюймовую трубу из нержавеющей стали А2 обладает высокими антикоррозийными и прочностными свойствами. Она не токсична, немагнитна, способна выдерживать высокие нагрузки, перепады температур, воздействие атмосферных осадков и других агрессивных сред.
Важно! Перед монтажом контргайки на внешней резьбе трубы необходимо использовать пластиковую уплотнительную ленту или паклю.
Аналоги
- ГОСТ 8968-75 (с дюймовой резьбой).
- ГОСТ 15522-70 (метрический).
Размеры
| Резьба, D | G1/8" | G1/4" | G3/8" | G1/2" |
G5/8" |
G3/4" |
G7/8" |
G1" |
G1 1/8" |
G1 1/4" | G1 1/2" | G1 3/4" | G2" |
| Высота, m1 max | 6,48 | 6,48 | 7,58 | 8,58 | 8,58 | 9,58 | 9,58 | 10,58 | 10,58 | 11,7 | 12,7 | 13,7 | 13,7 |
| Размер под ключ, s 1 max | 19 | 22 | 27 | 32 | 34 | 36 | 41 | 46 | 50 | 55 | 60 | 70 | 75 |
размеры m 1 , s 1 указаны в мм
Характеристики
-
Тип гайкиДюймовая
-
DIN431
-
ГОСТ8968-75
-
Единицы измеренияшт
-
Тип дюймовой резьбыG (трубная цилиндрическая)
-
Размер шага резьбыКрупный (обычный)
-
МатериалНержавеющая сталь А2
-
Название на упаковке (ориг. название)Pipe nuts with inch pipe thread G, B = thread one-sided countersunk
