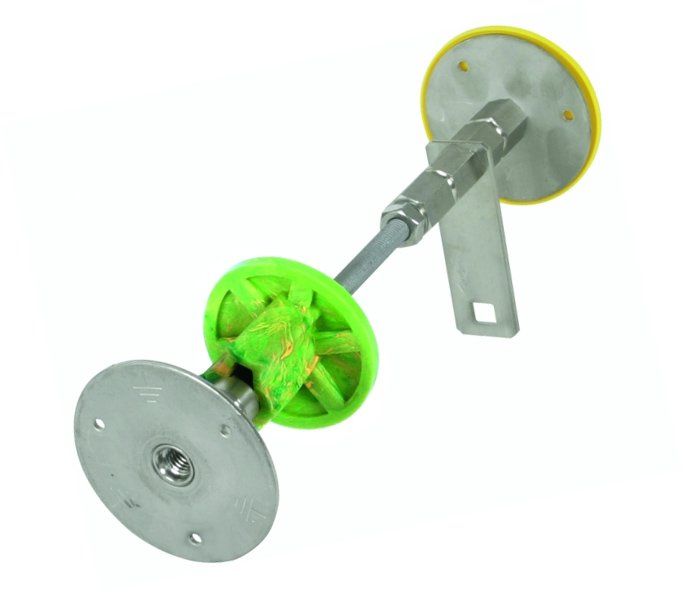

Водонепроницаемый стеновой проходной элемент

При строительстве современных зданий часто используется конструкция подвала с гидроизоляцией, известная под названием "белой ванны". В такой конструкции не требуются дополнительные герметизирующие слои, так как наружные стены и пол изготавливаются в виде ванны из бетона с высокой водостойкостью согласно DIN EN 206-1 и DIN 1045-2. Этот тип бетона обозначается как водонепроницаемый или WU.

В связи с тем, что заземлитель покрывается как минимум пятисантиметровым слоем бетона (для защиты от коррозии) зона прокладки оказывается защищенной от влаги, так как бетон представляет собой изолятор. Поэтому для зданий с "белой ванной" заземлитель прокладывается снаружи. Из соображений чистоты строительства, заземлитель, как правило, сооружается под платформой фундамента. Результаты изменения процедуры для водонепроницаемого бетона (бетон WU) отражены в действующем немецком промышленном стандарте DIN 18014 „Фундаментный заземлитель – общие основы планирования“:2007-09. Согласно DIN 18014, заземлители, проложенные под плитами в виде сетки, должны быть соединены с главной заземляющей шиной (ранее: главной потенциалоуравнивающей шиной) внутри здания в ходе мероприятий по уравниванию потенциалов.

Подключение к кольцевому заземлителю также должно быть выполнено водонепроницаемым. При разработке водонепроницаемых проходных элементов, DEHN перенес на них все требования, которые предъявляются к "белым ваннам". Для этого испытуемые компоненты были забетонированы (рис. 1) и впоследствии подверглись проверке водой под давлением. В регулярной строительной практике такой монтаж применяется на глубине до 10 м (например, в подземных гаражах). Испытуемые компоненты подверглись воздействию давления в 1 бар (рис. 2). После отверждения бетона компоненты проверялись водой под давлением, и после этого в течение длительного времени (65 часов) контролировалась водонепроницаемость конструкции. Задачу ввода через стену усложняет капиллярный эффект. Он состот в том, что жидкости (например, вода) в узких щелях или трубках втягиваются или всасываются внутрь этих щелей. Узкие щели могут возникнуть вследствие процесса отверждения бетона и связанной с этим деформацией. Поэтому, при монтаже проходных компонентов в опалубку, необходимо строго выполнять предписания соответствющей инструкции по монтажу.

• проверено сжатым воздухом под давлением 5 бар согласно DIN EN 50164-5;
• исполнение для монтажа в опалубку с гидроизоляцией и двойной резьбой M10 / M12 для подключения, например, к шине уравнивания потенциалов;
• регулируется в зависимости от толщины стены, с резьбой M10 и контргайкой ;
• резьбу проходного элемента можно, при необходимости, укоротить;
• в комплект входит соединительная часть (из оцинкованной стали размером 30x4 мм) с четырехгранным отверстием для соединения с клеммным зажимом для круглых проводников или крестовым соединителем для плоских проводников.

Характеристики

• Бренд
  DEHN
• Единицы измерения
  шт
• Материал
  Нержавеющая сталь А4
