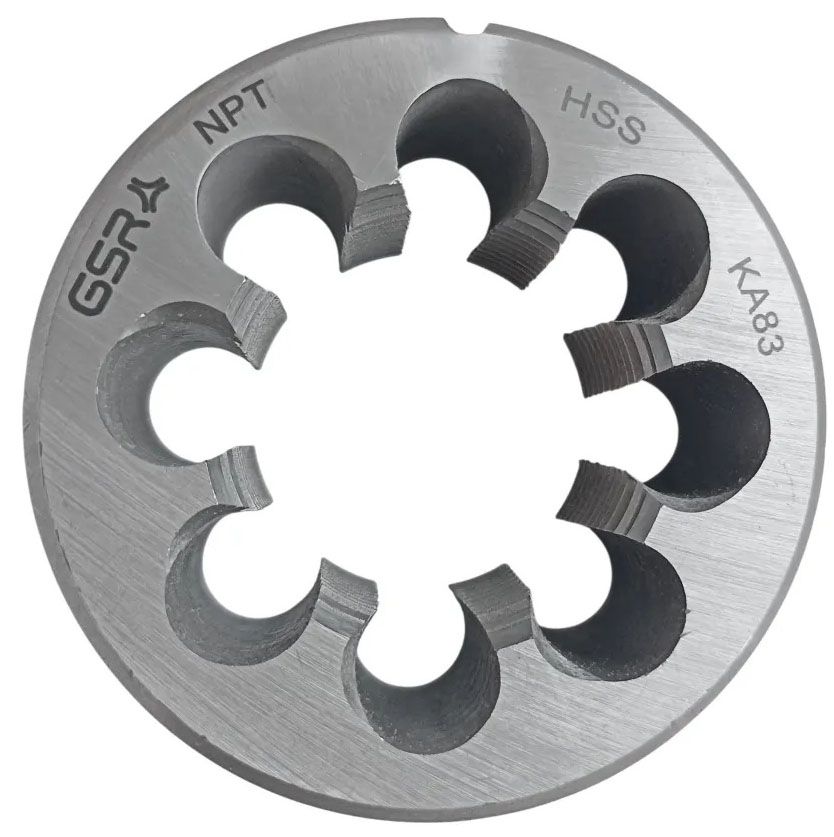

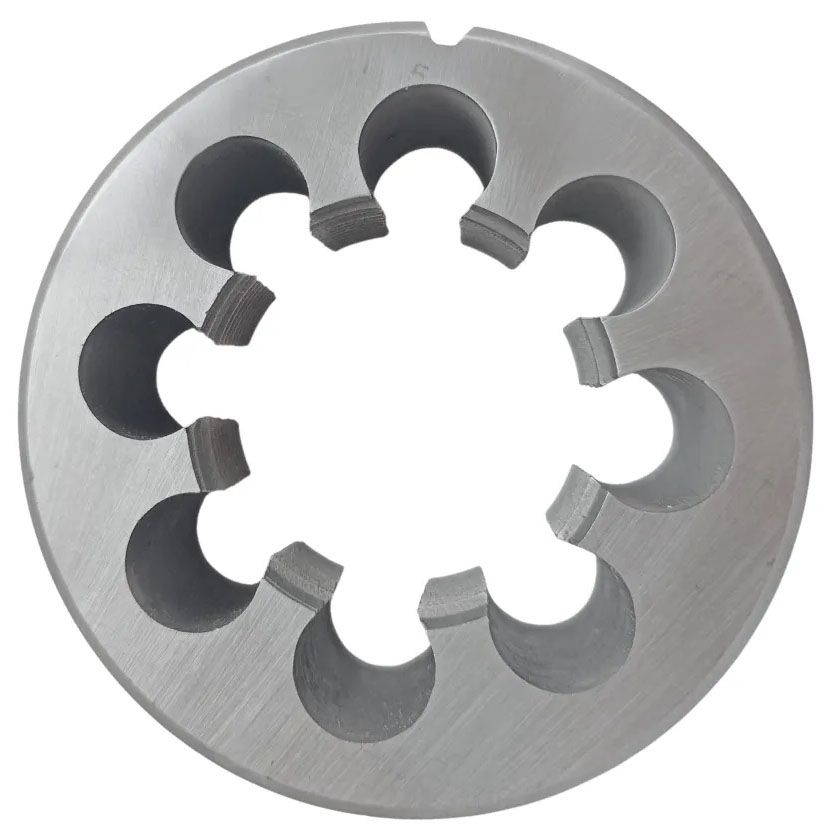

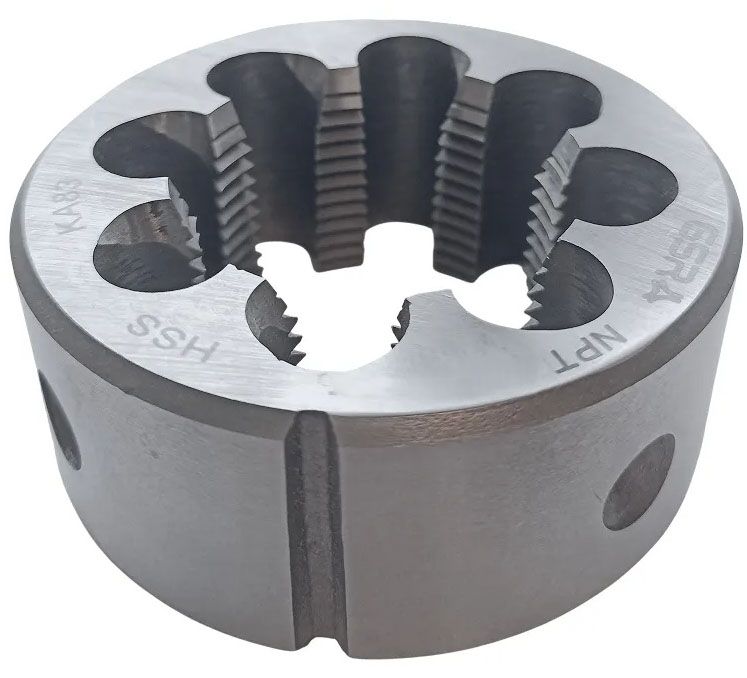

Плашка круглая трубная коническая резьба NPT HSS DIN EN 22568 (DIN 223) GSR

Плашка производителя GSR предназначена для высокоточного нарезания конической трубной резьбы NPT (National Pipe Taper). Инструмент разработан в соответствии с европейским стандартом DIN EN 22568 (аналог DIN 223) и отличается усиленной конструкцией для работы с твердыми и вязкими материалами. Эффективно работает с углеродистыми сталями (до 800 Н/мм²), автоматными сталями, а также с цветными металлами: деформируемыми латунями, алюминиевыми сплавами (с содержанием кремния более 10%), цинковыми сплавами, медными сплавами и бронзой. Идеальное решение для создания герметичных трубных соединений в системах водоснабжения, отопления, нефтегазового оборудования и гидравлики.

Особенности

• Длина заборной части составляет 2 полных витка, что способствует плавному входу плашки в заготовку и снижает усилие резания.

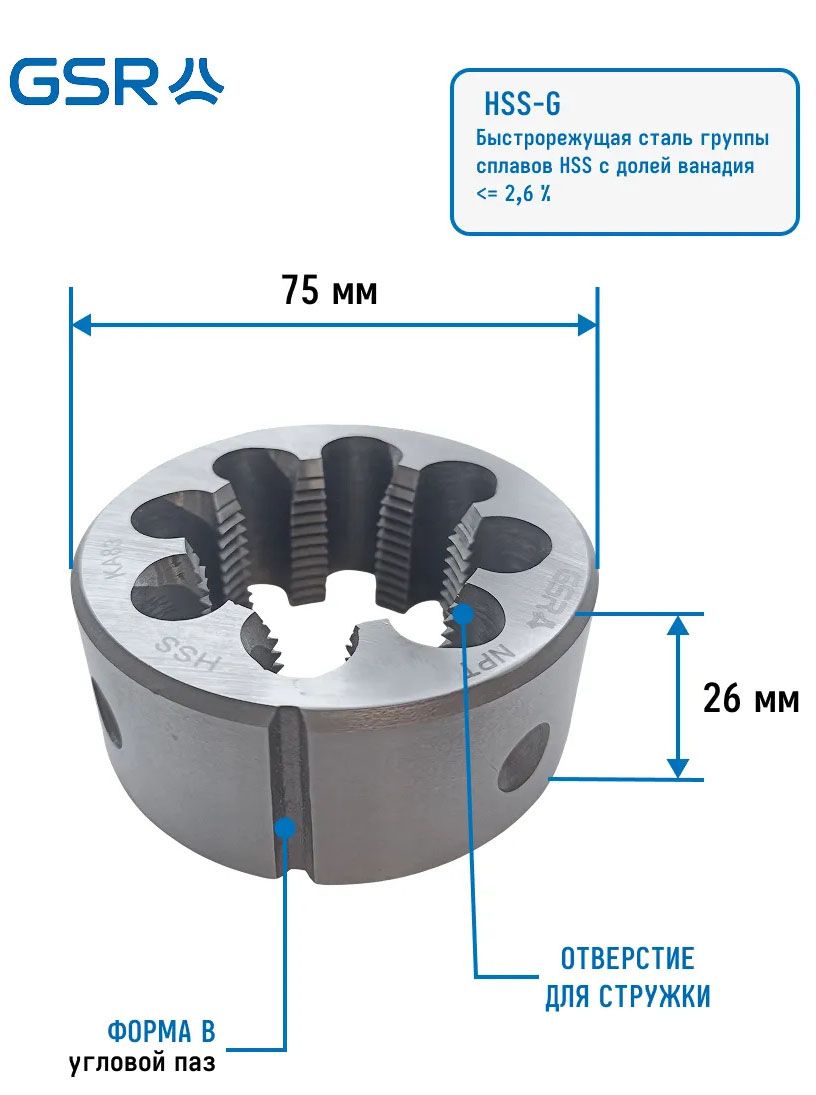

• Форма В (с угловым пазом) обеспечивает эффективное дробление и отвод стружки, предотвращая заклинивание и перегрев при нарезании конической резьбы.
• Изготовлена из быстрорежущей стали HSS, что гарантирует высокую стойкость режущих кромок и стабильность размеров в процессе работы.
• Соответствие немецкому стандарту DIN EN 22568 (DIN 225), что подтверждает точную геометрию и надежность инструмента.
• Правое направление резьбы: классическое исполнение для большинства стандартных трубных соединений.
• Доступна в размерах от NPT 1/8" до NPT 2", что перекрывает большинство потребностей при монтаже трубопроводных систем.

Способ применения

1. Выбранная деталь размечается и прочно фиксируется в тисках.
2. Напильником снимается фаска для обеспечения лучшего врезания инструмента в металл.
3. Плашка устанавливается в плашкодержателе, оснащенном стопорными винтами и двумя рукоятками. Важно убедиться в надежности закрепления инструмента.


4. Инструмент размещается перпендикулярно сверху изделия.
5. Вращение производится по наружному диаметру заготовки, необходимо равномерно нажимать на рукоятки плашкодержателя. Движение должно быть возвратно-поступательным: 1-2 оборота вправо, полоборота в обратную сторону, это облегчает вывод стружки и улучшает качество резьбы.
6. В завершении рабочего процесса инструмент выкручивается по созданной резьбе в обратную сторону.

Особенности:

• Плашки обладают хорошей твёрдостью и механической прочностью
• Надежное соединение, подходит для безопасной транспортировки жидкостей, газов, пара
• Возможность применения для нарезки ручным способом или на станке (на невысоких скоростях резания, так как твёрдость режущих кромок может снижаться при повышении температуры до 250°С).

Характеристики

• Бренд
  GSR
• Тип резьбы
  Коническая NPT
• Единицы измерения
  шт
• Материал
  Быстрорежущая сталь (HSS)

• Дюймовые
• Трубные
