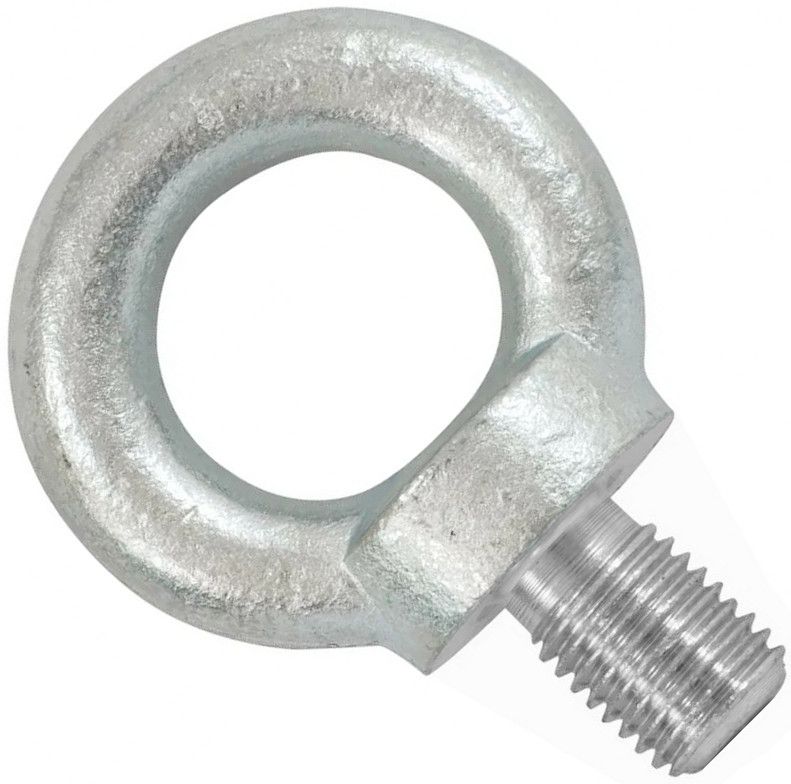

Рым-болт UNC 3/4"-10 DIN 580, горячий цинк

Дюймовый рым-болт UNC 3/4"-10 DIN 580 – это металлический крепежный элемент, предназначенный для подъема и перемещения тяжелых грузов. Он имеет цельнометаллическую конструкцию, состоящую из кольца с опорной площадкой и толстой шпильки с крупной дюймовой резьбой UNC. Изготавливается из углеродистой стали C15E методом ковки или штамповки и оцинковывается горячим методом в целях защиты от коррозии на открытом воздухе. Резьбовая точка подъема способна удерживать вес до 1200 кг (при прямом приложении усилия). Запас прочности – не менее 5:1.

Особенности

• Опорная площадка – улучшенная нагрузочная способность, стабильность крепления и плотное прилегание к поверхности;
• Кольцевая головка используется для закрепления грузозахватных приспособлений (крюков, скоб, карабинов, строп);
• Полная резьба для вкручивания в корпус груза, двигателя, станка, оборудования, конструкций или в гайку (при сквозном монтаже);
• Высокопрочная конструкция выдерживает высокие рабочие нагрузки вдоль оси и под углом до 45°;
• Рым-болт может эксплуатироваться в диапазоне температур от -40°С до +200°С, что делает его пригодным для работы в различных климатических условиях.

Назначение

Стандартный грузоподъемный болт с кольцом или рым-крепеж используется в различных областях, включая строительство, судостроение, транспорт, а также в такелажных системах подъема или перемещения грузов. Его можно применять для крепления стропов, канатов, тросов, цепей, швартовых концов.

Установка

Рым-болт с буртиком устанавливается в заранее подготовленное отверстие с резьбой в корпусе или закладной детали поднимаемого предмета, куда он вкручивается на всю длину резьбового стержня. При этом опорная площадка должна плотно прилегать к поверхности. Если отверстие сквозное, то на выступающий конец шпильки рым-кольца накручивается гайка. Для правильной ориентации кольца может потребоваться шайба. При монтаже в бетон используется с металлическими забивными анкерами.

Аналоги DIN 580:

• ГОСТ 4751-73
• ISO 3266

Размеры

Грузоподъемность

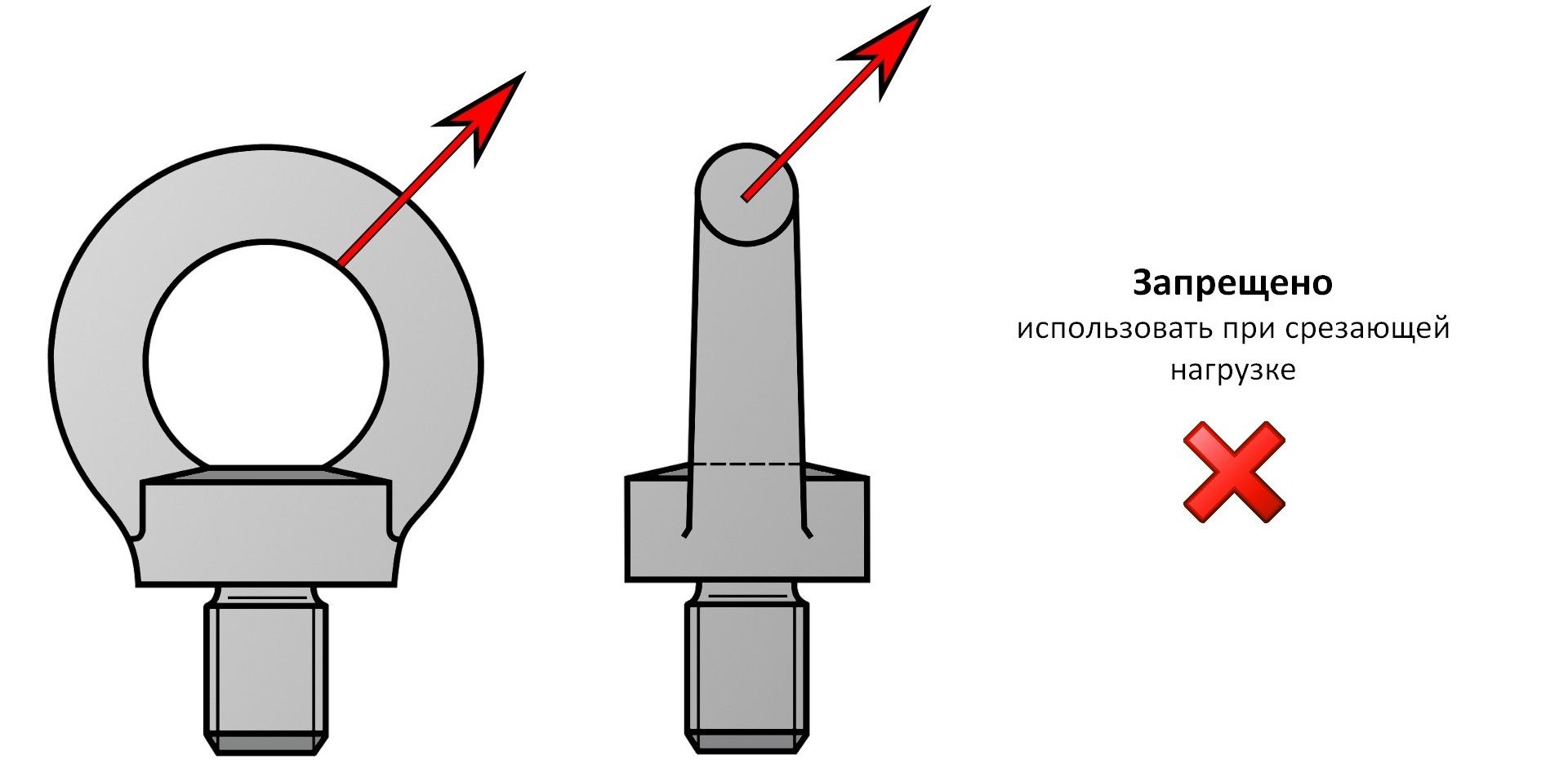

Грузоподъемность рым-болта DIN 580 зависит от типа распределения нагрузки.

Резьба	Рабочая нагрузка вдоль оси (WLL) рым-болта, кг	Рабочая нагрузка под углом к оси ≤ 45°, кг	Рабочая нагрузка рым-болта, установленного сбоку, под углом ≤ 45°, кг
3/4"	1200	830	600

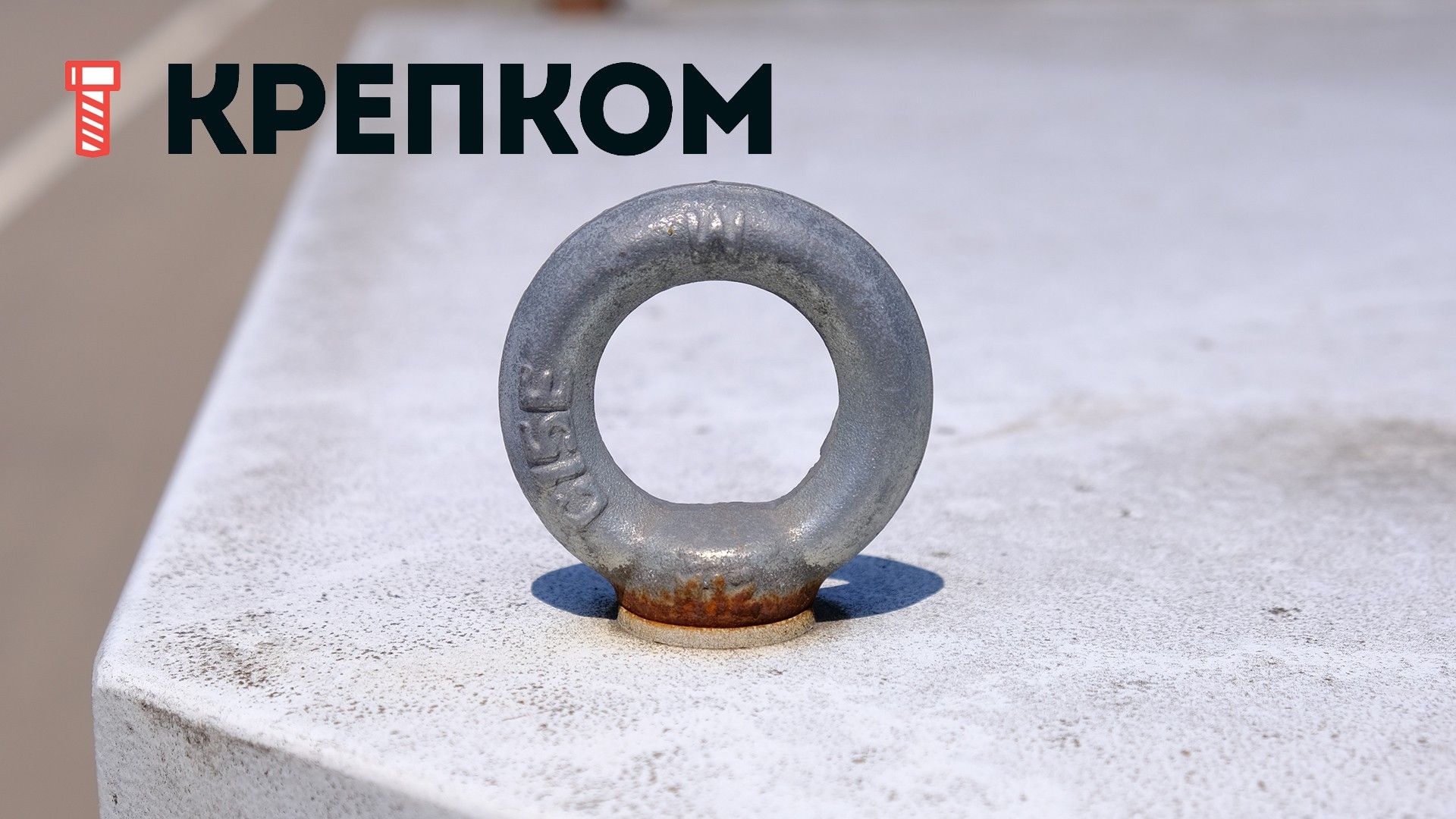

Монтаж на бетонное основание

Бурится отверстие в бетоне, вставляется анкер. Рым-болт вкручивается в анкер таким образом, чтобы с внешней стороны он оказался на одном уровне с рабочей поверхностью.

Характеристики

• DIN
  580
• ГОСТ
  4751-73
• ISO
  3266
• Единицы измерения
  шт
• Вес (гр)
  442
• Артикул
  580 3 4 10 гц
• Материал
  Горячий цинк (HDG)

• рым-болты
• оцинкованные
