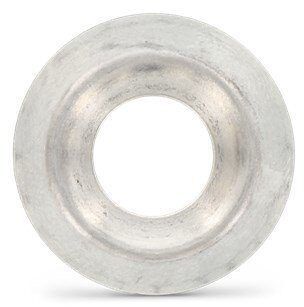

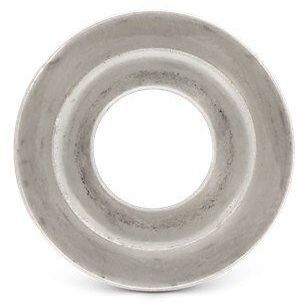

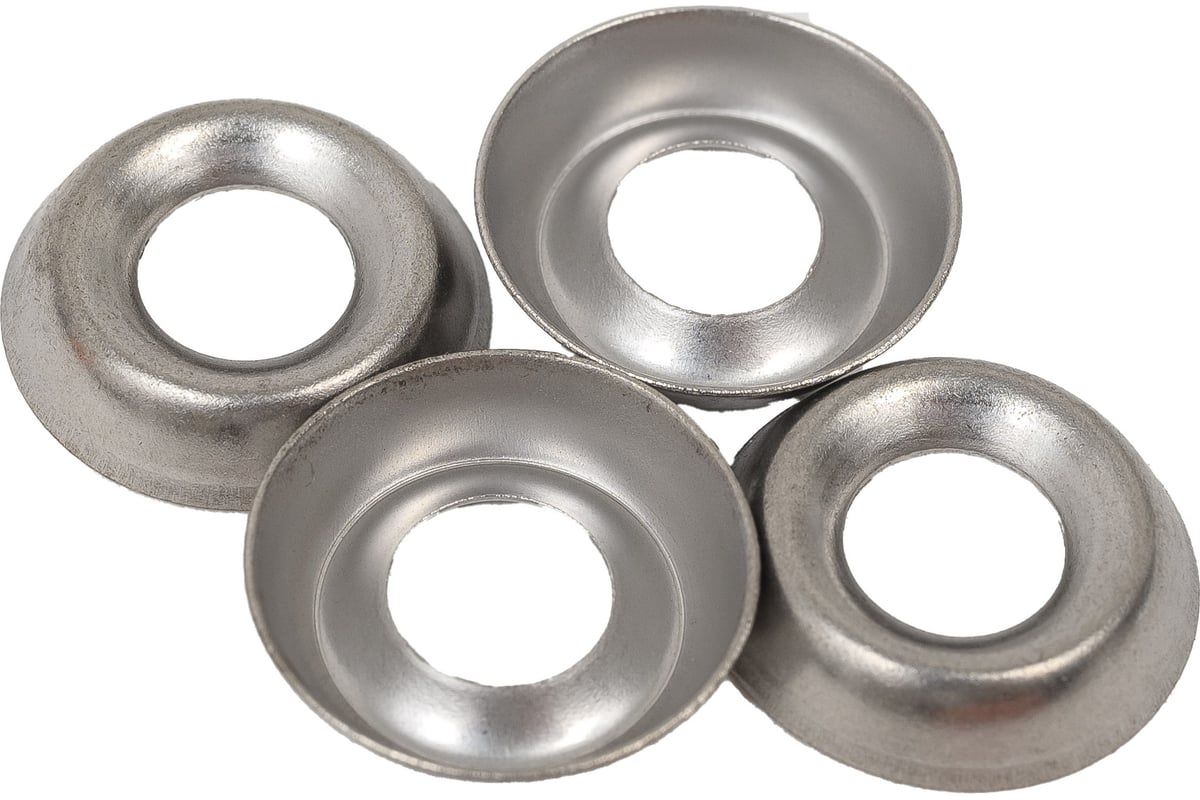

Шайба-розетка пустотелая для винтов с потайной головкой NFE 27-619 (WS9255), нержавеющая сталь А2

Пустотелая шайба-розетка, изготовленная в соответствии с NFE 27-619 (WS9255), представляет собой усеченный конус с отверстием в центре и потайным углублением для шляпки винта, используется для равномерного распределения давления под головкой болта или гайки. Она предотвращает повреждения поверхности материала, помогает улучшить надёжность соединения, а также добавляет креплению эстетически привлекательный вид.

Она отличается от обычных шайб своей усиленной конструкцией и часто применяется в тех случаях, когда требуется усиленное крепление и распределение нагрузки. Материал, из которого изготавливают шайбу-розетку – коррозионностойкая сталь марки A2 (AISI 304), для повышения прочности металл закаливают, что обеспечивает высокую механическую прочность и стойкость к коррозии во влажной среде.

Применение

Пустотелая финишная шайба предназначена для совместного применения с саморезами, винтами, болтами, которые имеют потайную головку. Перед установкой шайбу помещают на поверхность закрепляемого элемента напротив просверленного отверстия, в которое вставляется саморез, который завинчивается шуруповертом или отверткой. Причем головка крепежной детали должна равномерно поместиться в углублении.

Использование шайбы-розетки позволяет увеличить площадь точки крепления, придает эстетический вид монтажным работам. Применяется в строительстве и машиностроении для обеспечения надёжного и долговечного соединения. Также нашла применение в процессе изготовления обрешеток кровли, сборке мебели и прочих конструкций из металла или древесины.

Преимущества

• Шляпка крепежа при монтаже опирается на шайбу без малейшего перекоса.
• Нержавеющая сталь эффективно противостоит повреждению шайбы коррозией после попадания влаги.
• Крепежное изделие увеличивает надежность и прочность разъемного соединения, повышает его несущую способность и устойчивость ко всем видам нагрузок.
• Крепежный узел имеет законченную конструкцию привлекательного внешнего вида.
• Пустотелая шайба легче полнотелого аналога.

Аналоги конусной шайбы WS9255:

ART 88965, открытого типа, латунь никелированная
ART 88966, закрытого типа, латунь никелированная
ART 88499, полнотелая, пластиковая (полиамид)
ART 89184, полнотелая, оцинкованная сталь

Размеры

Резьба	М4	М5	М6	М8	М10
Внешний диаметр d2	8	10	12	16	20
Внутренний диаметр d1	4,5	5,5	7	8	11
Высота h	2,5	3	3,5	4,5	5,5
Толщина s	0,25	0,25	0,3	0,3	0,3

все размеры указаны в мм

Характеристики

• Тип шайбы
  Декоративная
• Единицы измерения
  шт
• Материал
  Нержавеющая сталь А2
