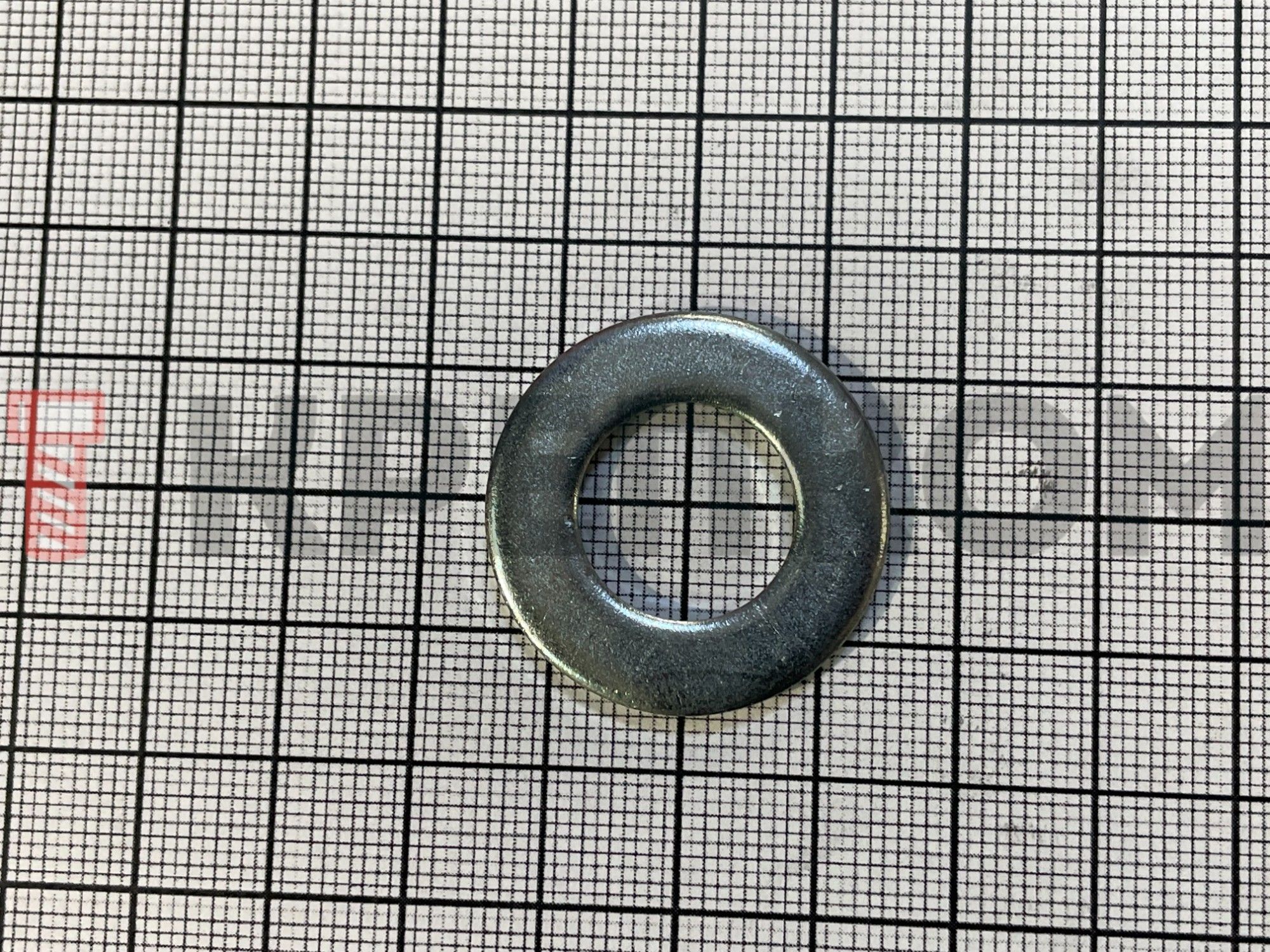

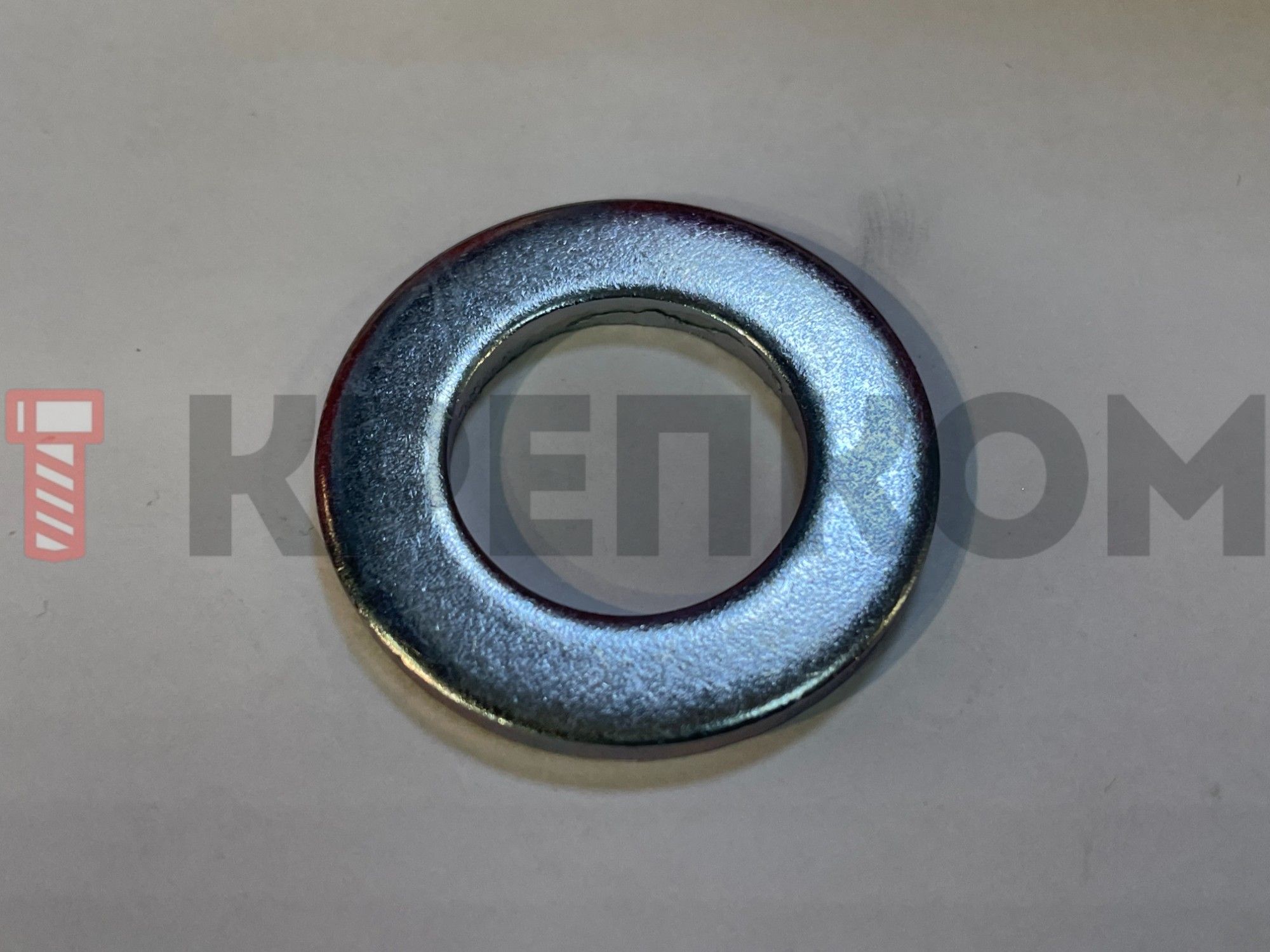

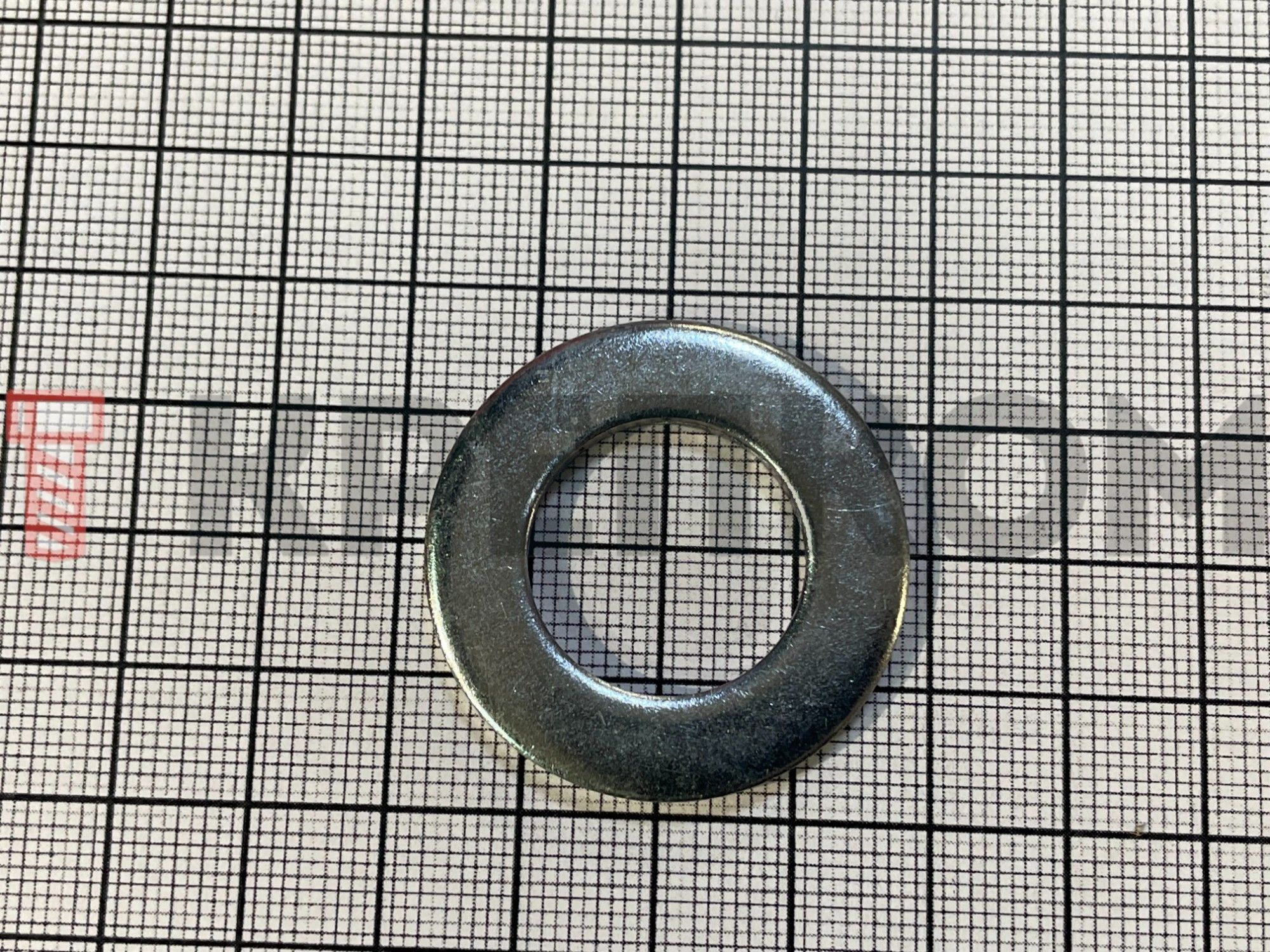

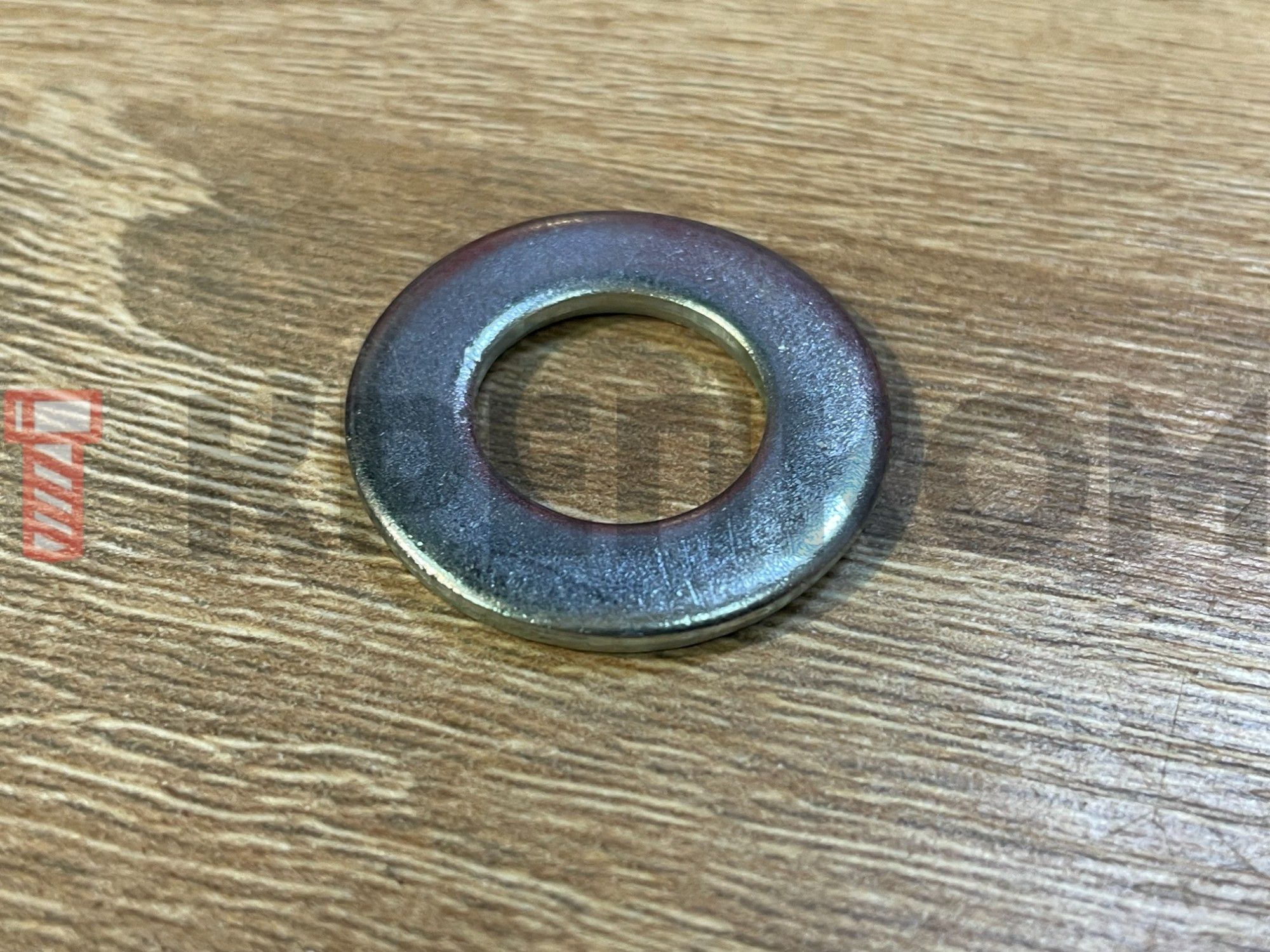

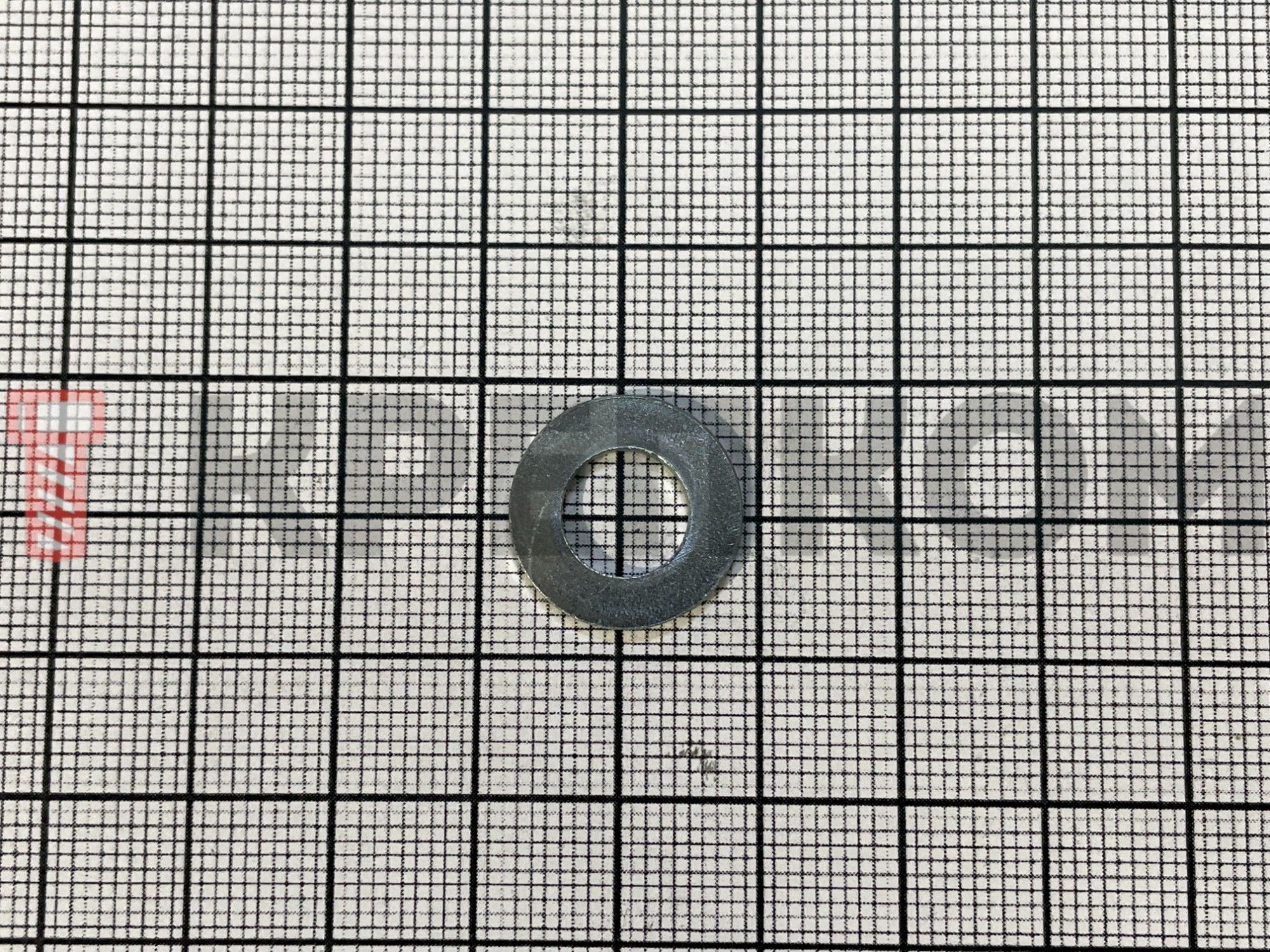

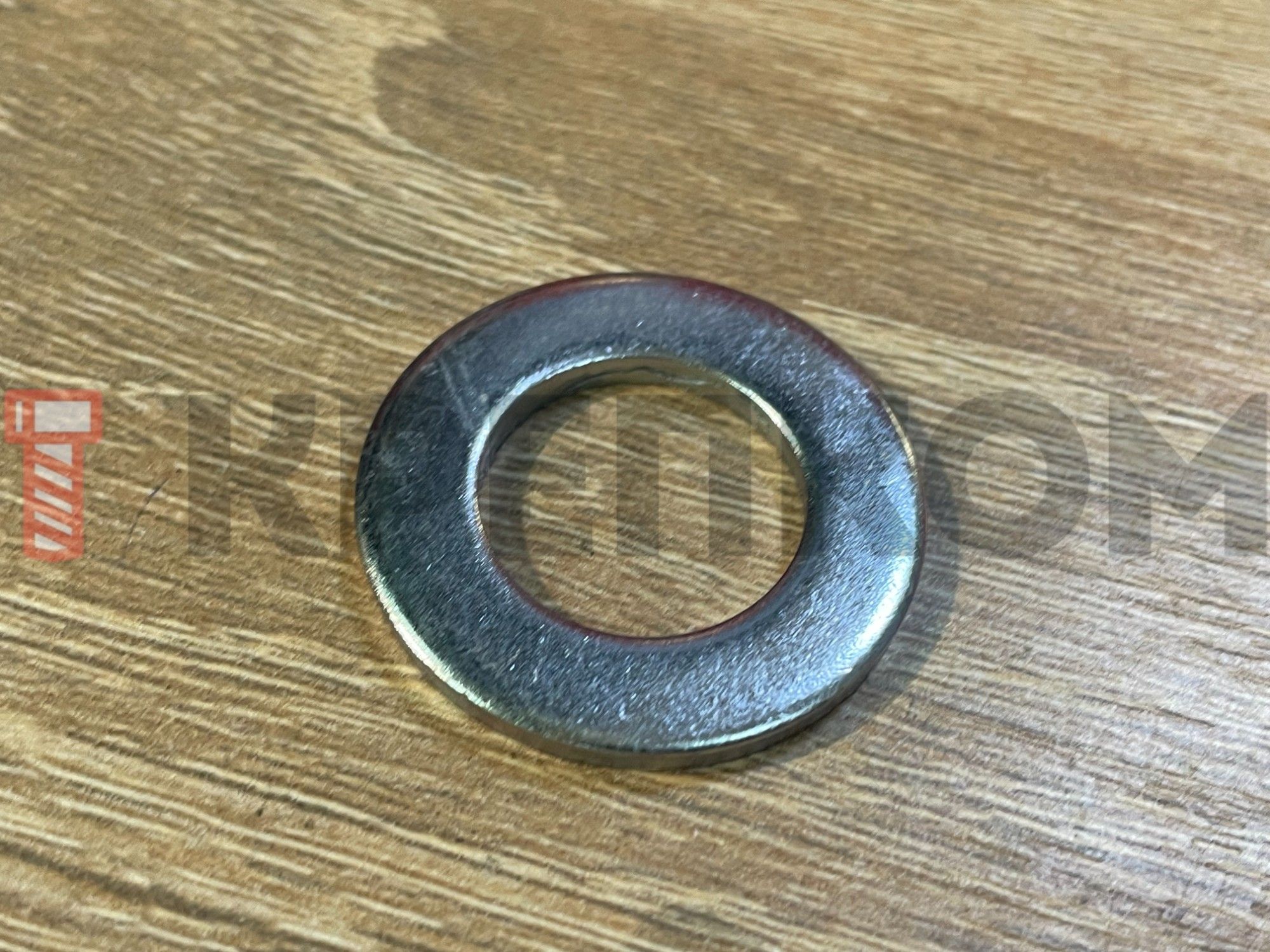

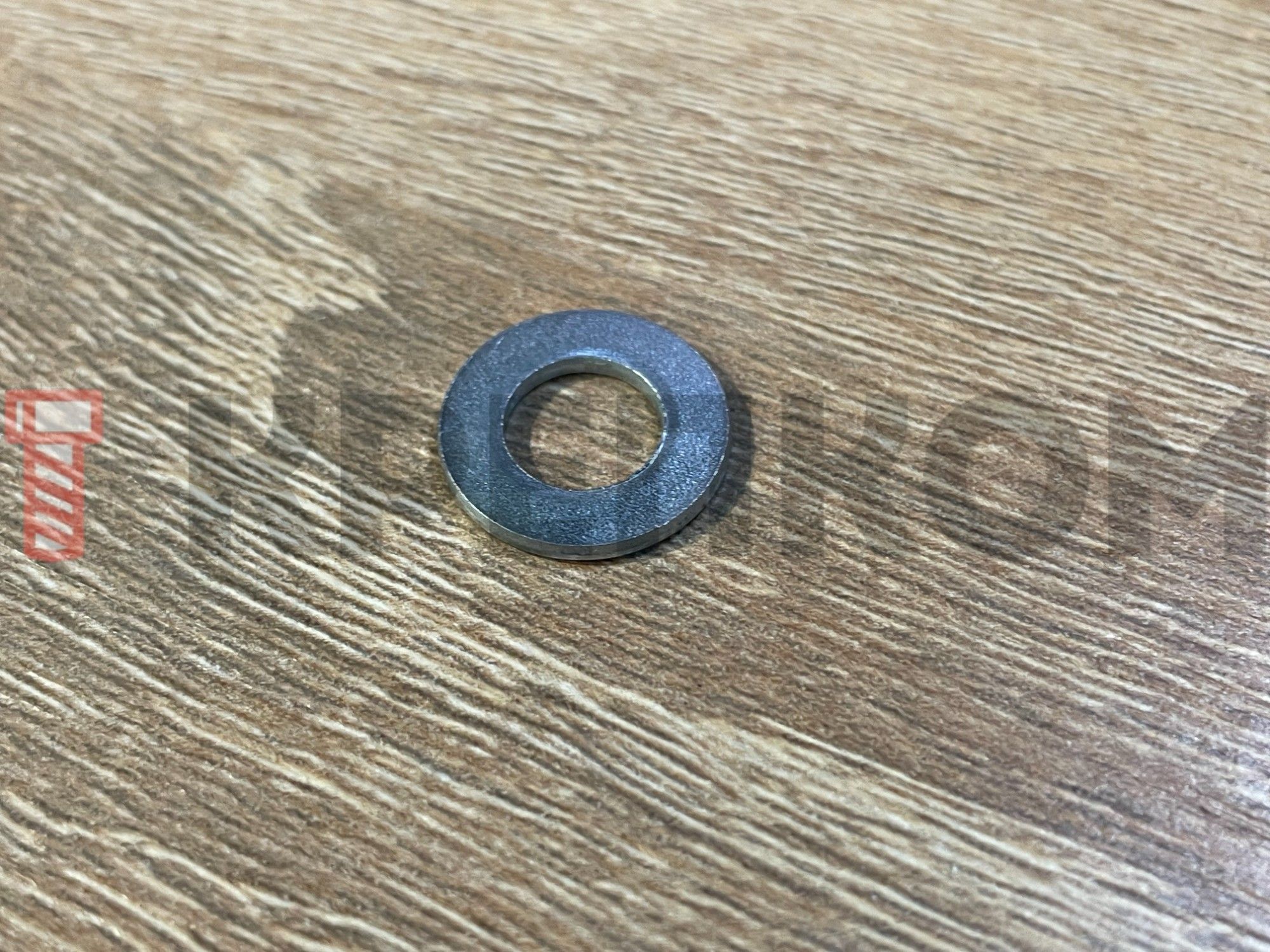

Шайба плоская DIN 125A, оцинкованная сталь

Код товара: WN00080700

Сталь оцинкованная (гальваническое цинкование)

18 фото

1 видео

49 позиций

Для комплектации шестигранных болтов, винтов, гаек с нормальными размерами под ключ.
Принадлежит к нормальному ряду стандартных плоских шайб.
Размеры и технические условия поставки согласно DIN 125.
Форма – A (без наружной фаски).
Высокий класс точности – А.
Сталь класса прочности/твердости – в пределах 140 - 250 HV.
Гальваническое цинковое покрытие защищает от агрессивного воздействия факторов окружающей среды.
Номинальный размер: от 1,7 до 165 мм.
Для метрических резьбовых деталей от М1,6 до М160.

Подробнее

Вариации товара

А2 Полиамид А4 Медь Алюминий Сталь Ж.цинк Бронза Латунь А5 Гор.цинк Ст.никелир Чер.цинк А4 Цинк

Размеры
О товаре
Отзывы (0)

Код товара

Под резьбу Внутренний диаметр (мм) Внешний диаметр (мм) Толщина шайбы (мм)

Наличие

Цена

Фасовка

Количество

Код товара

Под резьбу Внутренний диаметр (мм) Внешний диаметр (мм) Толщина шайбы (мм)

Наличие

Цена

Фасовка

Количество

Шайба плоская М1,6 DIN 125A, оцинкованная сталь

WN00218598

М1,6

1,7

0,3

Под резьбу М1,6

Внутренний диаметр (мм) 1,7

Внешний диаметр (мм) 4

Толщина шайбы (мм) 0,3

Под резьбу

М1,6

Внутренний диаметр (мм)

1,7

Внешний диаметр (мм)

Толщина шайбы (мм)

0,3

руб.

1 шт

Шайба плоская М1,7 DIN 125A, оцинкованная сталь

WN00218601

М1,7

1,8

4,5

0,3

Под резьбу М1,7

Внутренний диаметр (мм) 1,8

Внешний диаметр (мм) 4,5

Толщина шайбы (мм) 0,3

Под резьбу

М1,7

Внутренний диаметр (мм)

1,8

Внешний диаметр (мм)

4,5

Толщина шайбы (мм)

0,3

руб.

1 шт

Шайба плоская М2 DIN 125A, оцинкованная сталь

WN00218603

М2

2,2

0,3

Под резьбу М2

Внутренний диаметр (мм) 2,2

Внешний диаметр (мм) 5

Толщина шайбы (мм) 0,3

Под резьбу

М2

Внутренний диаметр (мм)

2,2

Внешний диаметр (мм)

Толщина шайбы (мм)

0,3

руб.

1 шт

Шайба плоская М2,3 DIN 125A, оцинкованная сталь

WN00218606

М2,3

2,5

0,5

Под резьбу М2,3

Внутренний диаметр (мм) 2,5

Внешний диаметр (мм) 6

Толщина шайбы (мм) 0,5

Под резьбу

М2,3

Внутренний диаметр (мм)

2,5

Внешний диаметр (мм)

Толщина шайбы (мм)

0,5

руб.

1 шт

Шайба плоская М2,5 DIN 125A, оцинкованная сталь

WN00218608

М2,5

2,7

0,5

Под резьбу М2,5

Внутренний диаметр (мм) 2,7

Внешний диаметр (мм) 6

Толщина шайбы (мм) 0,5

Под резьбу

М2,5

Внутренний диаметр (мм)

2,7

Внешний диаметр (мм)

Толщина шайбы (мм)

0,5

руб.

1 шт

Шайба плоская М2,6 DIN 125A, оцинкованная сталь

WN00218611

М2,6

2,8

0,5

Под резьбу М2,6

Внутренний диаметр (мм) 2,8

Внешний диаметр (мм) 7

Толщина шайбы (мм) 0,5

Под резьбу

М2,6

Внутренний диаметр (мм)

2,8

Внешний диаметр (мм)

Толщина шайбы (мм)

0,5

руб.

1 шт

Шайба плоская М3 DIN 125A, оцинкованная сталь

WN00018289

М3

3,2

0,5

Под резьбу М3

Внутренний диаметр (мм) 3,2

Внешний диаметр (мм) 7

Толщина шайбы (мм) 0,5

Под резьбу

М3

Внутренний диаметр (мм)

3,2

Внешний диаметр (мм)

Толщина шайбы (мм)

0,5

руб.

1 шт

Шайба плоская М3,5 DIN 125A, оцинкованная сталь

WN00218614

М3,5

3,7

0,5

Под резьбу М3,5

Внутренний диаметр (мм) 3,7

Внешний диаметр (мм) 8

Толщина шайбы (мм) 0,5

Под резьбу

М3,5

Внутренний диаметр (мм)

3,7

Внешний диаметр (мм)

Толщина шайбы (мм)

0,5

руб.

1 шт

Шайба плоская М4 DIN 125A, оцинкованная сталь

WN00018290

М4

4,3

0,8

Под резьбу М4

Внутренний диаметр (мм) 4,3

Внешний диаметр (мм) 9

Толщина шайбы (мм) 0,8

Под резьбу

М4

Внутренний диаметр (мм)

4,3

Внешний диаметр (мм)

Толщина шайбы (мм)

0,8

руб.

1 шт

Шайба плоская М5 DIN 125A, оцинкованная сталь

WN00018291

М5

5,3

Под резьбу М5

Внутренний диаметр (мм) 5,3

Внешний диаметр (мм) 10

Толщина шайбы (мм) 1

Под резьбу

М5

Внутренний диаметр (мм)

5,3

Внешний диаметр (мм)

Толщина шайбы (мм)

руб.

1 шт

Шайба плоская М6 DIN 125A, оцинкованная сталь

WN00018292

М6

6,4

1,6

Под резьбу М6

Внутренний диаметр (мм) 6,4

Внешний диаметр (мм) 12

Толщина шайбы (мм) 1,6

Под резьбу

М6

Внутренний диаметр (мм)

6,4

Внешний диаметр (мм)

Толщина шайбы (мм)

1,6

руб.

1 шт

Шайба плоская М6 DIN 125A, оцинкованная сталь, 25 кг

WN00218286

М6

6,4

1,6

Под резьбу М6

Внутренний диаметр (мм) 6,4

Внешний диаметр (мм) 12

Толщина шайбы (мм) 1,6

Под резьбу

М6

Внутренний диаметр (мм)

6,4

Внешний диаметр (мм)

Толщина шайбы (мм)

1,6

5444

руб.

25 кг

Шайба плоская М7 DIN 125A, оцинкованная сталь

WN00218618

М7

7,4

1,6

Под резьбу М7

Внутренний диаметр (мм) 7,4

Внешний диаметр (мм) 14

Толщина шайбы (мм) 1,6

Под резьбу

М7

Внутренний диаметр (мм)

7,4

Внешний диаметр (мм)

Толщина шайбы (мм)

1,6

руб.

1 шт

Шайба плоская М8 DIN 125A, оцинкованная сталь

WN00018293

М8

8,4

1,6

Под резьбу М8

Внутренний диаметр (мм) 8,4

Внешний диаметр (мм) 16

Толщина шайбы (мм) 1,6

Под резьбу

М8

Внутренний диаметр (мм)

8,4

Внешний диаметр (мм)

Толщина шайбы (мм)

1,6

руб.

1 шт

Шайба плоская М8 DIN 125A, оцинкованная сталь, 25 кг

WN00218287

М8

8,4

1,6

Под резьбу М8

Внутренний диаметр (мм) 8,4

Внешний диаметр (мм) 16

Толщина шайбы (мм) 1,6

Под резьбу

М8

Внутренний диаметр (мм)

8,4

Внешний диаметр (мм)

Толщина шайбы (мм)

1,6

4709

руб.

25 кг

Шайба плоская М10 DIN 125A, оцинкованная сталь

WN00018294

М10

10,5

Под резьбу М10

Внутренний диаметр (мм) 10,5

Внешний диаметр (мм) 20

Толщина шайбы (мм) 2

Под резьбу

М10

Внутренний диаметр (мм)

10,5

Внешний диаметр (мм)

Толщина шайбы (мм)

руб.

1 шт

Шайба плоская М10 DIN 125A, оцинкованная сталь, 25 кг

WN00218288

М10

10,5

Под резьбу М10

Внутренний диаметр (мм) 10,5

Внешний диаметр (мм) 20

Толщина шайбы (мм) 2

Под резьбу

М10

Внутренний диаметр (мм)

10,5

Внешний диаметр (мм)

Толщина шайбы (мм)

4865

руб.

25 кг

Шайба плоская М12 DIN 125A, оцинкованная сталь

WN00018295

М12

2,5

Под резьбу М12

Внутренний диаметр (мм) 13

Внешний диаметр (мм) 24

Толщина шайбы (мм) 2,5

Под резьбу

М12

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

2,5

руб.

1 шт

Шайба плоская М12 DIN 125A, оцинкованная сталь, 25 кг

WN00218289

М12

2,5

Под резьбу М12

Внутренний диаметр (мм) 13

Внешний диаметр (мм) 24

Толщина шайбы (мм) 2,5

Под резьбу

М12

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

2,5

4813

руб.

25 кг

Шайба плоская М14 DIN 125A, оцинкованная сталь

WN00018296

М14

2,5

Под резьбу М14

Внутренний диаметр (мм) 15

Внешний диаметр (мм) 28

Толщина шайбы (мм) 2,5

Под резьбу

М14

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

2,5

руб.

1 шт

Шайба плоская М14 DIN 125A, оцинкованная сталь, 25 кг

WN00218290

М14

2,5

Под резьбу М14

Внутренний диаметр (мм) 15

Внешний диаметр (мм) 28

Толщина шайбы (мм) 2,5

Под резьбу

М14

Внутренний диаметр (мм)

Внешний диаметр (мм)

Толщина шайбы (мм)

2,5

5329

руб.

25 кг

Показать все

1 - 21 из 49 размеров

Шайба обычная плоская DIN 125 форма A (без фасок) – крепежное изделие из углеродистой стали в форме кольца стандартной толщины и ширины, подкладываемое под шляпку болта, винта или под гайку для распределения нагрузки и защиты поверхности соединяемых деталей. Ее внешний диаметр приблизительно в два раза превышает внутренний диаметр под резьбу, что делает ее идеально подходящей для крепежа со стандартными размерами под ключ в соответствии с DIN ISO 272.

Особенности

Материал: оцинкованная сталь обладает высокой устойчивостью к коррозии, что увеличивает срок службы метиза при эксплуатации в условиях с умеренным уровнем влажности.

Твердость: 140 - 250 HV (по шкале Виккерса), что свидетельствует о высокой прочности шайбы, позволяющей выдерживать значительные механические нагрузки без деформации.

Назначение

Шайба нормальная стандартная используется для равномерного распределения усилия с целью предотвращения повреждения поверхности материала под головкой крепежа. Она помогает предотвратить самопроизвольное откручивание деталей крепления за счет увеличения трения между ними, а также уплотняет соединение и защищает его от перекосов. Широко используется в машиностроительной, строительной и автомобилестроительной сферах.

Аналоги DIN 125А:

ISO 7089
ГОСТ 11371-78 (исполнение - 1)

Размеры

Шайба DIN 125 form A (без фаски) - размеры, схема

Диаметр резьбы крепежной детали	Внутренний диаметр, d (мм)	Внешний диаметр, d2 (мм)	Толщина, h (мм)
М1,6	1,7	4	0,3
M1,7	1,8	4,5	0,3
M2	2,2	5	0,3
M2,3	2,5	6	0,5
M2,5	2,7	6	0,5
M2,6	2,8	7	0,5
M3	3,2	7	0,5
М3,5	3,7	8	0,5
М4	4,3	9	0,8
M5	5,3	10	1
M6	6,4	12	1,6
М7	7,4	14	1,6
M8	8,4	16	1,6
M10	10,5	20	2
M12	13	24	2,5
M14	15	28	2,5
M16	17	30	3
M18	19	34	3
M20	21	37	3
M22	23	39	3
M24	25	44	4
M27	28	50	4
M30	31	56	4
M33	34	60	5
M36	37	66	5
M39	40	72	6
M40	41	72	6
M42	43	78	7
M45	46	85	7
M48	50	92	8
M52	54	98	8
M56	58	105	9
M60	62	110	9
M64	66	115	9

все размеры указаны в мм

Характеристики

Тип шайбы

Плоская (обычная)
DIN

125A
ГОСТ

11371-78, 9649-78
ISO

7089
Единицы измерения

шт
Материал

Оцинкованная сталь
Название на упаковке (ориг. название)

Plain washers, A = without chamfer
