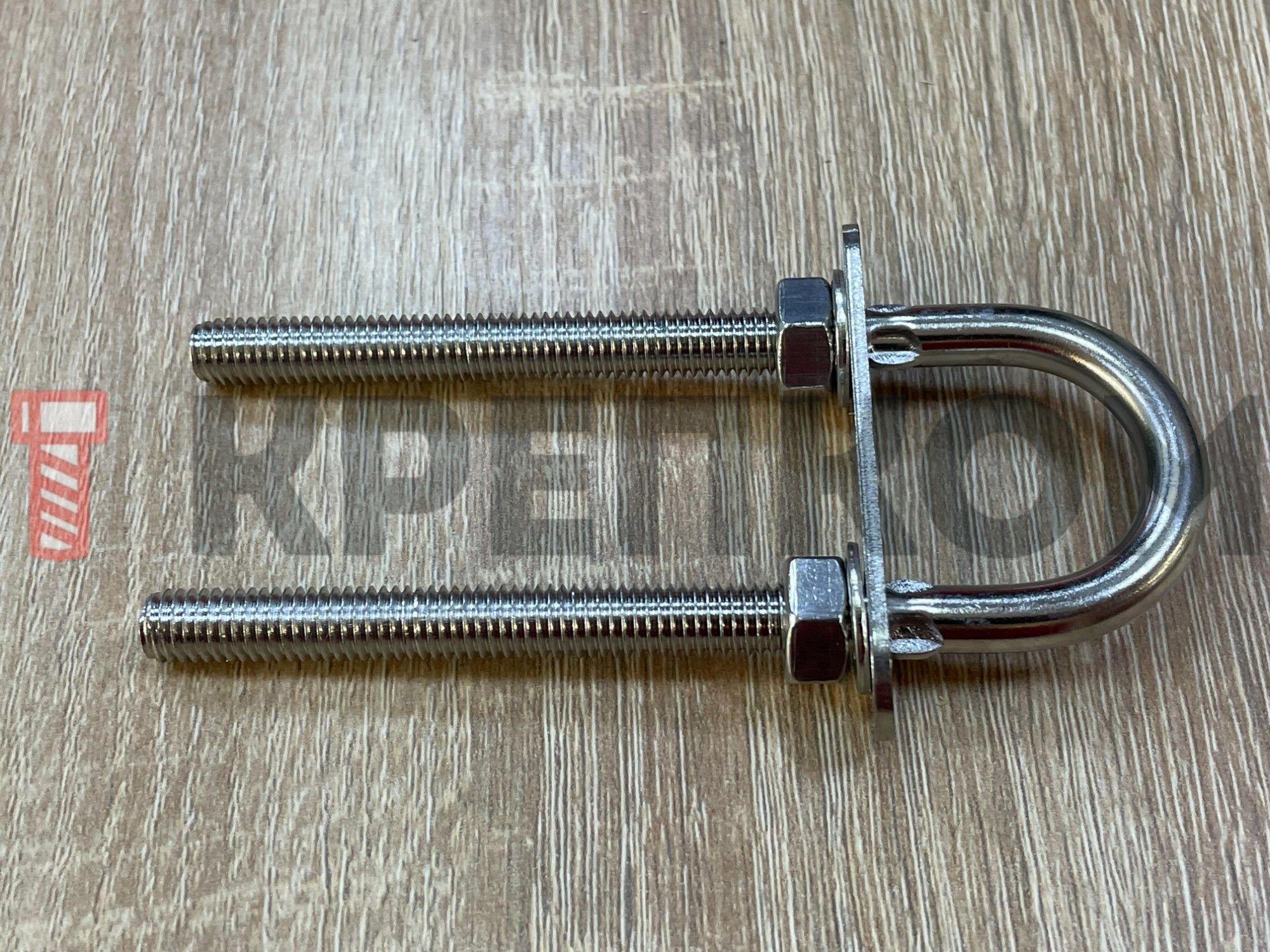

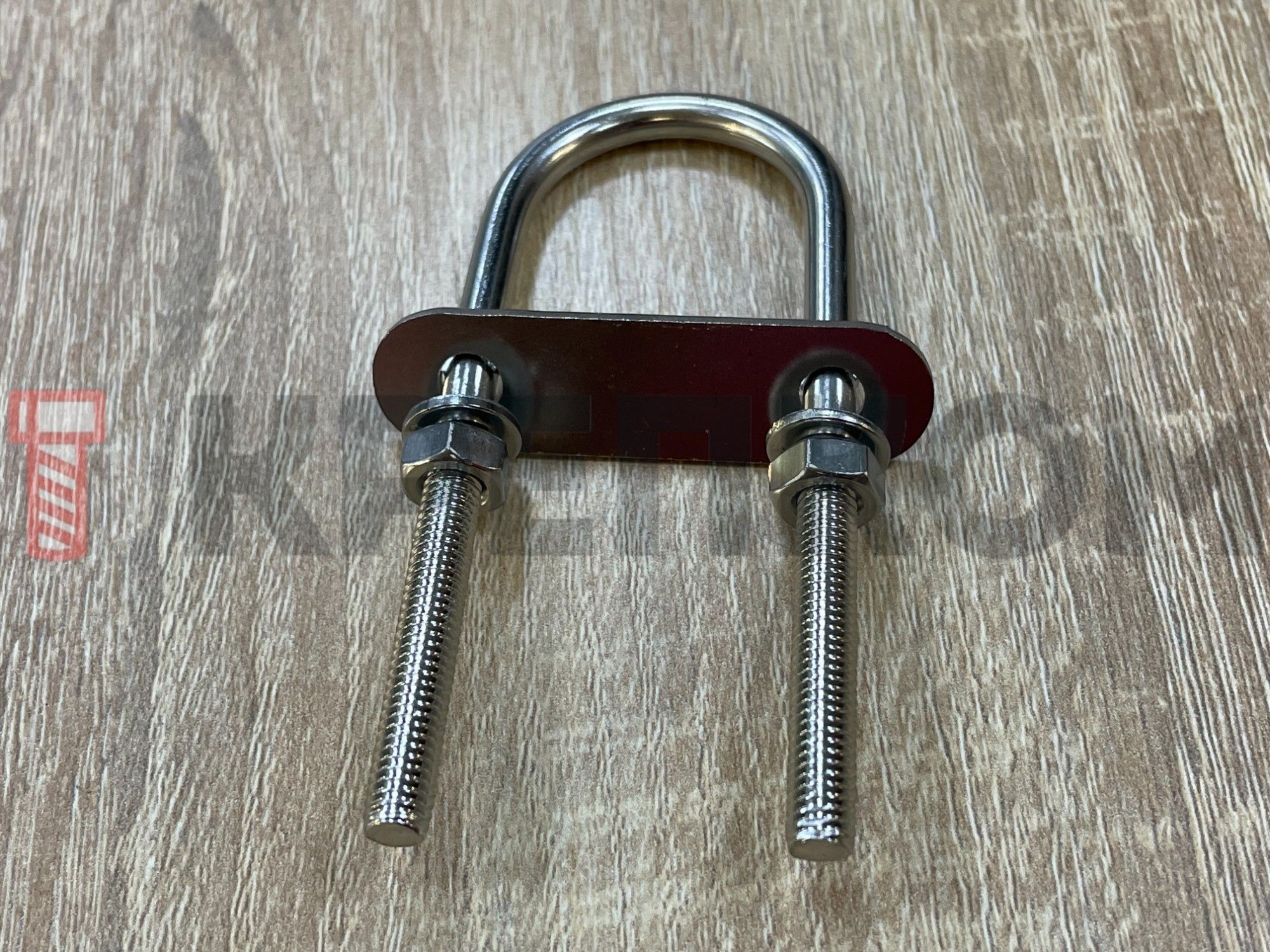

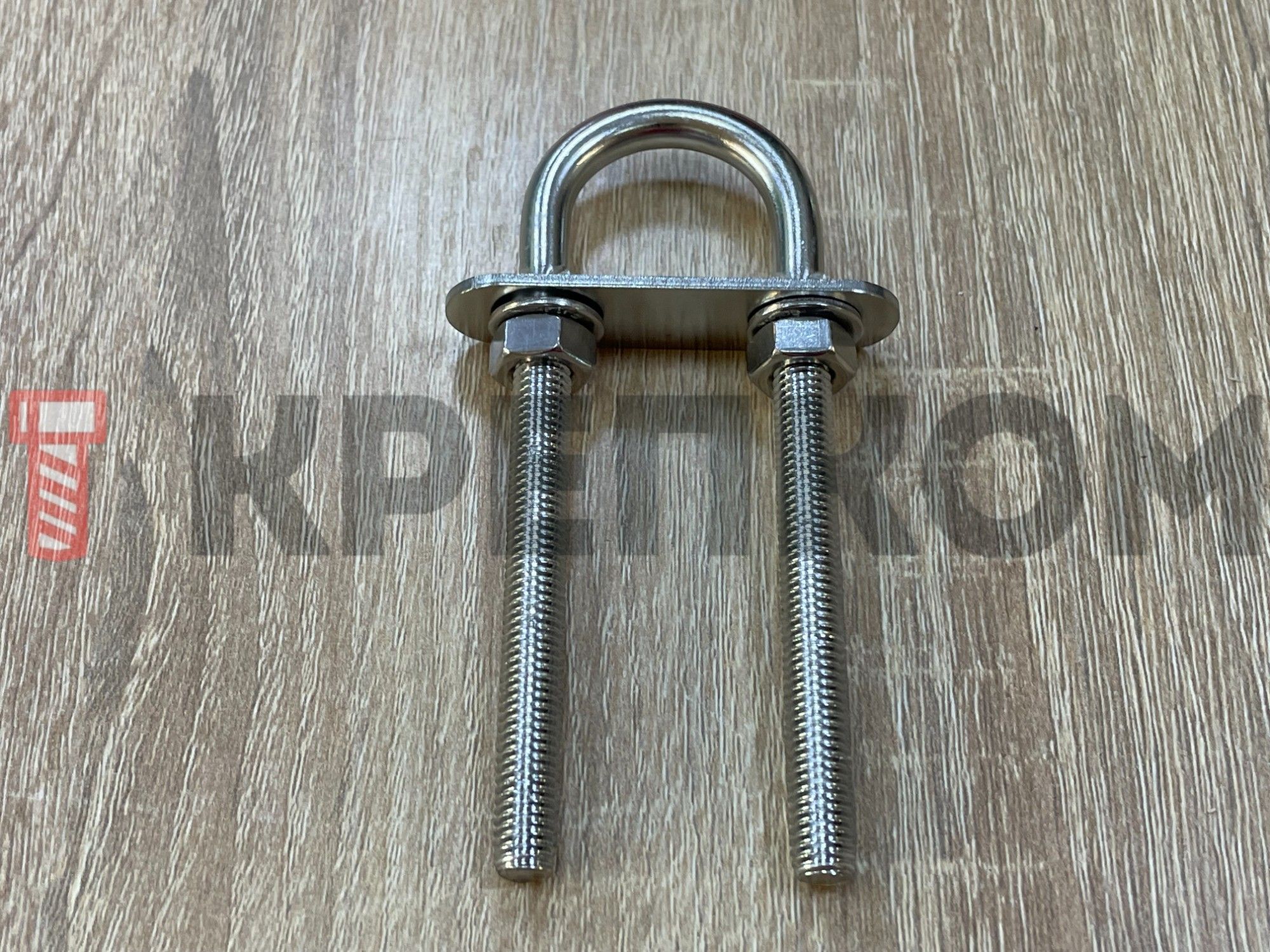

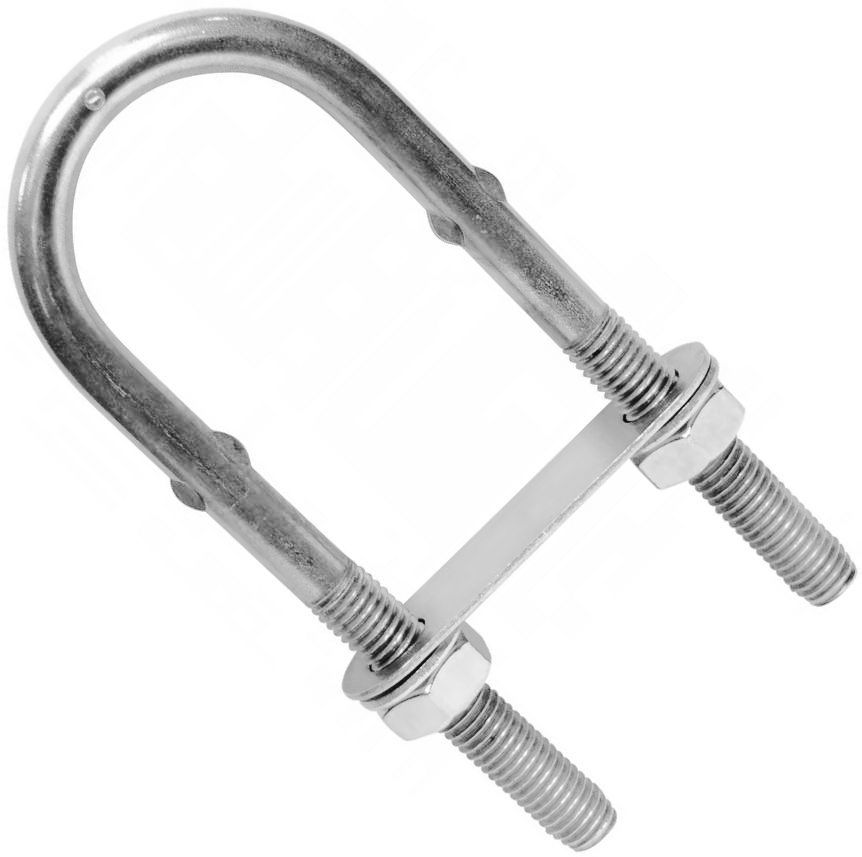

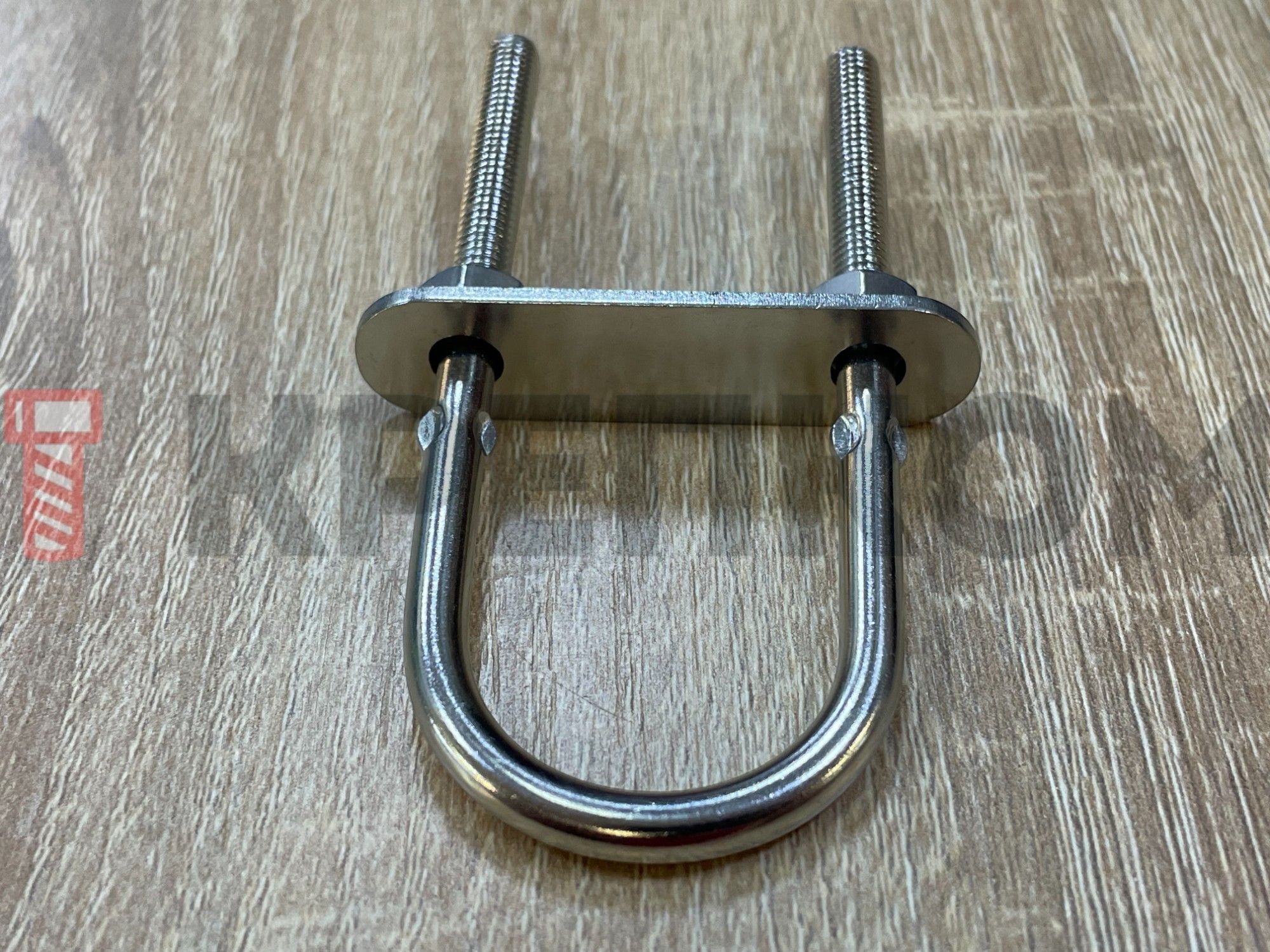

Болт-скоба U-образная с пластиной 8230, нержавеющая сталь А2
Внешний вид товара может отличаться от представленного на изображении
Ваш консультант Анастасия
7 (921) 310-38-41- Для подвешивания труб к неподвижной поверхности (металлическим листам, профилям, консолям).
- Форма: U-образная (для трубопроводов, балок, прутов круглого сечения).
- Прочные гайки для создания надежного и безопасного соединения.
- Может применяться на горизонтальных и вертикальных участках трубных коммуникаций.
- Подходит для крепления к трубчатым столбам электрических ящиков и других предметов.
- Нержавеющая сталь А2 обеспечивает стойкость к коррозии в условиях высокой влажности и слабоагрессивных сред, а также гладкую блестящую поверхность.
- В комплект входит: U-образный болт-скоба, фиксирующая пластина и две шестигранные гайки.
- Размер резьбы M4, M5, М6, М8, M10.
Нержавеющая хомут-скоба с пластиной и двумя гайками 8230 – трубная арматура, обычно используемая в качестве U-болта для поддержки и фиксации труб на несущих основаниях из профиля или консолей. Может применяться для стягивания элементов конструкций, а также для крепления различных объектов к цилиндрическим и трубчатым изделиям из металла и дерева (столбам, пруткам, стойкам). Благодаря удобной изогнутой форме, U-образные болты надеваются на трубы соответствующего диаметра, а наличие пластины и гаек позволяет создать жесткое стабильное соединение.
Материал
Хомуты для труб изготовлены из нержавеющей стали А2 – экологически безопасного, прочного и нетоксичного металла, который хорошо противостоит высокой влажности, слабоагрессивным средам, высокотемпературному нагреву и перепадам температур. Скоба подойдет для любых наружных, промышленных и морских (яхты, катера, лодки) применений.
Установка
Проденьте U-образную скобу через трубу или трос, затем наденьте прижимную пластину на резьбовые концы и накрутите гайки. Равномерно затягивайте гайки гаечным ключом до полной фиксации изделия, не допуская при этом деформации трубы.Области применения
- Монтаж трубопроводов (отопление, водоснабжение, газопроводы).
- Крепление воздуховодов и кабельных трасс.
- Такелажные работы и подвес грузов.
- Сборка ограждений, навесов и малых архитектурных форм.
Аналоги:
- DIN 3570
- ГОСТ 24137-80
- ART 9846
- ART 814223
Схема
Размеры
| Резьба, GW (мм) | Общая длина, L (мм) | Длина от пластины, L1 (мм) | Расстояние между осями, A (мм) | Толщина пластины, S (мм) | Диаметр оси, Ø (мм) | Размер ключа, SW (мм) | Под трубу, профиль, d (мм) |
| 4 | 64 | 30 | 30 | 2 | 3,5 | 7 | 26 |
| 5 | 80 | 47 | 35 | 2 | 4,4 | 8 | 30 |
| 6 | 90 | 50 | 35 | 2 | 5,3 | 10 | 29 |
| 8 | 80 | 35 | 35 | 2 | 7,1 | 13 | 27 |
| 8 | 100 | 57 | 35 | 2 | 7,1 | 13 | 27 |
| 10 | 90 | 47 | 50 | 2 | 9 | 17 | 40 |
| 10 | 130 | 67 | 50 | 2 | 9 | 17 | 40 |
Характеристики
-
Тип скобыПрямая
-
Тип хомутаU и П-образные
-
Единицы измеренияшт
-
Артикул8230
-
МатериалНержавеющая сталь А2
