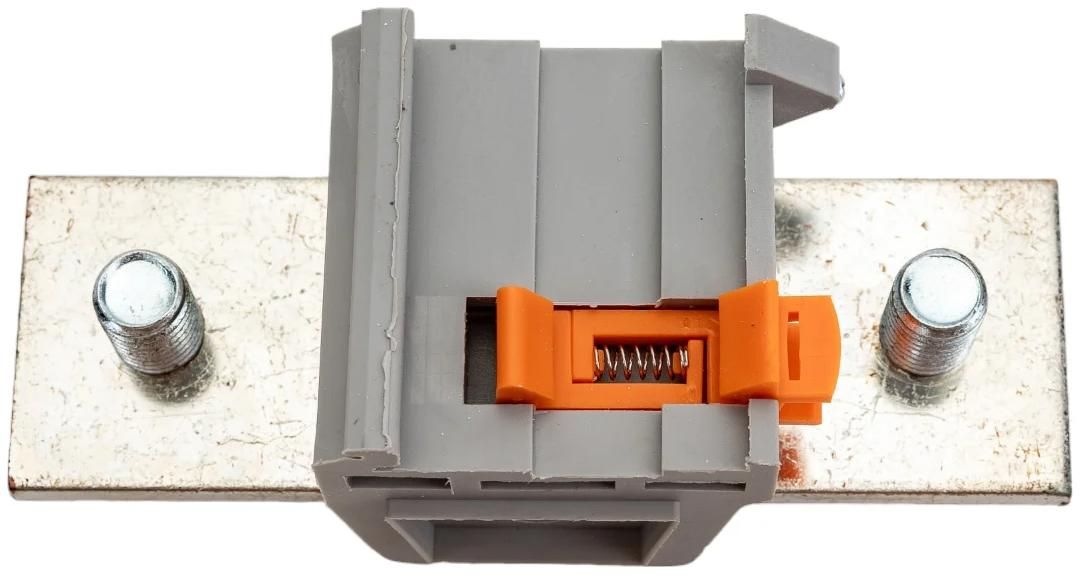

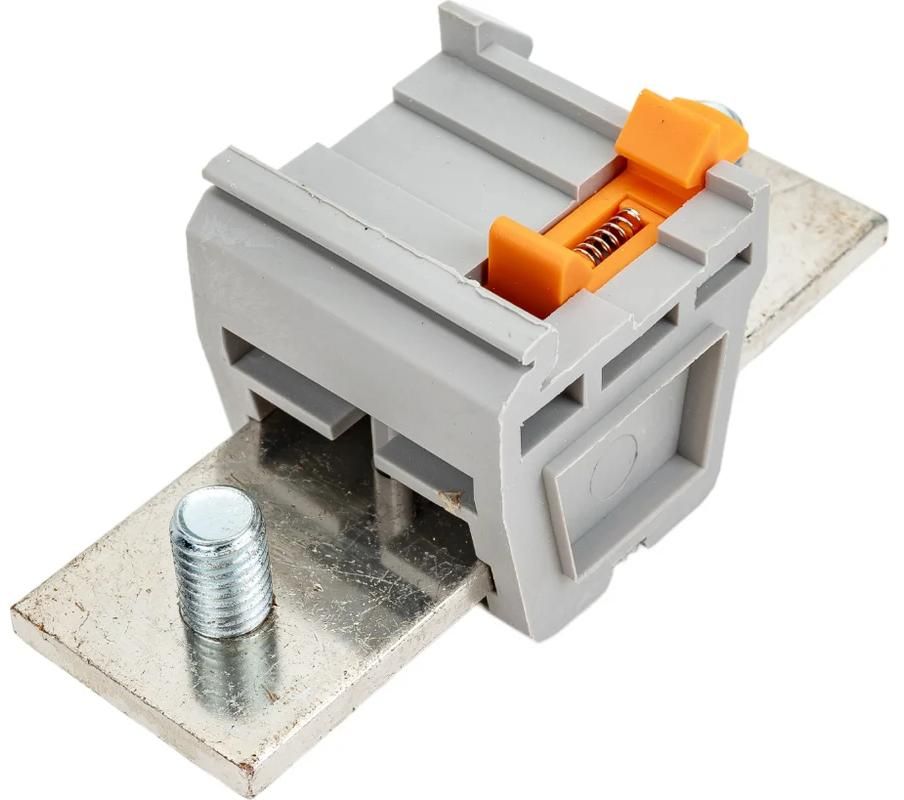

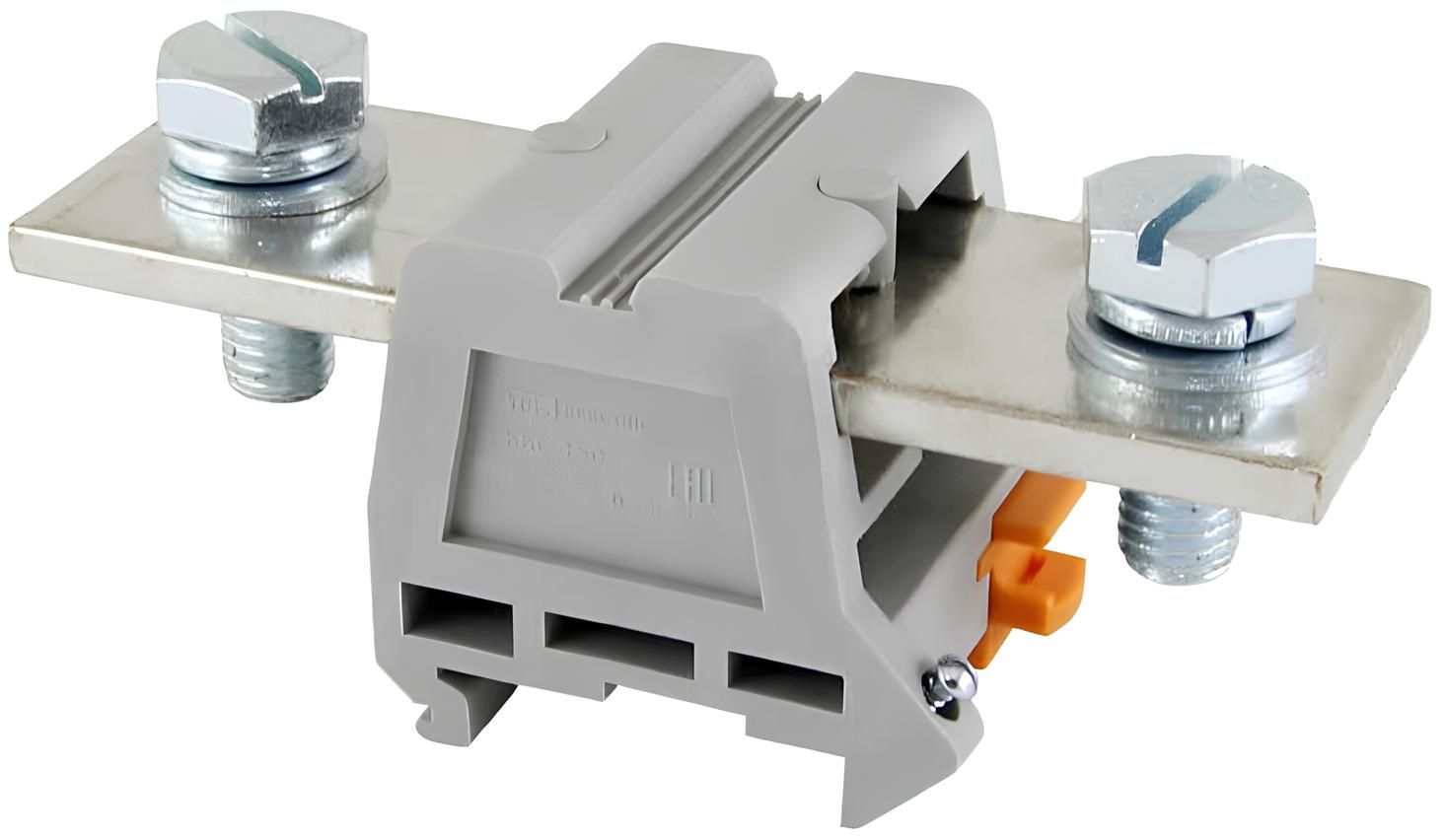

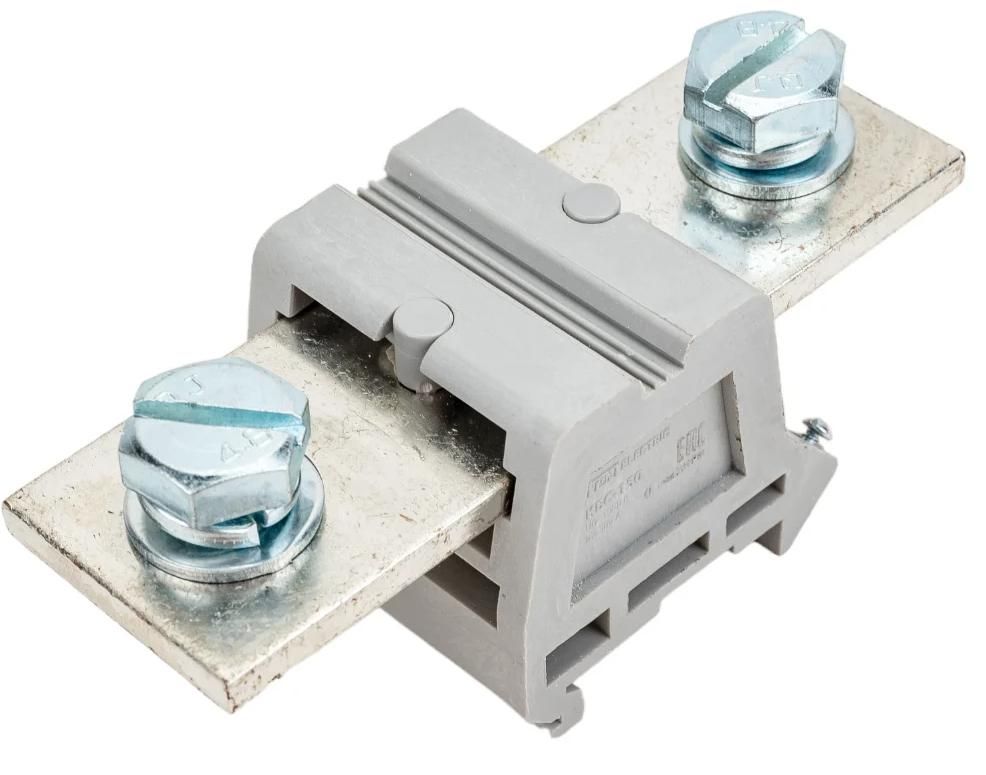

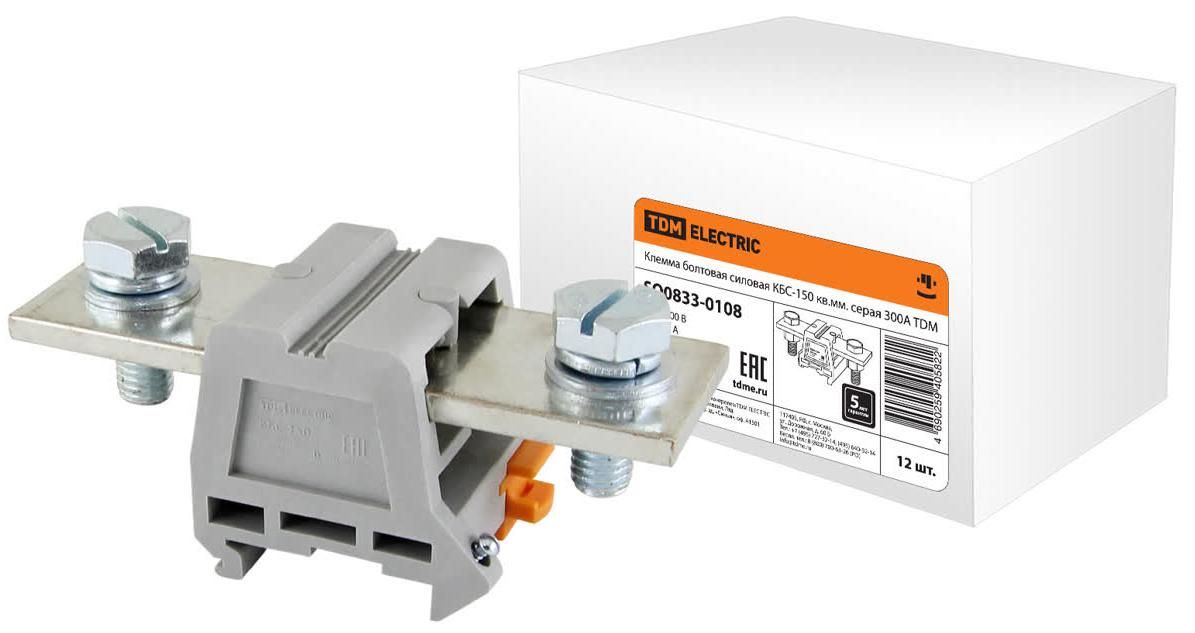

Клемма силовая болтовая 300 А, 50-150 мм² КБС-150 TDM Electric

Болтовая силовая клемма КБС-150 серая (артикул SQ0833-0108) производства TDM Electric — это промышленный распределительный блок повышенной мощности. Она предназначена для надежного подключения, распределения и коммутации силовых медных и алюминиевых кабелей больших сечений (до 150 кв.мм) в электрических шкафах, вводно-распределительных устройствах (ВРУ) и главных распределительных щитах (ГРЩ).

Внутреннее устройство

• Токоведущая шина: сердцем клеммы является массивная контактная пластина, изготовленная из высококачественной электротехнической латуни. Поверхность шины имеет плотное гальваническое лужение, которое полностью исключает окисление и защищает узел от межкристаллитной коррозии.
• Прижимной болтовой механизм: фиксация жил осуществляется с помощью стальных оцинкованных болтов повышенного класса прочности со шлицем под внутренний шестигранник. Такая конструкция позволяет приложить колоссальный контролируемый момент затяжки без риска срыва шлица.

Материал

• Изоляционный корпус: выполнен из термостойкого, негорючего и ударопрочного полиамида (PA 6.6) серого цвета. Материал не поддерживает горение, устойчив к старению, воздействию ультрафиолета и агрессивных паров.
• Откидная защитная крышка: интегрированный прозрачный или полупрозрачный экран из поликарбоната закрывает болтовую группу, обеспечивая защиту от случайного прикосновения к токоведущим частям (класс защиты IP20).

Принцип работы

Кабель со снятой изоляцией вставляется внутрь цилиндрического гнезда клеммы. При вращении силового болта с помощью шестигранного ключа массивный торец болта плотно прижимает и буквально вминает жилу кабеля в луженую латунную шину. Благодаря цилиндрической форме прижимного гнезда, жила кабеля надежно обжимается со всех сторон, обеспечивая максимальную площадь пятна контакта и минимальное переходное сопротивление.

Преимущества

• Биметаллический контакт: благодаря качественному лужению латунной шины, клемма позволяет напрямую соединять медные и алюминиевые кабели без риска образования гальванической пары и последующего разрушения контакта.
• Надежная посадка на DIN-рейку: корпус оснащен универсальным жестким фиксатором под стандартную DIN-рейку 35 мм, а также имеет сквозные монтажные отверстия для крепления винтами непосредственно на текстолитовую или металлическую монтажную панель щита.
• Безопасность обслуживания: наличие защитной крышки позволяет визуально контролировать состояние кабеля и маркировку без демонтажа защиты, полностью исключая удар током при регламентных работах.
• Работа с экстремальными токами: Рассчитана на непрерывное ведение номинального тока до 300 Ампер без критического перегрева корпуса.

Техническая информация

Max сечение провода	150 мм²
Min сечение провода	50 мм²
Номинальное напряжение	220 В
Номинальный ток	300 А

Характеристики

• Бренд
  TDM Electric
• Единицы измерения
  шт
• Вес (г)
  808
• Артикул
  SQ0833-0108
