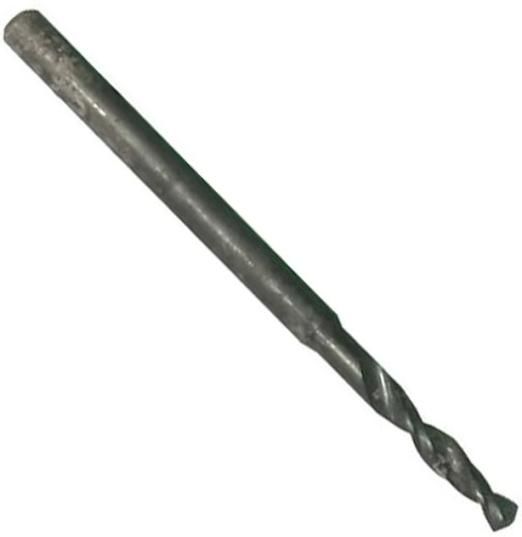

Сверло спиральное твердосплавное для печатных плат ц/х А1 ТУ2-035-853-81 РИ, сталь ВК6М

Сверло спиральное цельное твердосплавное с утолщенным цилиндрическим хвостовиком — это специализированная оснастка повышенной точности, предназначенная для сверления отверстий в печатных платах на станках с ЧПУ. По части конструкции инструмент соответствует требованиям ТУ2-035-853-81 (исполнение 2, неточный аналог - ГОСТ 22093-76, что гарантирует его эксплуатационные характеристики. А по части размеров данные свёрла не совпадают с сеткой, предусмотренной стандартом. Сверла данного типа относятся к классу точности А (повышенная точность) и применяются в радиоэлектронной промышленности для изготовления качественных межсоединений в многослойных и двусторонних печатных платах.

Конструктивные особенности

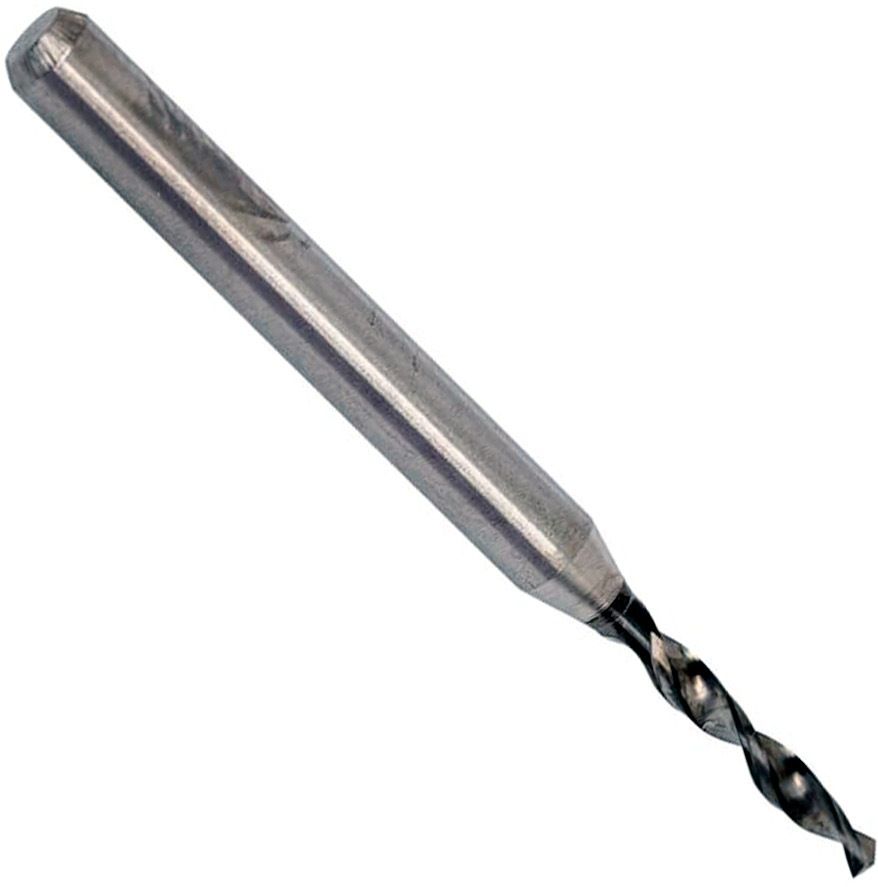

Отличительной чертой данной оснастки является утолщённый цилиндрический хвостовик, диаметр которого превышает диаметр рабочей части. Такая конструкция (исполнение 2 по ТУ2-035-853-81) обеспечивает повышенную жёсткость закрепления сверла в цанговом патроне станка с ЧПУ и исключает вибрации при высокоскоростной обработке. Диаметр хвостовика составляет 2 или 3 мм в зависимости от диаметра рабочей части, что стандартизирует оснастку и упрощает её установку в оборудование.

Материал и технология изготовления

Сверло изготовлено из твёрдого сплава ВК6М — вольфрамокобальтового материала с мелкозернистой структурой. Высокое содержание карбида вольфрама обеспечивает исключительную износостойкость, а кобальтовая связка (6%) придаёт необходимую вязкость для работы на тонких и хрупких материалах. Спиральная конструкция с двумя канавками гарантирует эффективный отвод мелкодисперсной стружки из зоны резания, что критически важно при сверлении стеклотекстолита и других материалов печатных плат.

Назначение и область применения

Оснастка предназначена для использования на высокоскоростных станках с ЧПУ в производстве печатных плат. Повышенный класс точности А обеспечивает минимальные отклонения диаметра отверстия и высокую чистоту поверхности, что соответствует современным требованиям радиоэлектронной промышленности. Сверла применяются для обработки стеклотекстолита, гетинакса, фольгированных материалов и других диэлектриков, используемых в производстве плат. Инструмент выпускался ведущими советскими производителями — Вильнюсским заводом свёрл и Сестрорецким инструментальным заводом, что подтверждает его высокое качество и соответствие стандартам.

Размеры

Диаметр сверла d, мм	Общая длина L, мм	Диаметр хвостовика d1, мм
0,7	22	1,2
0,9	30	2
1,15	32	2
1,4	30	2
1,4	30	3
1,6	30	2
1,7	30	2
1,7	30	3
1,9	30	2
1,9	30	3
1,9	35	3

Характеристики

• Бренд
  РИ
• Тип/форма сверла
  Удлиненное / Спиральное
• Единицы измерения
  шт
• Тип хвостовика
  Цилиндрический
• Угол проточки, град.



  Угол проточки в градусах, x

  130
• Назначение сверла
  Металл
• Материал сверла
  ВК6

• Сверло по металлу
• С цилиндрическим хвостовиком
• Спиральное
