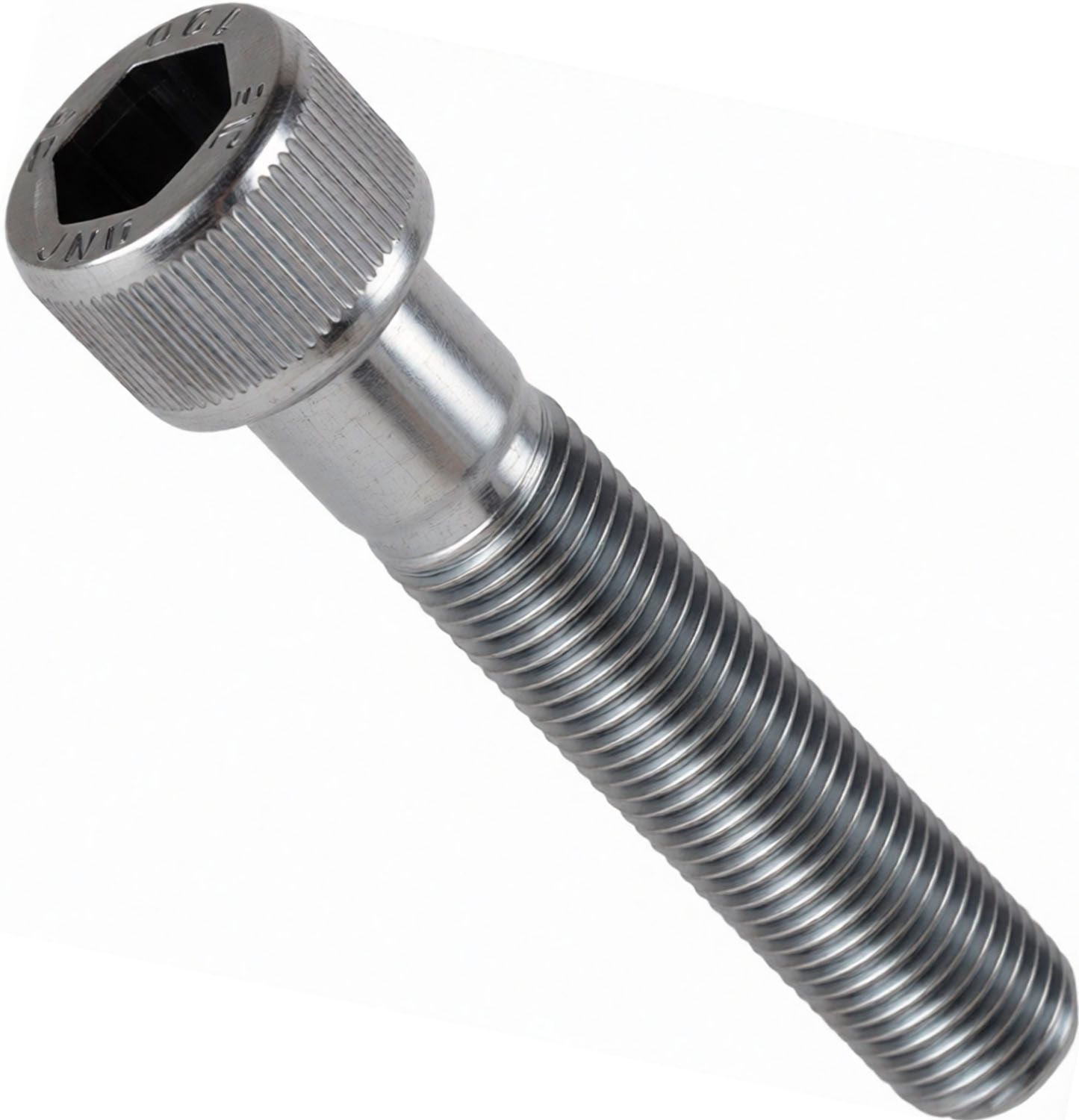

Винт (болт) дюймовый 1/4-28 х 1 (25 мм) с цилиндрической головкой и внутренним шестигранником UNF DIN 912, класс прочности 12.9, оцинкованный

Код товара: WN00304999

Сталь оцинкованная (гальваническое цинкование)

Внешний вид товара может отличаться от представленного на изображении

- +

Цена обновляется

Применяется в американском автомобилестроении и машиностроении.
Высокопрочный крепеж с дюймовой резьбой UNF.
Размеры в соответствии со спецификациями ASME B18.3 (аналог DIN 912).
Тип резьбы: мелкая UNF (угол при вершине 60°), полная и неполная.
Мелкая резьба UNF обладает повышенной стойкостью к самоотвинчиванию под воздействием сильных вибраций по сравнению с крупной резьбой UNC.
Большое число ниток на дюйм (шаг) повышает вибростойкость соединения.
Цилиндрическая головка под шестигранник (Inbus) дюймовой серии.
Класс точности: 2А (средний).
Качественное цинковое покрытие обеспечивает надежную антикоррозийную защиту, позволяя использовать винт в подкапотном пространстве и внешних узлах техники.
Высокий класс прочности - 12.9.
Возможность посадки головки над поверхностью и в углубление.

Подробнее

О товаре
Отзывы (0)

Дюймовый высокопрочный винт 1/4"-28х1 DIN 912 имеет высокую цилиндрическую головку с внутренним шестигранником и стержень с мелкой неполной американской резьбой UNF. Геометрические и технические параметры крепежа соответствуют стандарту ASME B18.3 (аналог DIN 912). Предел прочности на разрыв составляет 170.000 psi по ASTM A574 или 1200 Н/мм² по SAE 898-1. Мелкошаговая резьбовая накатка обеспечивает винтовому соединению сопротивляемость к ослаблению затяжки под воздействием вибронагрузок и дает возможность точной регулировки.

Ключевая особенность — мелкая дюймовая резьба (UNF), которая отличается от метрической и крупной дюймовой (UNC). Она обеспечивает лучшую сопротивляемость самоотвинчиванию при вибрациях и позволяет создавать более прочные соединения в тонкостенных деталях. Поверхность винта имеет надежное цинковое покрытие, защищающее от коррозии в условиях умеренной влажности. Идеальная геометрия резьбы гарантирует точную посадку в узлы американского, британского или японского производства.

Применение

Дюймовый болт 12.9 с мелкой резьбой UNF используется в ответственных узлах крепления, подверженных ударно-динамическим нагрузкам, вибрации и переменным температурам. Основные сферы применения:

машиностроение: двигатели, трансмиссии, подвески;
производство высокоточных приборов, прецизионных механизмов, измерительных устройств;
сборка автомобилей для рынков с дюймовой системой мер (США, Великобритания);
ремонт и сервис импортной техники и оборудования, изначально спроектированного под дюймовый крепеж с мелкой резьбой UNF.

Установка

Благодаря рифленой головке винт (болт) 12.9 под шестигранник HEX можно завинчивать вручную. Устойчивый к нагрузкам шлиц позволяет дотянуть крепеж Г-образным ключом с максимально возможным усилием. Обычно вкручивается в резьбовые отверстия с посадочным местом под цилиндрическую головку. Свинчивание деталей может выполняться как с использованием гайки, так и без нее. Низкая вероятность срыва шлица дает возможность многократного монтажа/демонтажа.

Пояснение: Под шагом резьбы понимается количество нитей на дюйм, длина метиза измеряется от головы.

Метрические аналоги:

DIN 912
ISO 12474

Размеры

Винт (болт) с цилиндрической головкой и внутренним шестигранником DIN 912 - схема, чертеж

Диаметр резьбы, d	1/4" (6,4 мм)
Длина от головки, l	1" (25 мм)
Длина резьбы, b	1" (25 мм)
Высота головки, k	0,25" (6,4 мм)
Диаметр головки, d_k	3/8" (9,5 мм)
Размер ключа, S	3/16"
Количество ниток на дюйм	28

Характеристики

Тип винта

Дюймовый
DIN

912
ISO

12474
Единицы измерения

шт
Шлиц

Шестигранник (HEX)
Тип дюймовой резьбы

UNF
Форма головки

Цилиндрическая с внутренним шестигранником
Размер шага резьбы

Мелкий
Класс прочности

12.9
Артикул

872181
Материал

Оцинкованная сталь
Штрих код

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
