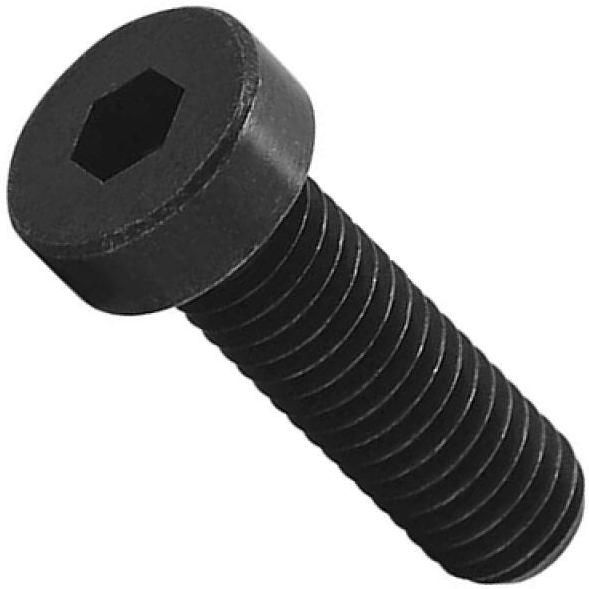

Винт с низкой цилиндрической головкой UNF DIN 7984, класс прочности 10.9 (Grade 8), сталь без покрытия

Дюймовый высокопрочный винт (болт) DIN 7984 имеет стержень с полной или частичной американской резьбой мелкого шага UNF и низкую цилиндрическую головку под шестигранник. Изготовлен из углеродистой стали с черным оксидным покрытием. В результате термической закалки и отпуска метиз приобрел повышенную прочность класса 10.9, что соответствует Grade 8 по SAE J429. Временное сопротивление разрыву – 1000 Н/мм² (150.000 psi), предел текучести – 900 Н/мм² (130.000 psi). Он не изменяет физических и механических свойств в диапазоне температур от -50°С до +150°С.

Ограничения по нагрузке

Винт DIN 7984 имеет головку уменьшенной высоты и соответственно меньшую глубину шлица. Из-за этой геометрической особенности у него понижена нагрузочная способность, поэтому не рекомендуется для использования в высоконагруженных соединениях, требующих высокого усилия затяжки. Тем не менее, он соответствует остальным требованиям к материалу и характеристикам, относящимся к классу прочности 10.9 (Grade 8).

Мелкая резьба UNF

Мелкий шаг резьбы UNF обеспечивает большее количество витков на единицу длины, что повышает сопротивление самопроизвольному ослаблению, улучшает герметичность соединения и позволяет добиться более точной регулировки при сборке.

Профиль американской резьбы UNF аналогичен профилю мелкой метрической (М), однако эти резьбы не являются взаимозаменяемыми.

Особенности использования

Черный винт 10.9 с мелкой резьбой создает виброустойчивое соединение, вкручиваясь в тело металлической детали или путем навинчивания гайки. Используется в местах, где высокая головка нежелательна или может помешать работе движущихся частей. При скрытой установке не требует изготовления глубоких посадочных гнезд. К винту с внутренним шестигранником можно приложить большой момент затяжки при помощи имбусового ключа и тем самым повысить надежность крепления.

Применение

• Машиностроение: двигатели, трансмиссии, подвески.
• Сборка автомобилей для рынков с дюймовой системой мер (США, Великобритания).
• Ремонт и сервис импортной техники, приборов и оборудования, изначально спроектированных под дюймовый крепеж UNF.

Аналоги DIN 7984:

• ISO 14580 (c внутренним шлицем под ключ TORX)
• DIN 6912 (с внутренним шестигранником под ключ HEX)

Размеры

Характеристики

• Тип винта
  Дюймовый
• DIN
  7984
• ГОСТ
  11738-84
• ISO
  14580
• Единицы измерения
  шт
• Шлиц
  Шестигранник (HEX)
• Тип дюймовой резьбы
  UNF
• Форма головки
  Цилиндрическая с внутренним шестигранником
• Размер шага резьбы
  Мелкий
• Класс прочности
  10.9
• Материал
  Сталь
• Название на упаковке (ориг. название)
  Hexagon socket head cap screws with low head
