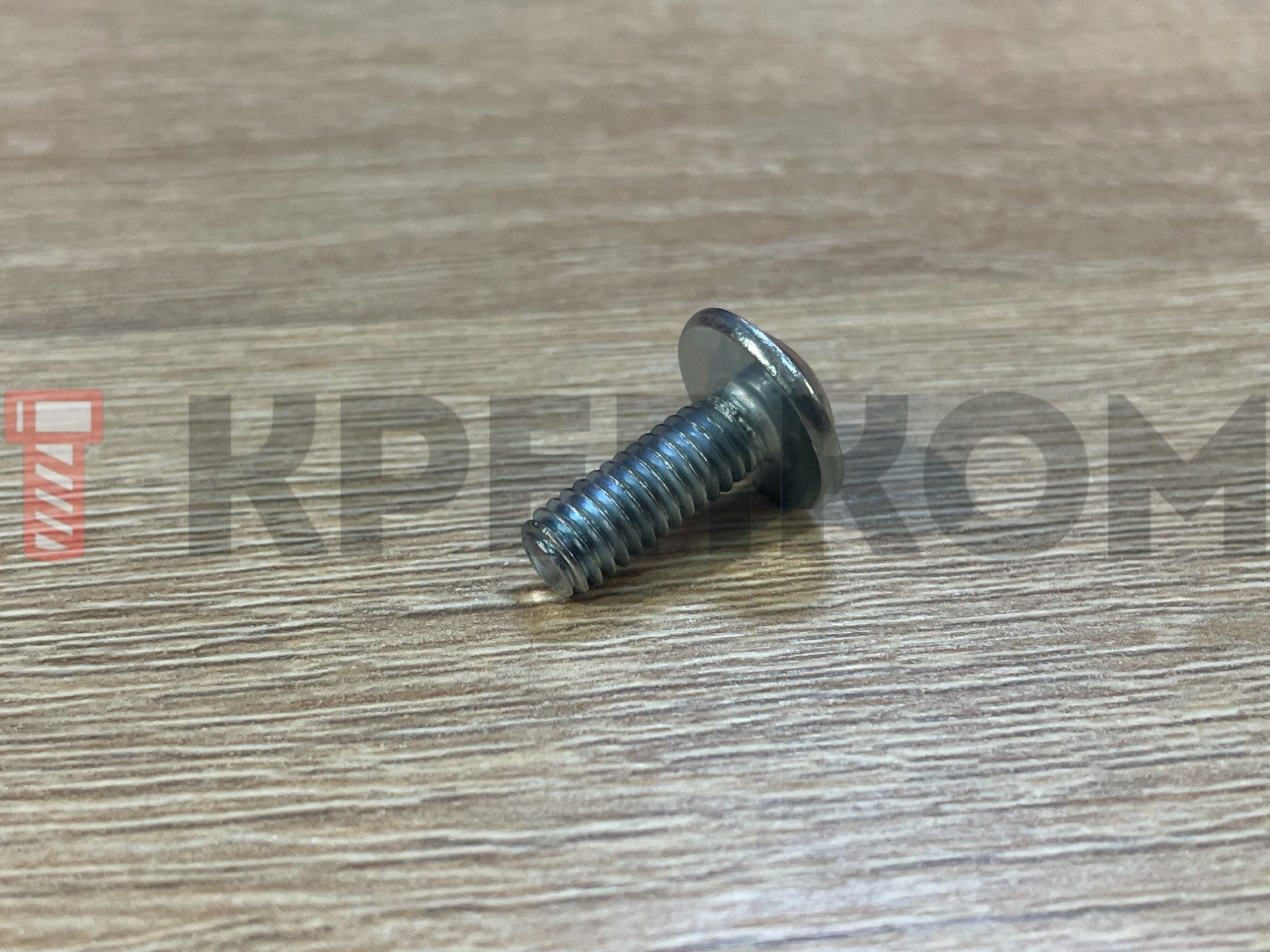

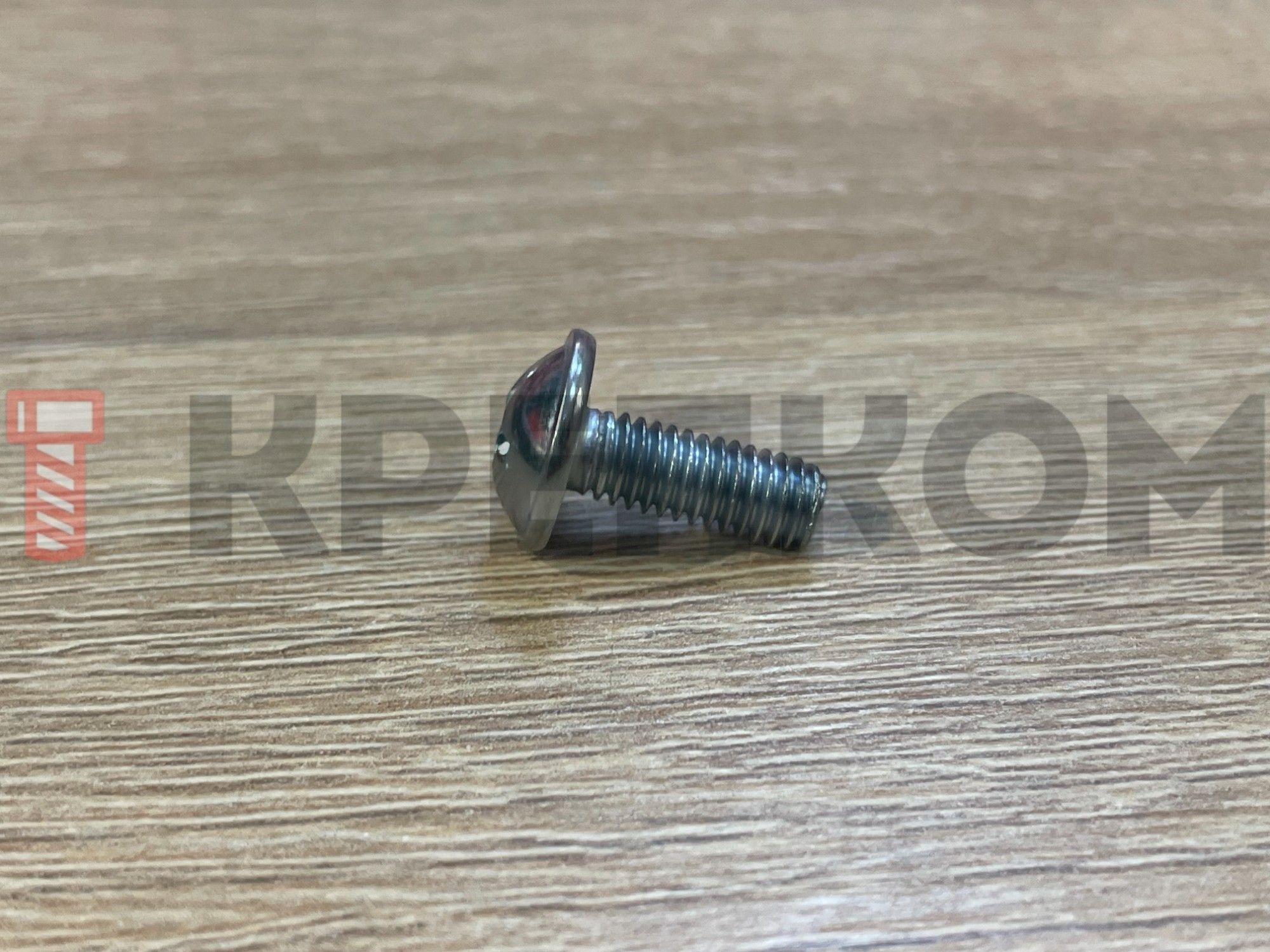

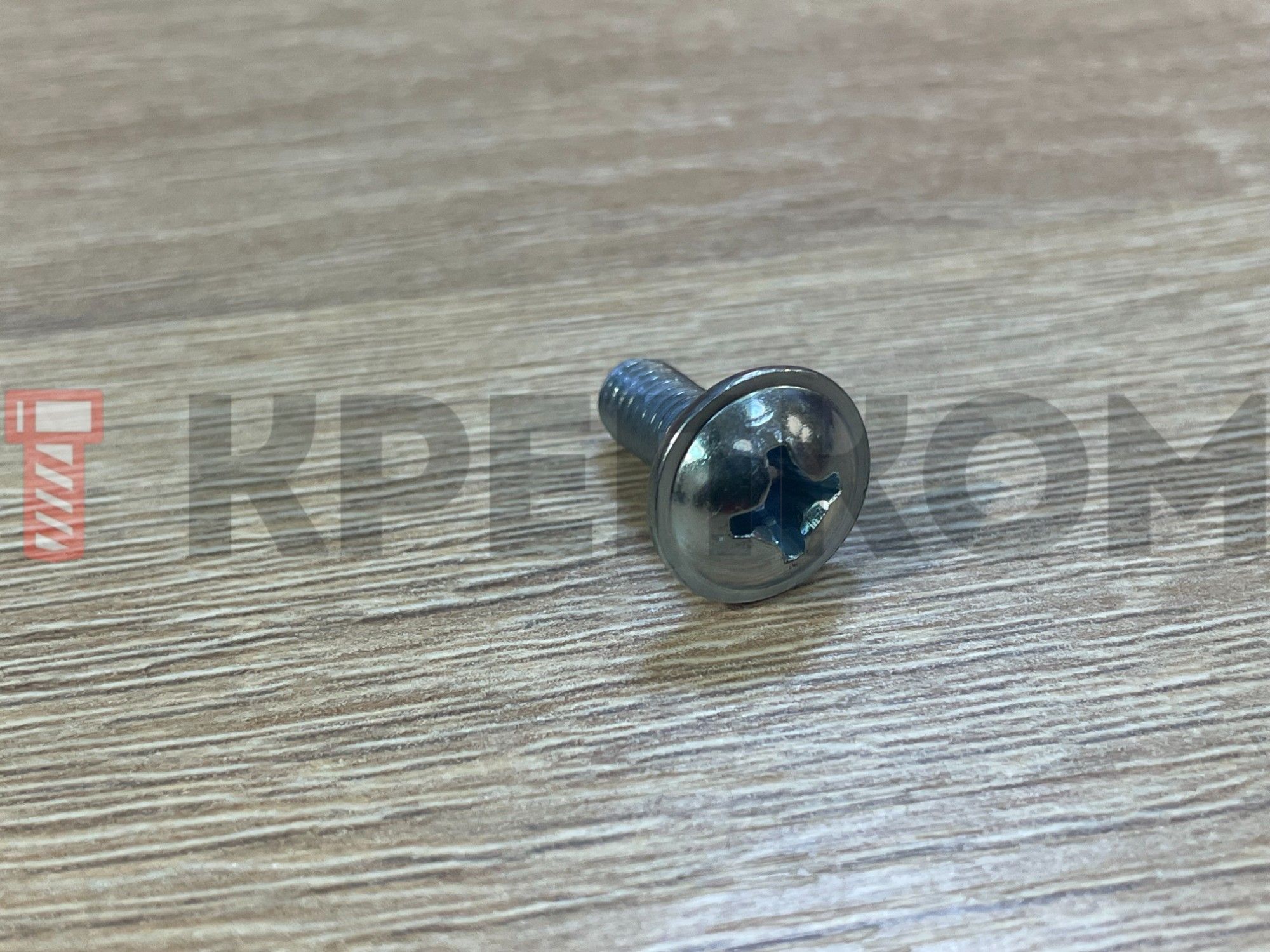

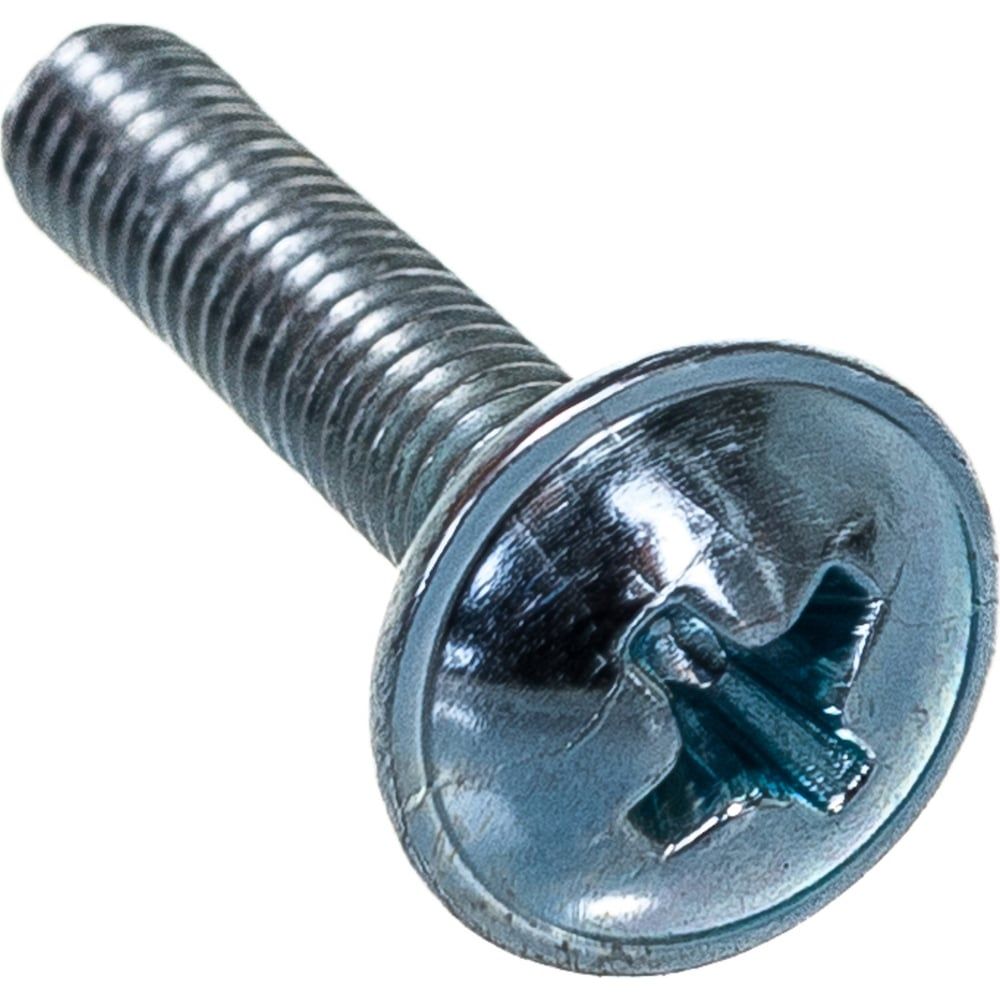

Винт с полукруглой головкой PH с прессшайбой, оцинкованная сталь

Винт с прессшайбой и шлицем PH - это метиз для скрепления тонкостенных и деформируемых материалов с металлическим основанием. Его основное назначение - создание надёжного соединения без риска повреждения поверхности за счёт широкого фланца (прессшайбы), равномерно распределяющего нагрузку. Для изготовления используется углеродистая сталь, а для защиты от коррозии наносится гальваническое цинковое покрытие.

Конструкция и назначение

Винт состоит из цельного стального стержня с накатанной полной метрической резьбой (диаметры от М1,4 до М3) и низкой полукруглой головки. Под головкой напрессован плоский буртик - прессшайба. В головке сформирован шлиц типа PH (Phillips) - крестообразное углубление с четырьмя симметричными радиальными пазами, предназначенное для заворачивания отвёрткой или битой соответствующего размера. Стандартный шлиц PH обеспечивает надёжную передачу крутящего момента от шуруповёрта и центрирует биту, снижая риск «срыва» и повреждения головки при затяжке по сравнению со шлицом SL.

Широкая прессшайба выполняет функцию увеличенной шайбы, предотвращая продавливание и деформацию мягких материалов (тонкого металла, пластика, фанеры, ДСП) и обеспечивая плотный прижим на большой площади. Такая конструкция винта исключает необходимость в дополнительных шайбах, ускоряя монтаж, и позволяет использовать его как в глухих резьбовых отверстиях, так и в сквозном монтаже с гайкой. Винт предназначен для профессионального и бытового применения в мебельном производстве, машиностроении, приборостроении и сборке конструкций.

Размеры

Диаметр резьбы М, мм	Шаг резьбы, мм	Общая длина, мм
М1,4	0,3	6
М1,7	0,35	4,5
М2	0,4	5 - 12
М2,5	0,45	3 - 12
М3	0,5	5 - 30

Характеристики

• Единицы измерения
  шт
• Шлиц
  Phillips (PH)
• Форма головки
  Полукруглая / Прессшайба
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  4.6
• Материал
  Оцинкованная сталь
• Название на упаковке (ориг. название)
  Cross recessed pan head screws with collar

• с крестообразным шпицом
• С полукруглой головкой
• Оцинкованные
• Оцинкованные с полукруглой головкой
• С крестообразным шлицом и полукруглой головкой
