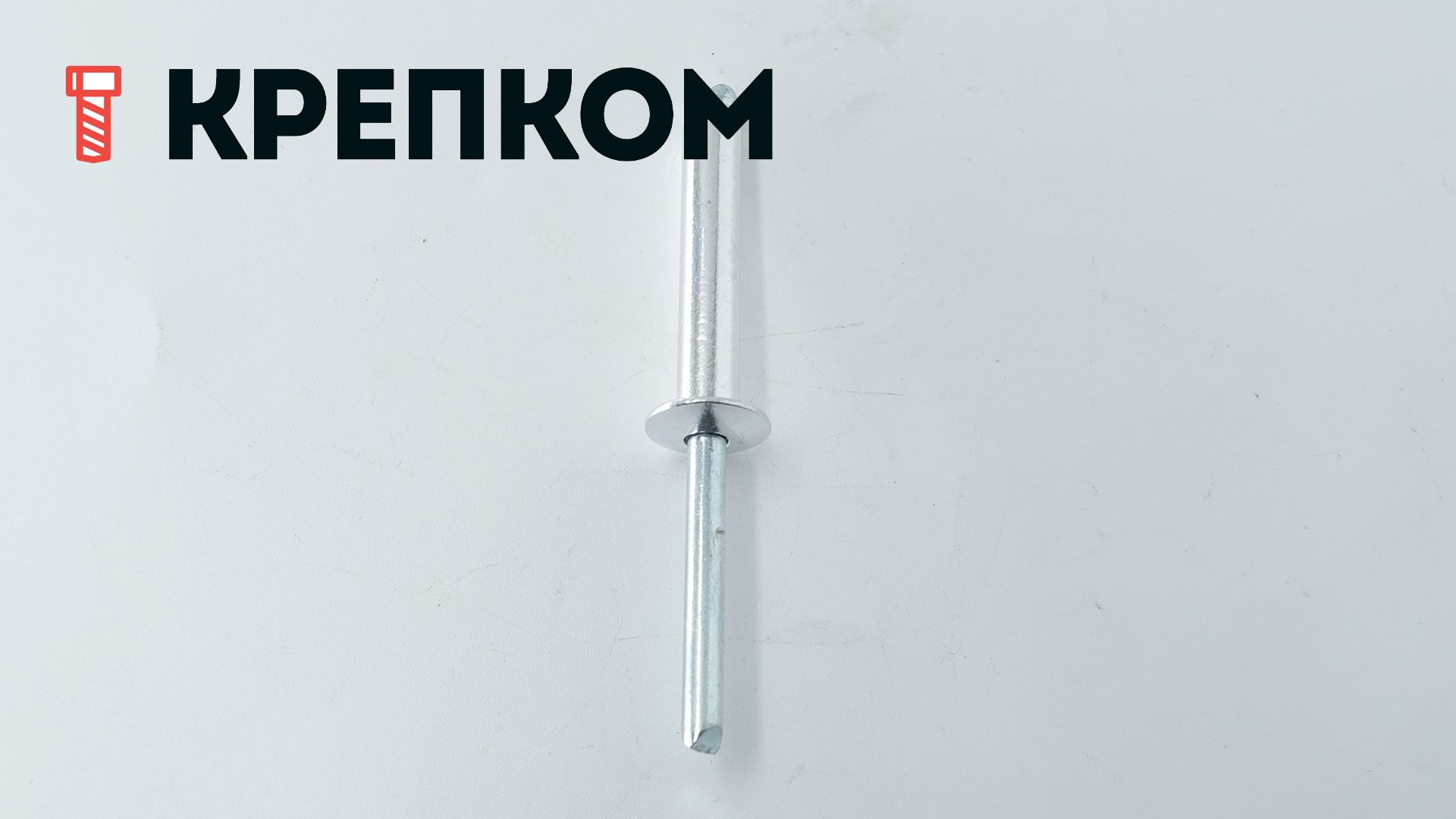

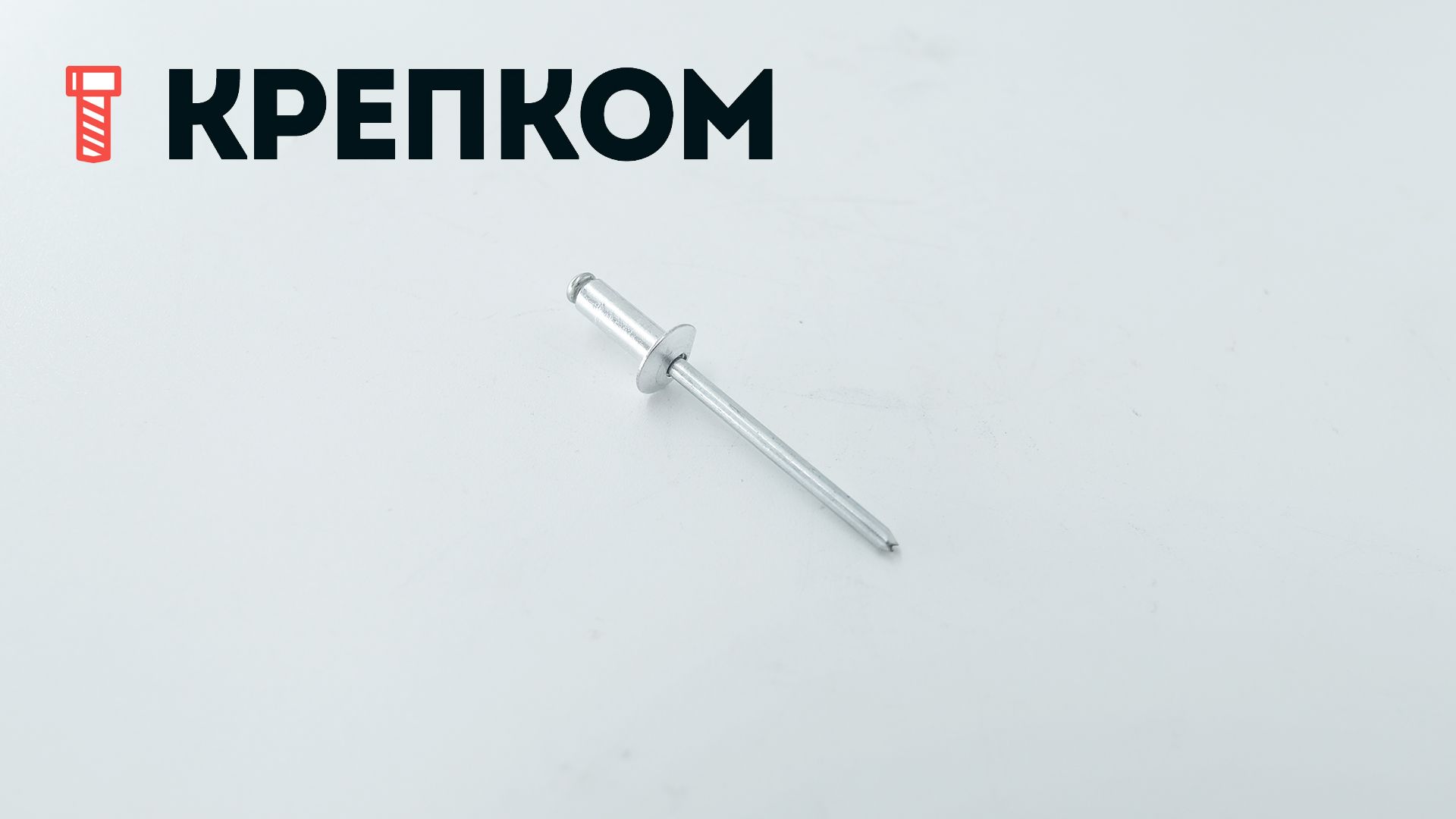

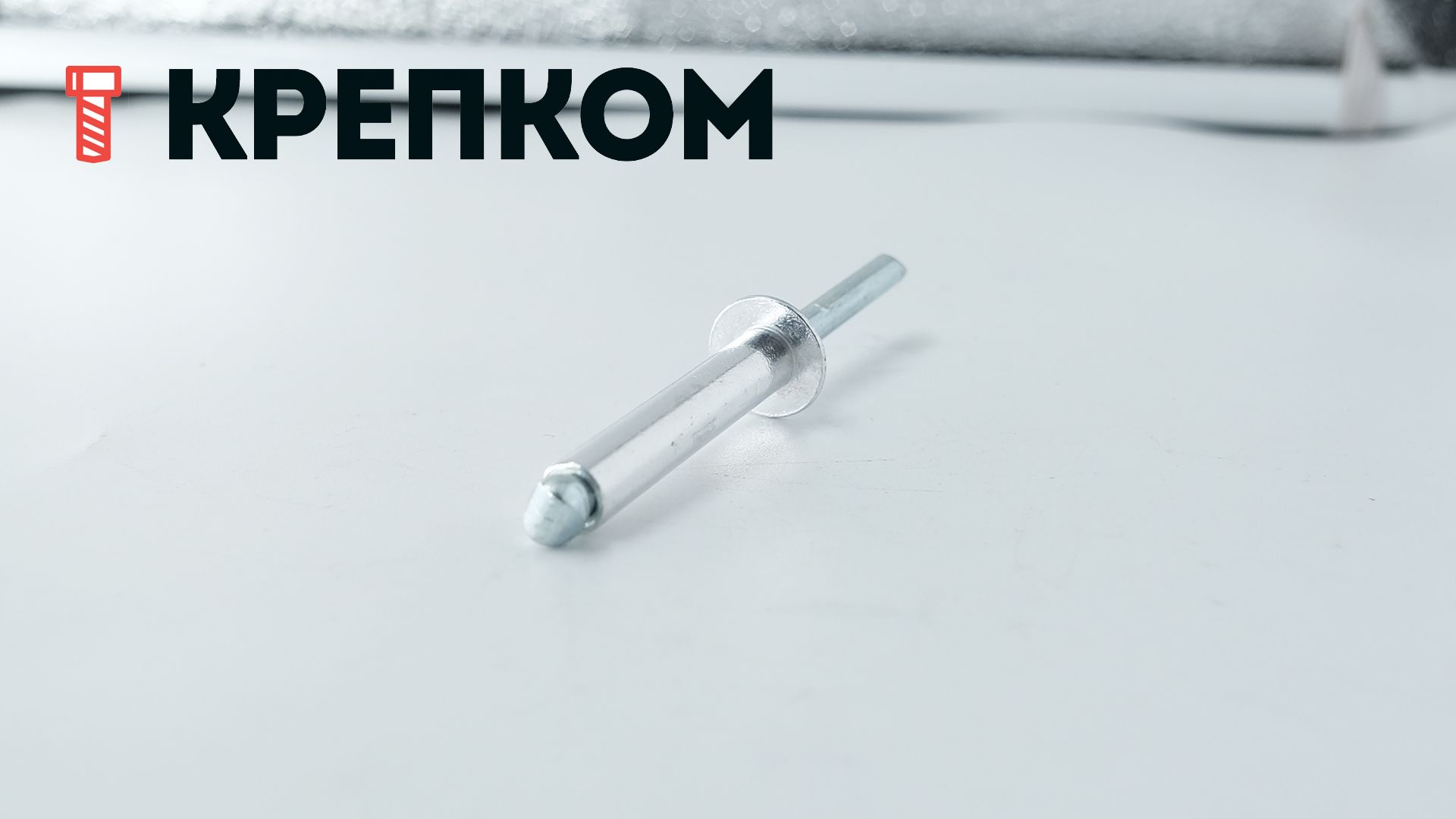

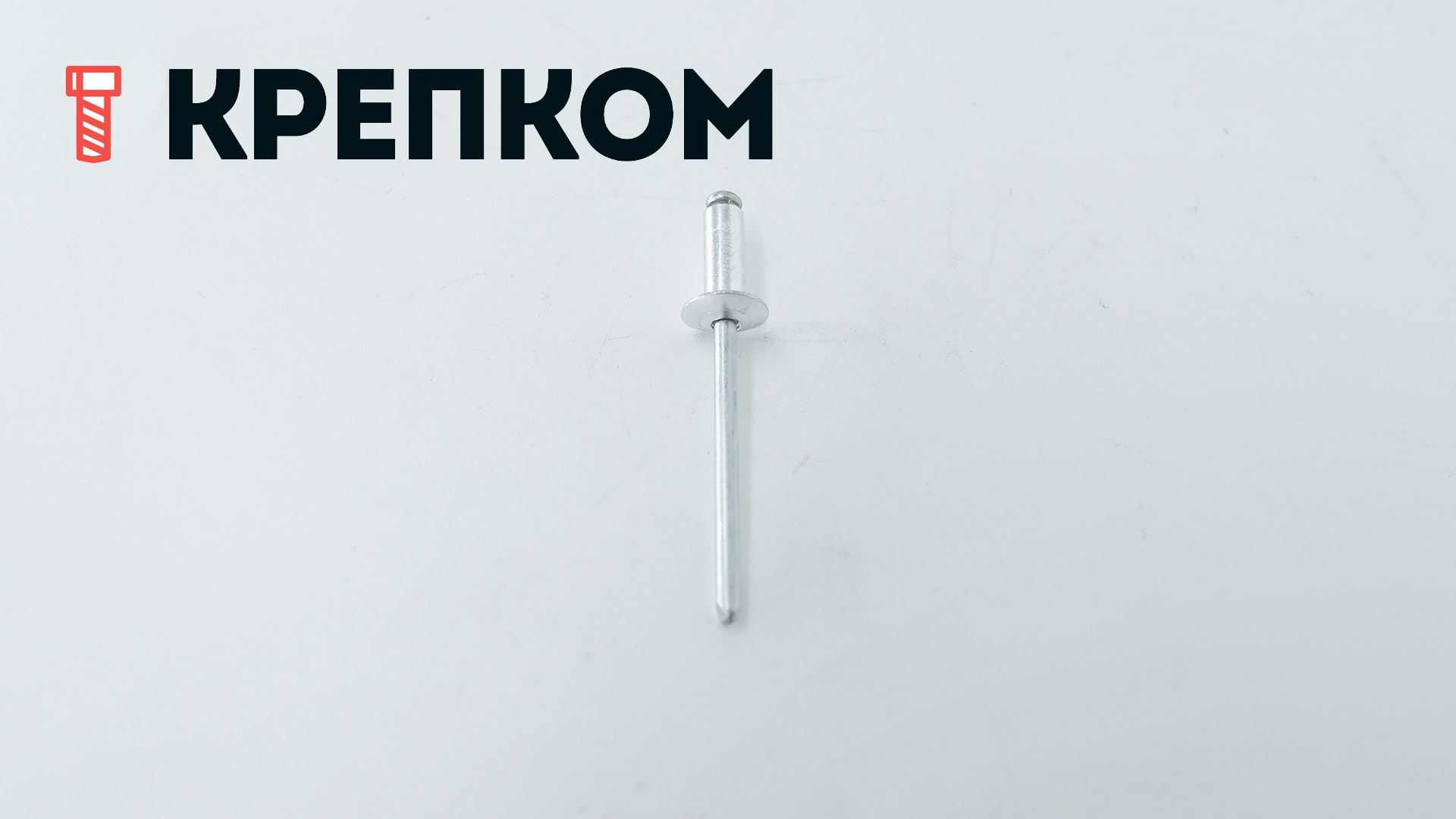

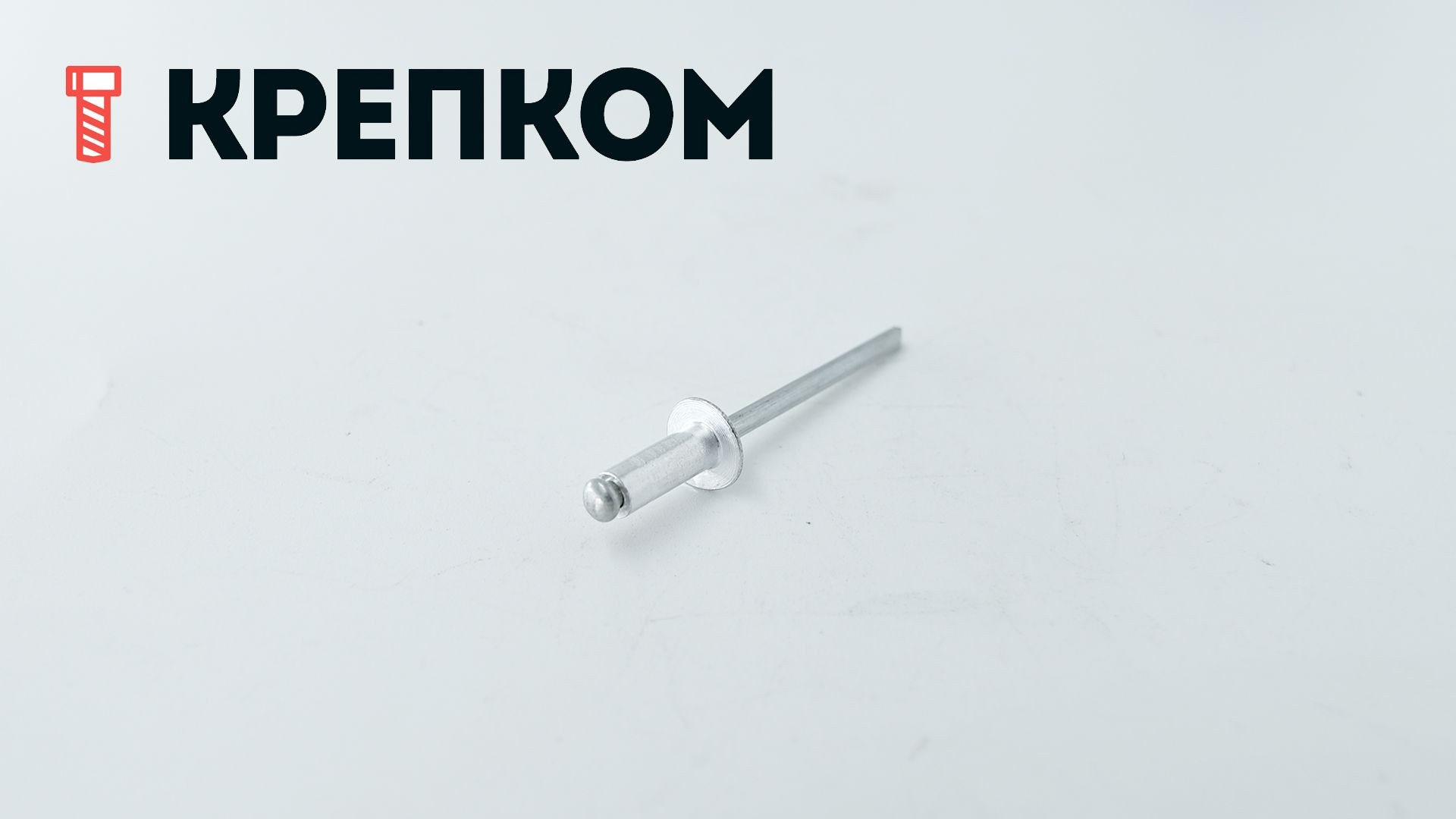

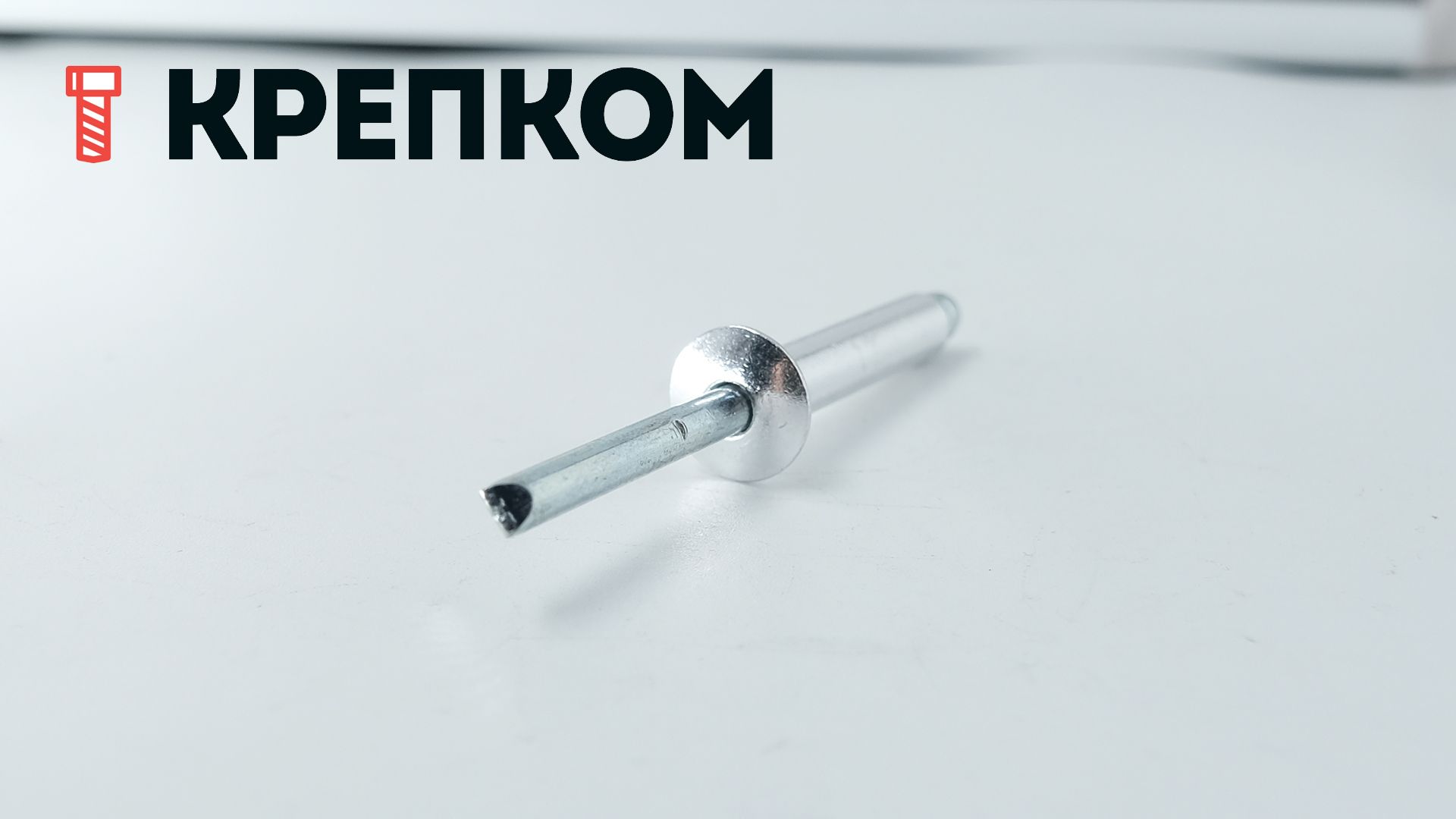

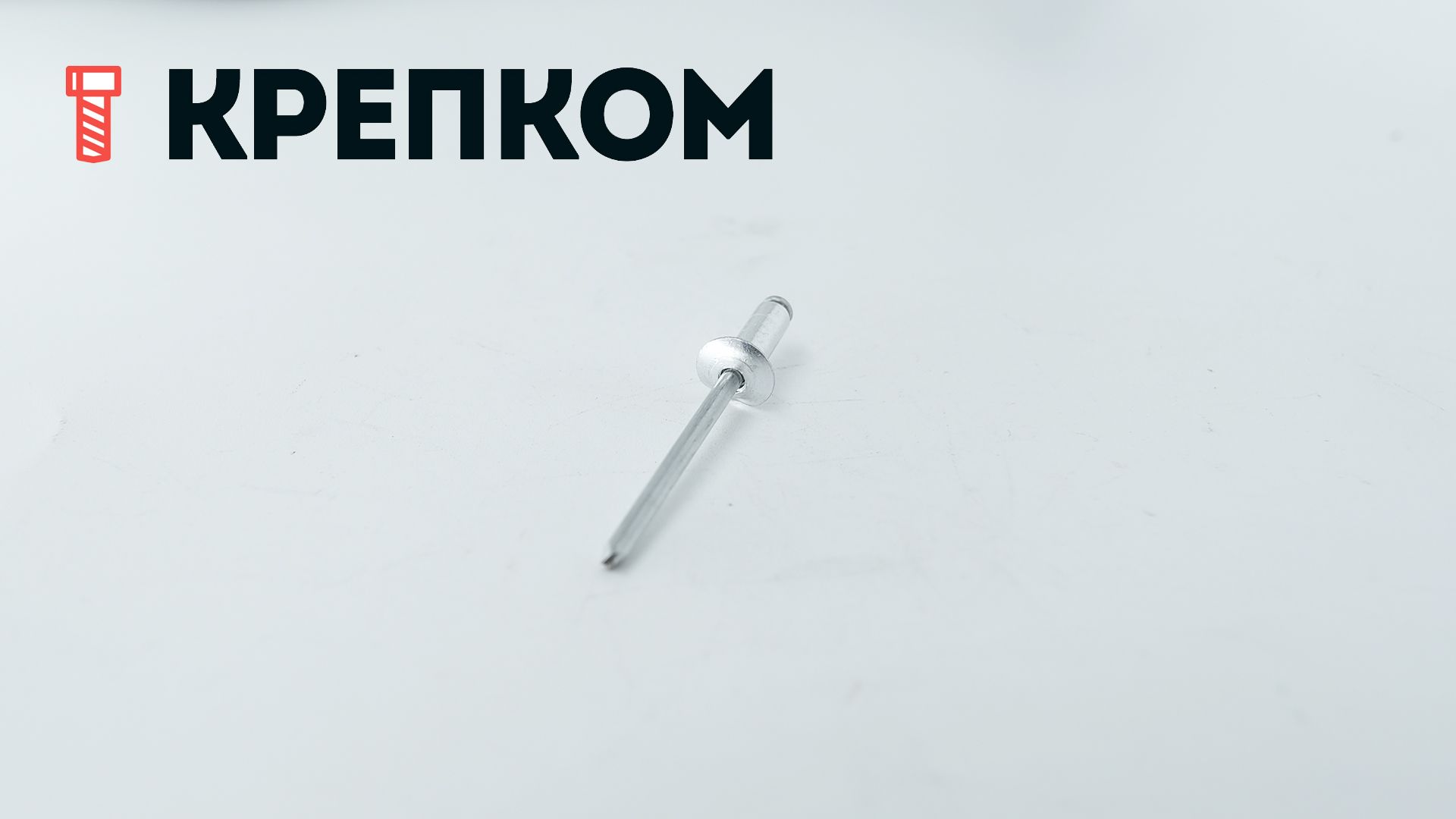

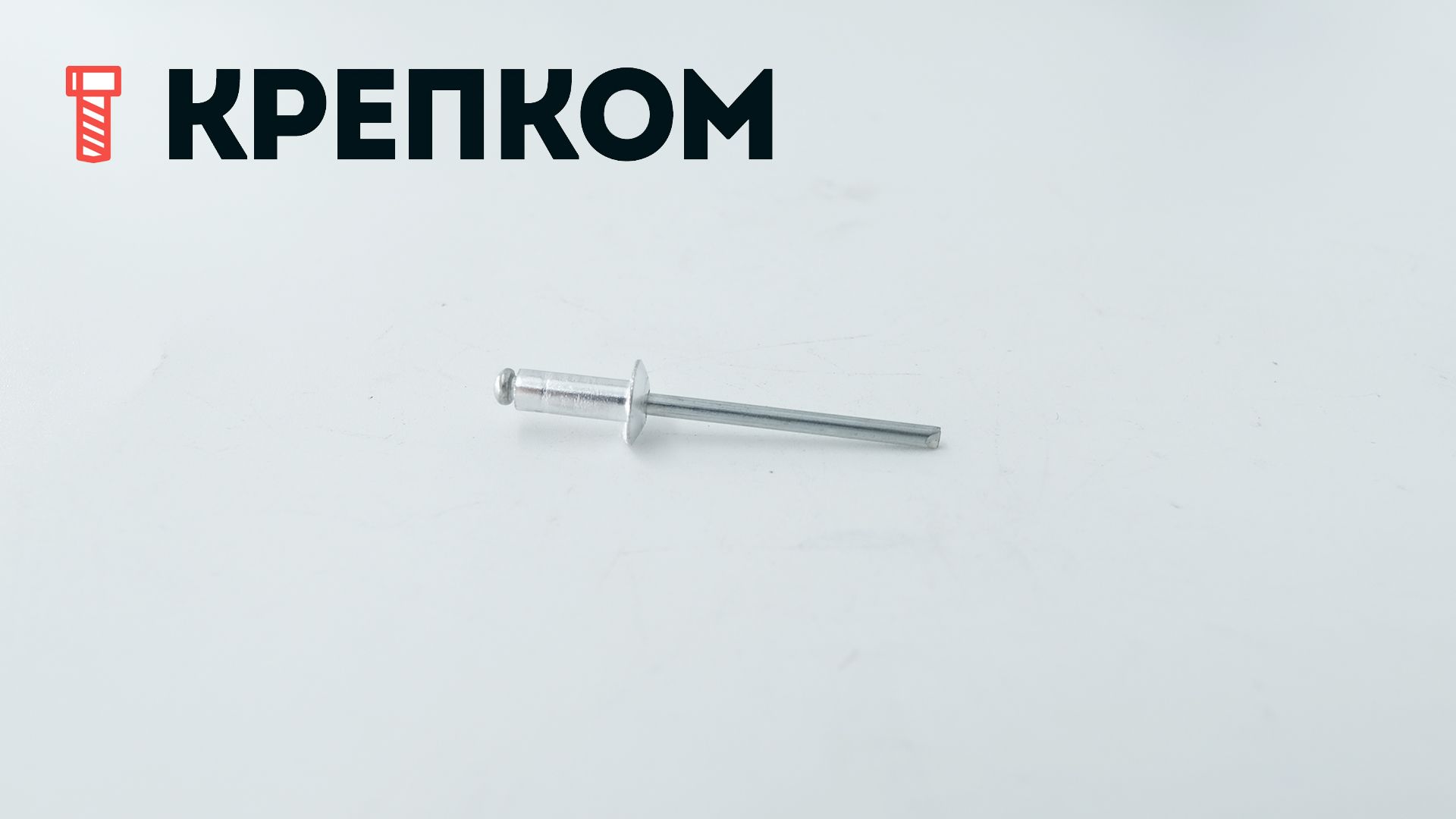

Заклёпка вытяжная алюминий/сталь – один из самых распространённых крепёжных элементов для соединения методом клёпки алюминиевых и стальных листовых материалов различной толщины. Пластичная гильза из алюминия AlMg 3,5 формирует стойкое к коррозии соединение, а жёсткая ножка из оцинкованной стали S-25 придаёт ему стойкость к высоким нагрузкам на растяжение и срез. Комбинированная алюминиевая заклёпка со стальным сердечником снабжена стандартным бортом для универсального применения. Отрывные заклёпки данной серии выпускаются с длиной гильзы от 4,0 до 50 мм, её размер определяет толщину скрепляемого пакета материалов, которая может составлять от 0,5 до 45 мм.

Свойства

Высокая технологичность монтажа
Высокая степень сжатия соединяемых материалов
Гарантированное качество соединения
Не требуется специальное обучение
Возможность соединения различных материалов
Антивандальность соединения
Гильза: алюминий Al Mg 3,5 Стержень: сталь оцинкованная

Применение

Производство лестниц, вентиляционных коробов, шкафов, дверей, холодильников и т.д.

Установка

Установка заклепки цветные алюминий/сталь со стандартным бортиком

Нагрузки

Диаметр гильзы d1, мм	Срез, кН	Разрыв, кН
2,4	0,40	0,50
3,0	0,75	0,85
3,2	0,88	1,15
4,0	1,25	1,80
4,8	1,85	2,80
5,0	2,25	3,00
6,0	2,50	3,90
6,4	3,00	5,00
7,8	6,00	6,50

Размеры

схема Заклепки цветные алюминий/сталь со стандартным бортиком

Диаметр гильзы, d₁, мм	Длина гильзы L, мм	Диаметр сверла, мм	Диаметр бортика d₂, мм	Толщина бортика K, мм	Толщина пакета материалов E, мм
2,4	4	2,5	5	0,55	0,5-2,0
	6				2,0-4,0
	8				4,0-6,0
	10				6,0-8,0
	12				8,0-10,0
	5				0,5-2
3	4	3,1	6,5	0,8	0,5-1,5
	5				0,5-2,5
	6				1,5-3,5
	7				1,5-4,5
	8				3,5-5,5
	10				5,5-7,0
	12				7,0-9,0
	14				9,0-11,0
	16				11,0-13,0
	18				13,0-15,0
3,2	4	3,3			0,5-1,5
	5				0,5-2,5
	6				1,5-3,5
	8				3,5-5,5
	10				5,5-7,0
	12				7,0-9,0
	15				9,0-12,0
	18				12,0-15,0
	20				15,0-17,0
	24				-
	25				17-22
4	5	4,1	8	1	0,5-2,5
	6				1,5-3,0
	7				3,0-4,5
	8				3,0-5,0
	10				5,0-6,5
	12				6,5-8,5
	14				8,5-10,5
	16				10,5-12,5
	18				12,5-14,5
	20				14,5-16,5
	24				-
	25				16,5-21,5
	30				21,5-26,0
	35				26-30
	40				30-35
4,8	6	4,9	9,5	1,1	0,5-3,0
	8				3,0-4,5
	10				4,5-6,0
	12				6,0-8,0
	14				8,0-10,0
	16				10,0-12,0
	18				12,0-14,0
	20				12,0-16,0
	21				14,0-17,0
	24,0				17,0-20,0
	25,0				16,0-21,0
	27,0				20,0-23,0
	30,0				23,0-25,0
	32,0				25,0-27,0
	35,0				27,0-30,0
	40,0				30,0-35,0
	45,0				35,0-40,0
	50,0				40,0-45,0
	28				21,5-24
5	6	5,1			0,5-3,0
	8				3,0-4,5
	10				4,5-6,0
	12				6,0-8,0
	14				8,0-10,0
	16				10,0-12,0
	18				12,0-14,0
	20				14,0-16,0
	25				16,0-21,0
	30				21,0-25,0
	35				25,0-30,0
	40				30,0-35,0
	45				35,0-40,0
	50				40,0-45,0
6	8	6,1	12	1,5	2,0-4,0
	10				4,0-6,0
	12				6,0-8,0
	14				8,0-10,0
	16				10,0-11,0
	18				11,0-13,0
	20				13,0-15,0
	25				15,0-20,0
	30				20,0-24,0
	35				24,0-29,0
	22				12,5-17
	40				29,5-35
6,4	12	6,5	13	1,8	2,0-6,0
	15				6,0-9,0
	18				9,0-12,0
	21				10,0-14,0
	22				12,0-16,0
	25				14,0-18,0
	26				16,0-20,0
	30				20,0-24,0
	35				24,0-29,0
	50				29,0-42,0
	10				2-5
	14				6-9
	16				6-9
	20				9-12
	28				20-24
	40				29,5-35
7,8	15	8	14	2	6,0-9,0
	22				9,0-16,0
	26				16,5-21
	30				20,5-25

Характеристики

Бренд

BRALO
Единицы измерения

шт
Материал

Алюминий-Сталь

* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара. Представленная информация не является публичной офертой
