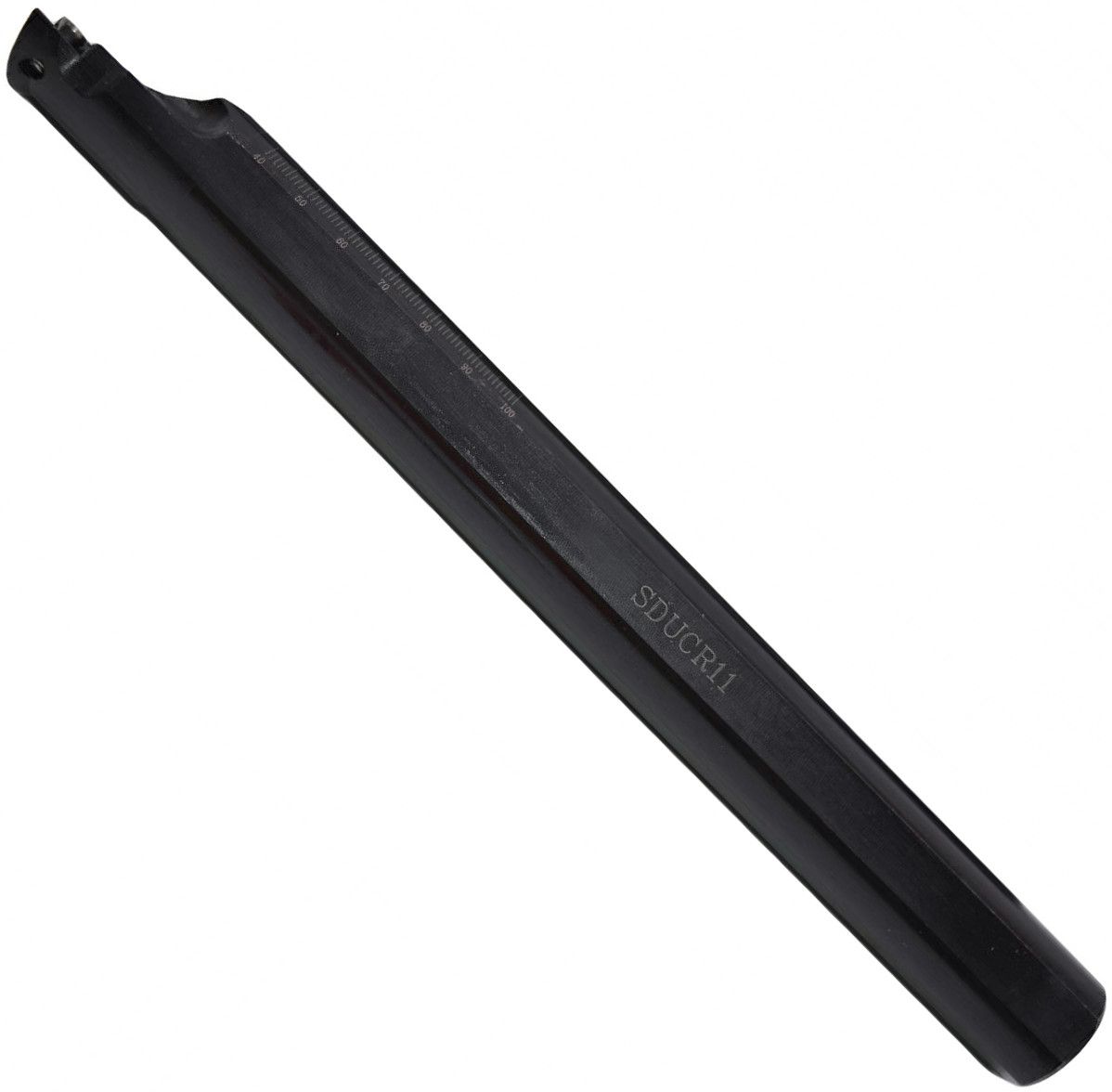

Державка резца расточного для глухих отверстий 20 мм S20R-SDUCR11, правая
Код товара: WN00203498
-
+
Цена
2634 руб.
Токарная державка расточного резца для глухих отверстий 20 мм S20R-SDUCR11 правого исполнения предназначена для внутренней обработки металла - контурного точения. Крепление пластин осуществляется с помощью вина (тип S), что обеспечивает надежное закрепление и точность обработки. Применяется совместно с ромбовидными пластинами (D) 55° - DC**11T3**.
Поставляется без пластины.
Схема
Размеры
| Диаметр резца, d | 20 мм |
| Минимальный диаметр обрабатываемого отверстия, Dmin | 25 мм |
| Общая длина, L | 200 мм |
| Размер e | 40 мм |
| Размер h | 18 мм |
| Размер s | 13 мм |
| Размер θ | 6° |
| Размер устанавливаемой пластины (длина режущей кромки) | 11 мм |
Техническая информация
| Вид точения | Внутреннее |
| Система крепления | S - крепление пластин винтом |
| Форма устанавливаемой пластины | D - ромб 55° |
| Угол в плане | 93° |
| Задний угол пластины | 7° |
| Исполнение/направление обработки | Правое |
| Подходящая пластина | DC**11T3** (ISO обозначение) |
Характеристики
-
ИсполнениеПравое
-
Единицы измеренияшт
-
Вес (гр)600
-
Артикул3401015
-
Штрих код
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
