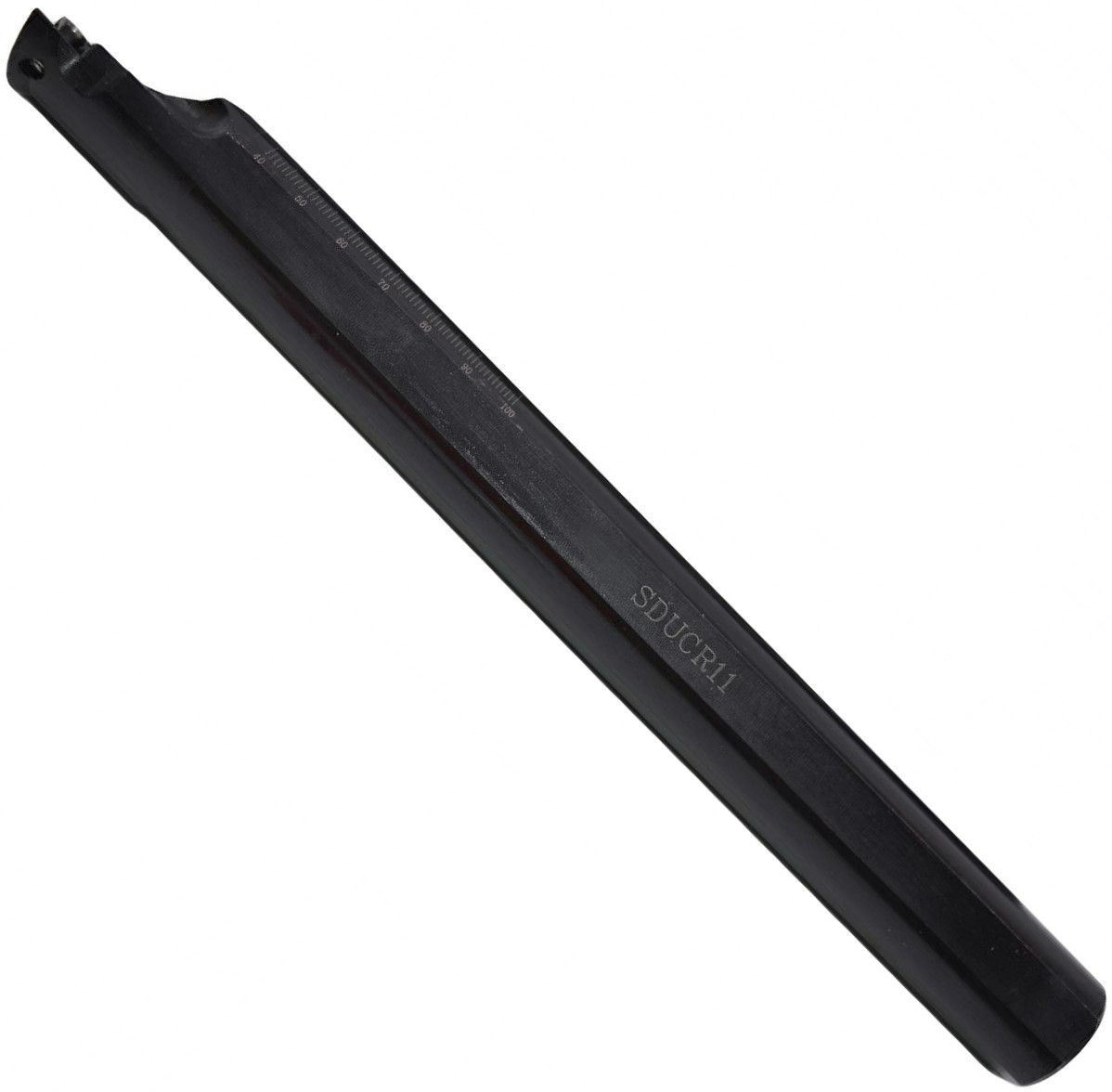

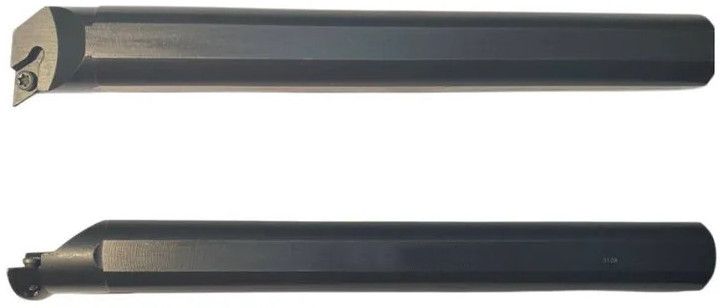

Державка резца расточного для глухих отверстий SDUCR11, правая
Код товара: WN00244340
- Для внутреннего точения по металлу (контурная обработка)
- Направление обработки: правое
- Угол в плане 93°
- Закрепление пластин с помощью винта (S) для надежной фиксации резца
- Подходящие пластины: DC**11T3**
- Форма пластины: ромбовидная (D - 55°)
- Диаметр державки: 16 мм, 20 мм, 25 мм
- Длина режущей кромки: 11 мм
- Длина общая: 200 мм, 250 мм
Цена обновляется
1 шт
Державка расточного резца правого исполнения для глухих отверстий SDUCR11 с углом в плане 93° предназначена для внутренней токарной обработки металла: контурного точения. Используется совместно с ромбовидными пластинами (D) 55° - DC**11T3**. Крепление резца осуществляется с помощью винта (тип S), что обеспечивает надежное закрепление и точность обработки.
Основные материалы для обработки:
- Сталь и стальное литье;
- Нержавеющая сталь;
- Чугун;
- Жаропрочные сплавы;
- Закаленные материалы.
Также, может дополнительно использоваться по цветному металлу.
Поставляется без пластины.

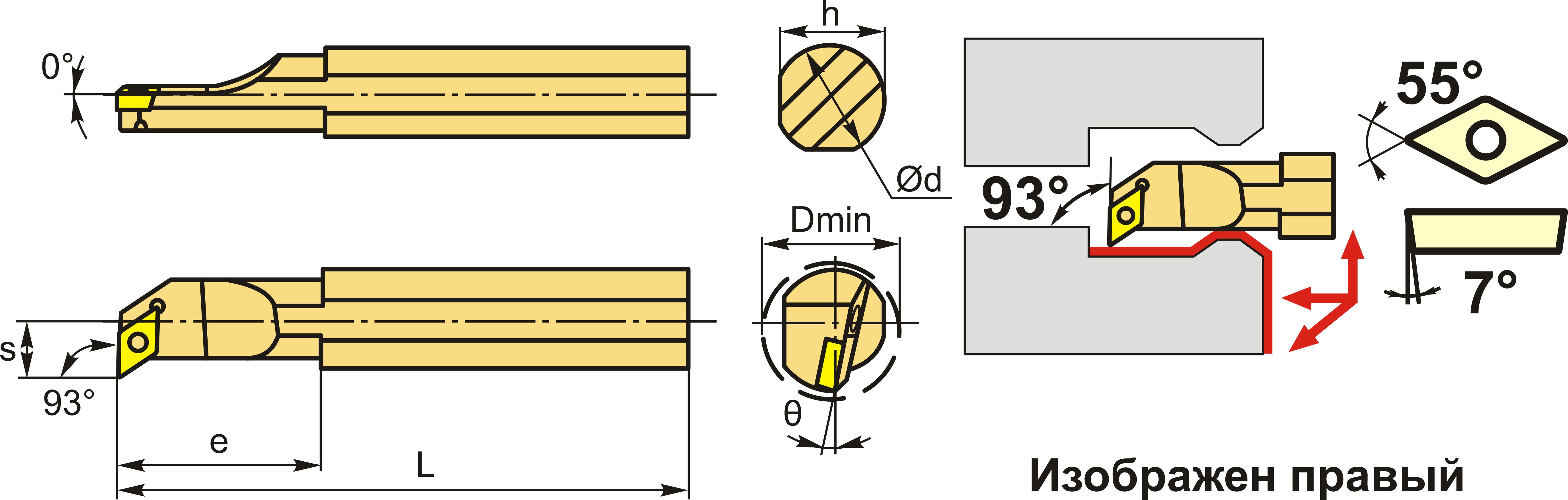

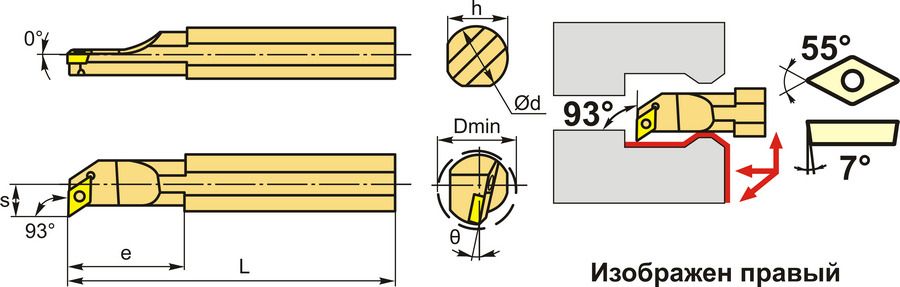

Схема
Размеры
| Код | Диаметр державки, d (мм) | Минимальный диаметр обрабатываемого отверстия, Dmin (мм) | Общая длина, L (мм) | Размер e (мм) | Размер h (мм) | Размер s (мм) | Размер θ (°) | Размер устанавливаемой пластины (длина режущей кромки), мм |
| S16R-SDUCR11 | 16 | 22 | 200 | 28 | 15 | 12,5 | 6 | 11 |
| S20R-SDUCR11 | 20 | 25 | 200 | 40 | 18 | 13 | 6 | 11 |
| S25S-SDUCR11 | 25 | 32 | 250 | 35 | 23 | 18,5 | 6 | 11 |
Техническая информация
| Вид точения | Внутреннее |
| Система крепления | S - крепление пластин винтом |
| Форма устанавливаемой пластины | D - ромб 55° |
| Угол в плане | 93° |
| Задний угол пластины | 7° |
| Исполнение/направление обработки | Правое |

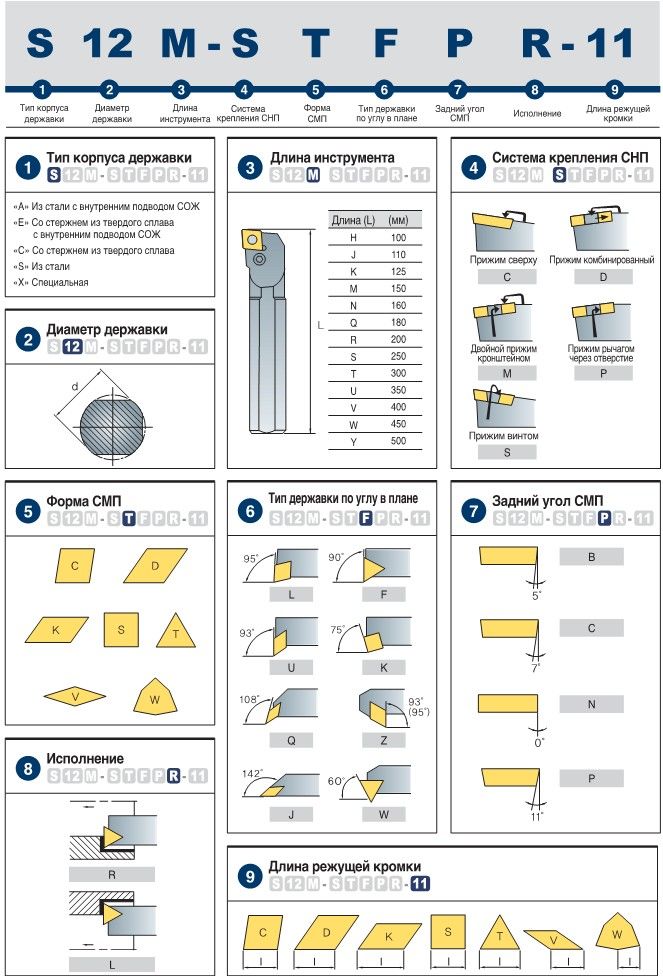

| Подходящая пластина | DC**11T3** (ISO обозначение) |
Характеристики
-
ИсполнениеПравое
-
Единицы измеренияшт
-
Штрих код
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
