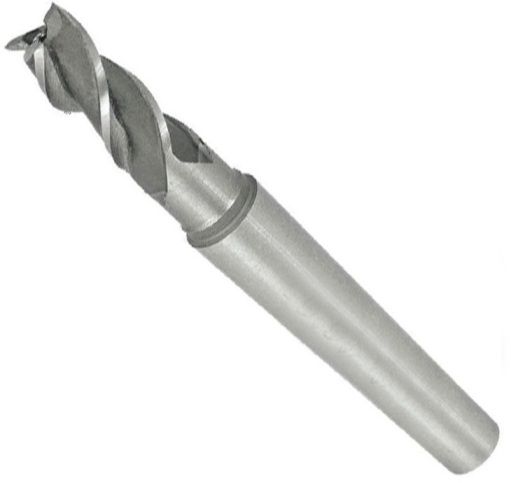

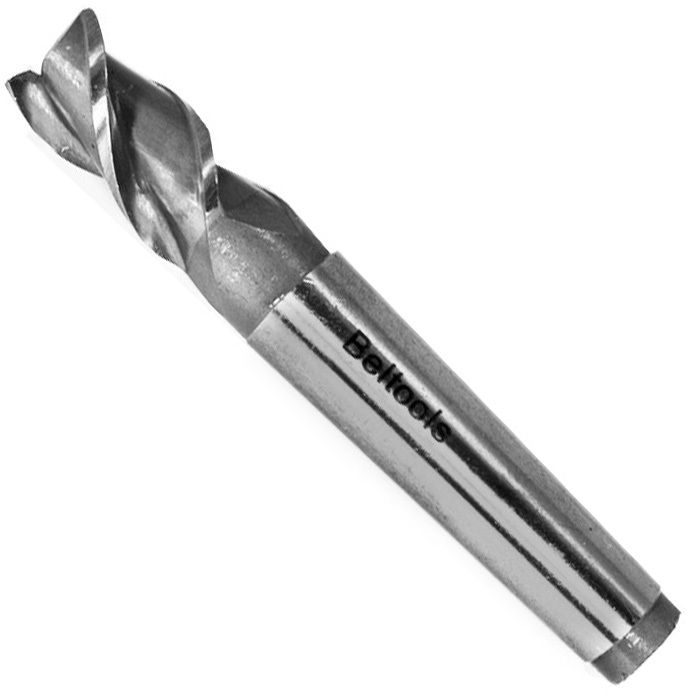

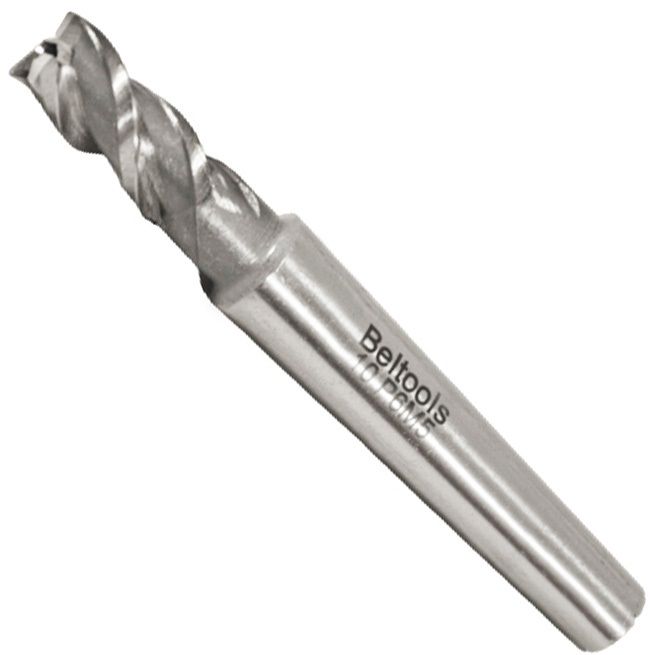

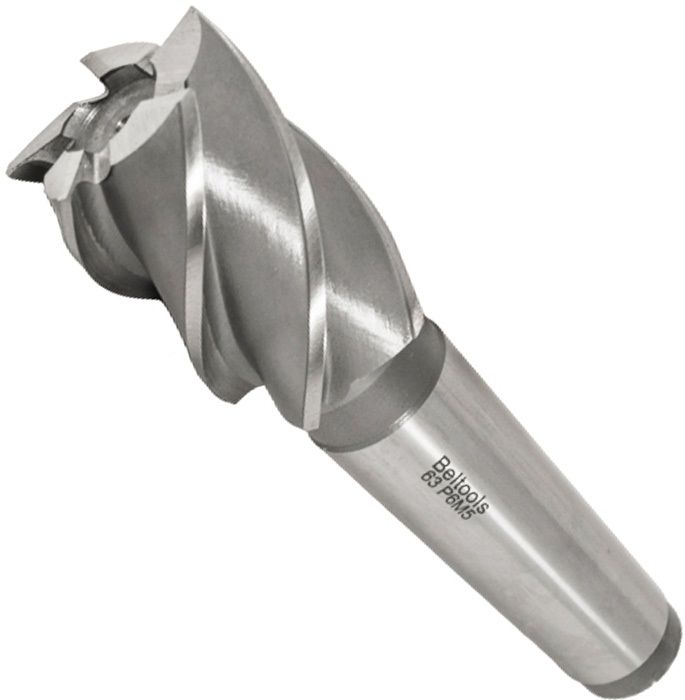

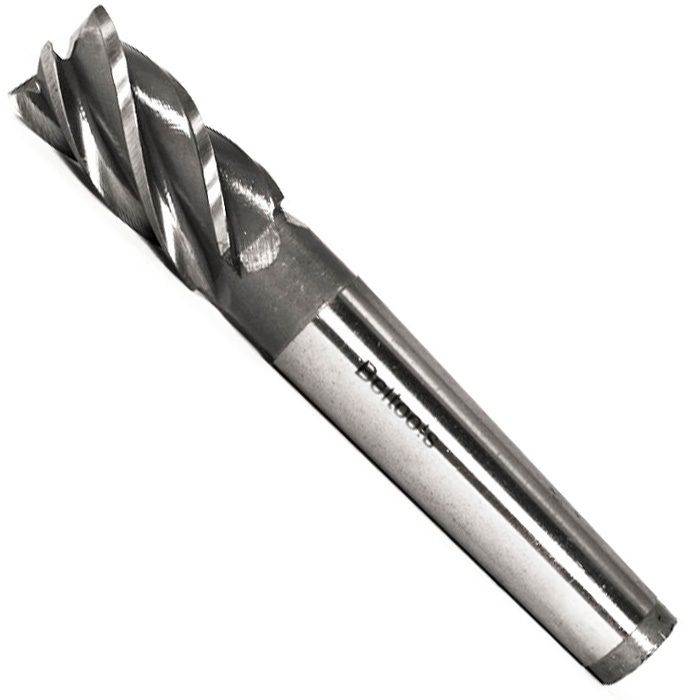

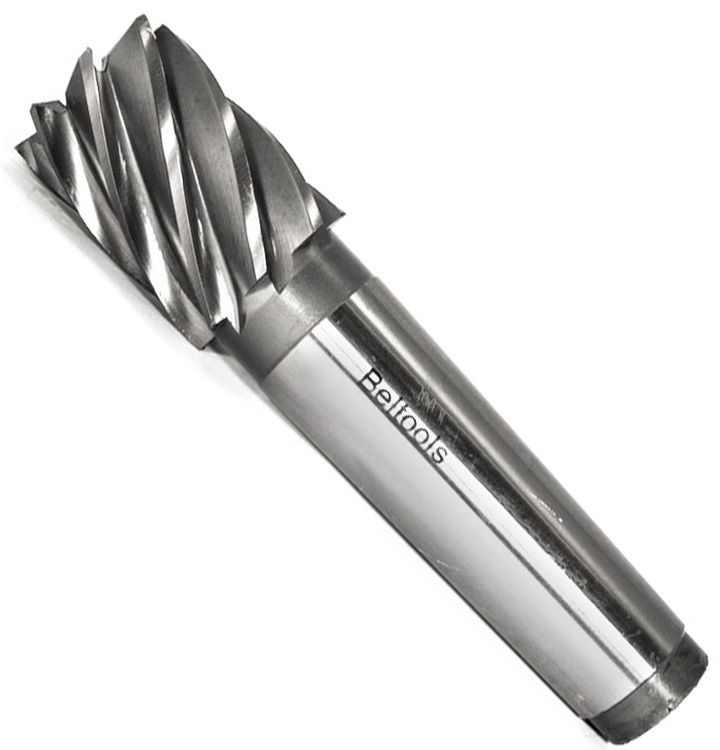

Фреза концевая конус Морзе ГОСТ 32831-2014 РИ, Р6М5
Внешний вид товара может отличаться от представленного на изображении
- Конический хвостовик конус Морзе (КМ) с конусностью 1:20 обеспечивает точное центрирование и надёжное крепление в шпинделе за счёт сил трения.
- Изготовлена из быстрорежущей стали Р6М5 (аналог HSS), которая сохраняет твёрдость и износостойкость при нагреве в процессе резания.
- Винтовые стружечные канавки обеспечивают эффективный отвод стружки из зоны резания, предотвращая налипание и заклинивание инструмента.
- Предназначена для высокопроизводительной обработки уступов.
- Применяется в серийном и массовом производстве на вертикально-фрезерных станках.
- Подходит для обработки углеродистых и легированных сталей, цветных металлов и других конструкционных материалов.
Фреза концевая с коническим хвостовиком конус Морзе соответствует требованиям ГОСТ 32831-2014 и предназначена для высокопроизводительной обработки поверхностей и уступов на металлорежущем оборудовании. Такая оснастка применяется в условиях серийного и массового производства, на вертикально-фрезерных станках, а также на станках с маятниковой подачей. Благодаря коническому хвостовику типа Морзе обеспечивается точное центрирование и надёжное крепление инструмента в шпинделе станка за счёт сил трения, возникающих между сопрягаемыми коническими поверхностями.
Конструктивные особенности
Конус Морзе (КМ) — это конический хвостовик, ставший мировым стандартом для крепления режущего инструмента. Основной принцип заключается в том, что конусность 1:20 обеспечивает самоторможение при плотной посадке в соответствующее посадочное отверстие шпинделя станка.
Фреза изготовлена из быстрорежущей стали Р6М5 (аналог зарубежной HSS), которая обладает высокой красностойкостью, вязкостью и ударостойкостью. Такой материал сохраняет твёрдость и износостойкость при нагреве в процессе резания, что особенно важно при интенсивной эксплуатации. Винтовые стружечные канавки обеспечивают эффективный отвод стружки из зоны резания, предотвращая её налипание и заклинивание инструмента. Фрезы отличаются помимо диаметра, общей и рабочей длины также размером хвостовика и количеством витков спирали.
Применение
Концевые фрезы с коническим хвостовиком используются для обработки заготовок из углеродистых и легированных сталей, цветных металлов и других конструкционных материалов. Инструмент предназначен для выполнения контурных канавок, пазов, уступов и других элементов, требующих высокой точности и чистоты обработки.
Размеры
| Артикул | Диаметр, мм | Длина, мм | Рабочая длина, мм | Размер хвостовика | Количество витков |
| ri.189.2958 | 10 | 92 | 22 | КМ1 | 3 |
| ri.189.2959 | 10 | 92 | 22 | КМ1 | 4 |
| ri.189.2960 | 12 | 111 | 26 | КМ2 | 3 |
| ri.189.2961 | 12 | 111 | 26 | КМ2 | 4 |
| ri.189.2962 | 14 | 111 | 26 | КМ2 | 3 |
| ri.189.2963 | 14 | 111 | 26 | КМ2 | 4 |
| ri.189.2964 | 16 | 117 | 32 | КМ2 | 3 |
| ri.189.2965 | 16 | 117 | 32 | КМ2 | 4 |
| ri.189.2966 | 18 | 117 | 32 | КМ2 | 3 |
| ri.189.1013 | 18 | 117 | 32 | КМ2 | 3 |
| ri.189.2967 | 18 | 117 | 32 | КМ2 | 4 |
| ri.189.2968 | 20 | 215 | 120 | КМ2 | 4 |
| ri.189.2969 | 20 | 123 | 38 | КМ2 | 3 |
| ri.189.2970 | 20 | 123 | 38 | КМ2 | 5 |
| ri.189.3030 | 20 | 123 | 38 | КМ2 | 5 |
| ri.189.2971 | 20 | 160 | 75 | КМ2 | 4 |
| ri.189.2972 | 22 | 215 | 120 | КМ3 | 4 |
| ri.189.2973 | 22 | 123 | 38 | КМ2 | 3 |
| ri.189.2974 | 22 | 123 | 38 | КМ2 | 5 |
| ri.189.3031 | 22 | 123 | 38 | КМ3 | 5 |
| ri.189.2975 | 22 | 160 | 75 | КМ2 | 4 |
| ri.189.2976 | 22 | 147 | 45 | КМ3 | 3 |
| ri.189.2977 | 25 | 147 | 45 | КМ3 | 5 |
| ri.189.2978 | 25 | 192 | 90 | КМ3 | 5 |
| ri.189.2979 | 27 | 147 | 45 | КМ3 | 5 |
| ri.189.2980 | 28 | 147 | 45 | КМ3 | 3 |
| ri.189.2981 | 28 | 147 | 45 | КМ3 | 3 |
| ri.189.2982 | 32 | 231 | 106 | КМ4 | 4 |
| ri.189.2983 | 32 | 231 | 106 | КМ4 | 6 |
| ri.189.2984 | 32 | 155 | 53 | КМ3 | 4 |
| ri.189.2985 | 32 | 155 | 53 | КМ3 | 6 |
| ri.189.2986 | 32 | 178 | 53 | КМ4 | 4 |
| ri.189.2987 | 32 | 178 | 53 | КМ4 | 6 |
| ri.189.2988 | 35 | 155 | 53 | КМ3 | 4 |
| ri.189.2989 | 35 | 155 | 53 | КМ3 | 6 |
| ri.189.2990 | 36 | 231 | 106 | КМ4 | 4 |
| ri.189.2991 | 36 | 231 | 106 | КМ4 | 6 |
| ri.189.2992 | 36 | 155 | 53 | КМ3 | 4 |
| ri.189.2993 | 36 | 155 | 53 | КМ3 | 6 |
| ri.189.3032 | 36 | 155 | 53 | КМ4 | 6 |
| ri.189.2994 | 36 | 178 | 53 | КМ4 | 4 |
| ri.189.2995 | 36 | 178 | 53 | КМ4 | 6 |
| ri.189.2996 | 40 | 250 | 125 | КМ4 | 4 |
| ri.189.2997 | 40 | 250 | 125 | КМ4 | 6 |
| ri.189.2998 | 40 | 188 | 63 | КМ4 | 4 |
| ri.189.2999 | 40 | 188 | 63 | КМ4 | 6 |
| ri.189.3000 | 45 | 250 | 125 | КМ4 | 4 |
| ri.189.3001 | 45 | 250 | 125 | КМ4 | 6 |
| ri.189.3002 | 45 | 188 | 63 | КМ4 | 4 |
| ri.189.3003 | 45 | 188 | 63 | КМ4 | 6 |
| ri.189.3004 | 45 | 221 | 63 | КМ5 | 4 |
| ri.189.3005 | 45 | 221 | 63 | КМ5 | 6 |
| ri.189.3006 | 50 | 308 | 150 | КМ5 | 4 |
| ri.189.3007 | 50 | 308 | 150 | КМ5 | 6 |
| ri.189.3008 | 50 | 200 | 75 | КМ4 | 4 |
| ri.189.3009 | 50 | 200 | 75 | КМ4 | 6 |
| ri.189.3010 | 50 | 233 | 75 | КМ5 | 4 |
| ri.189.3011 | 50 | 233 | 75 | КМ5 | 6 |
| ri.189.3012 | 56 | 200 | 75 | КМ5 | 4 |
| ri.189.3013 | 56 | 233 | 75 | КМ5 | 8 |
| ri.189.3014 | 63 | 338 | 180 | КМ5 | 5 |
| ri.189.3015 | 63 | 338 | 180 | КМ5 | 8 |
| ri.189.3016 | 63 | 248 | 90 | КМ5 | 5 |
| ri.189.3017 | 63 | 248 | 90 | КМ5 | 8 |
Характеристики
-
Бренд
-
ГОСТ32831-2014
-
Единицы измеренияшт
-
МатериалР6М5
