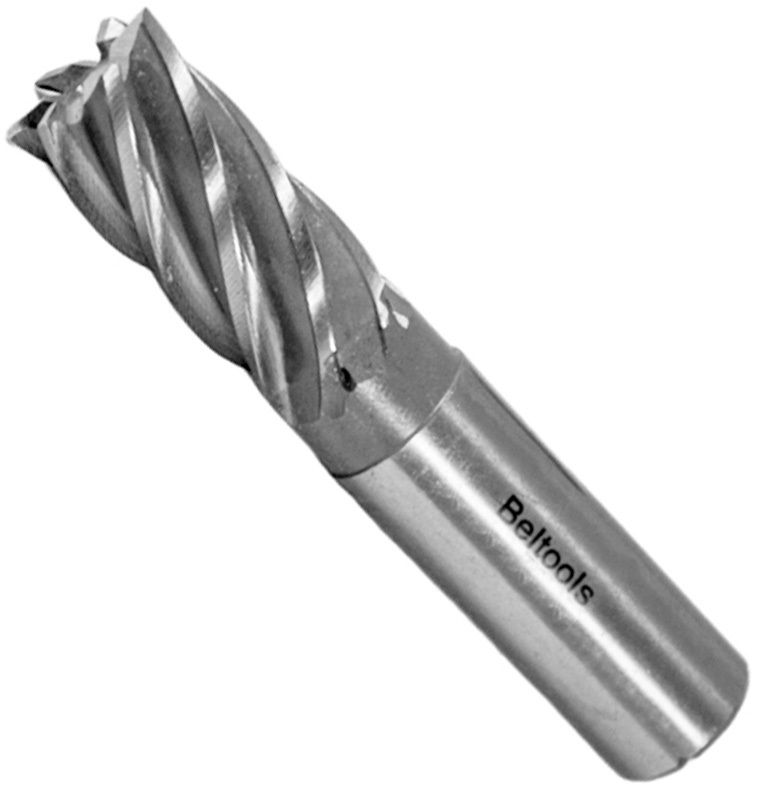

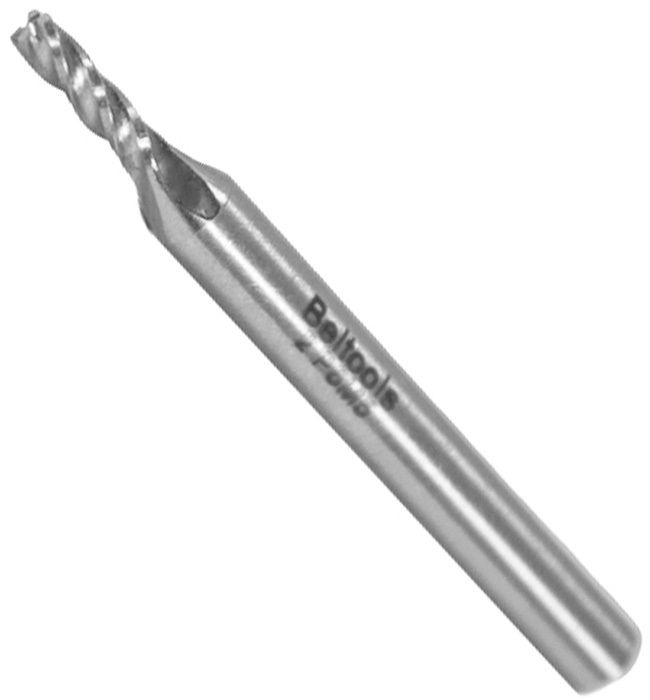

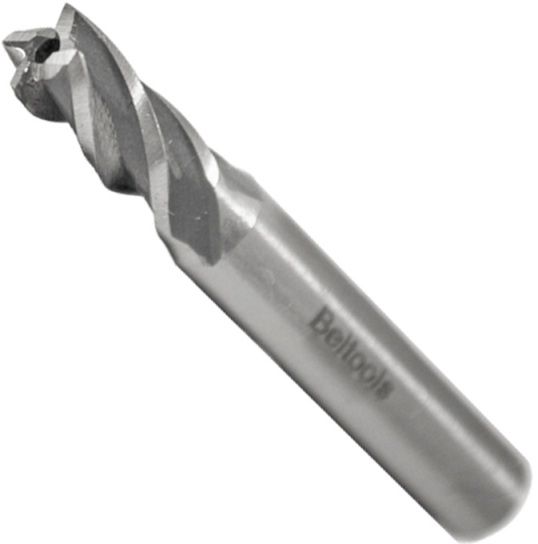

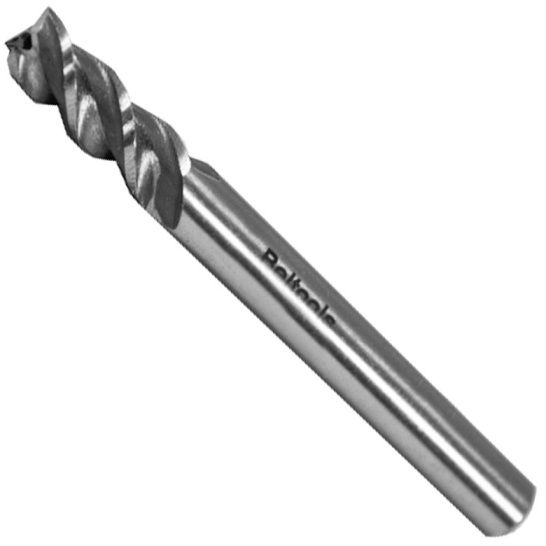

Фреза концевая с торцевыми зубьями ц/х ГОСТ 32831-2014 исполнение 1 РИ, Р6М5
Внешний вид товара может отличаться от представленного на изображении
- Изготовлена из быстрорежущей стали Р6М5, которая сохраняет твёрдость и износостойкость при нагреве в процессе резания
- Обладает красно- и ударостойкостью, высокой вязкостью.
- Винтовые стружечные канавки обеспечивают эффективный отвод стружки из зоны резания, предотвращая налипание и заклинивание.
- Предназначена для высокопроизводительной обработки поверхностей и уступов в серийном и массовом производстве на вертикально-фрезерных станках.
- Торцевые зубья позволяют обрабатывать материал не только боковой поверхностью, но и торцом при вертикальной подаче.
- Может использоваться для фрезерования закрытых пазов и карманов с погружением в тело детали.
- Гладкий цилиндрический хвостовик фиксируется в шпинделе станка с помощью цангового патрона, конструкция позволяет быстро заменять оснастку.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
руб.
- 1
- 2
Фреза концевая с гладким цилиндрическим хвостовиком (исполнение 1) соответствует требованиям ГОСТ 32831-2014 и предназначена для высокопроизводительной обработки поверхностей и уступов на металлорежущем оборудовании. Такая оснастка применяется в условиях серийного и массового производства, на вертикально-фрезерных станках, а также на станках с маятниковой подачей. Гладкий цилиндрический хвостовик фиксируется в шпинделе станка с помощью цангового патрона или специального зажимного механизма, обеспечивая надёжное крепление и точное центрирование инструмента.
Конструктивные особенности
Фреза изготовлена из быстрорежущей стали Р6М5 (её зарубежный аналог - HSS), которая обладает высокой красностойкостью, вязкостью и ударостойкостью. Такой материал сохраняет твёрдость и износостойкость при нагреве в процессе резания, что особенно важно при интенсивной эксплуатации. Винтовые стружечные канавки обеспечивают эффективный отвод стружки из зоны резания, предотвращая её налипание и заклинивание инструмента. Их количество варьируется в зависимости от модификации (от 3 до 6).
Торцевые зубья — это режущие кромки, расположенные на торце фрезы (на конце спиральных витков). Благодаря им фреза способна обрабатывать материал не только боковой поверхностью (при фрезеровании пазов и уступов), но и торцом — при вертикальной подаче инструмента. Торцевые зубья обеспечивают так называемое «вгрызание» в материал: при опускании фрезы в заготовку они срезают стружку всей площадью торца, что позволяет начинать обработку непосредственно в теле детали (например, при фрезеровании закрытых пазов или карманов). Это делает фрезу агрессивнее на входе в материал и расширяет её технологические возможности.
Применение
Концевые фрезы с гладким цилиндрическим хвостовиком используются для обработки заготовок из углеродистых и легированных сталей, цветных металлов и других конструкционных материалов. Инструмент предназначен для выполнения контурных канавок, пазов, уступов и других элементов, требующих высокой точности и чистоты обработки.
Размеры
| Артикул | Диаметр, мм | Длина, мм | Рабочая длина, мм | Диаметр хвостовика, мм | Количество витков |
| ri.190.670 | 2 | 39 | 7 | 2 | 3 |
| ri.190.671 | 2 | 39 | 7 | 2 | 4 |
| ri.190.672 | 2 | 39 | 7 | 4 | 4 |
| ri.190.673 | 3 | 40 | 8 | 3 | 3 |
| ri.190.674 | 4 | 43 | 11 | 4 | 3 |
| ri.190.675 | 4 | 43 | 11 | 4 | 4 |
| ri.190.676 | 5 | 47 | 13 | 5 | 3 |
| ri.190.677 | 5 | 47 | 13 | 5 | 4 |
| ri.190.678 | 6 | 57 | 13 | 6 | 3 |
| ri.190.679 | 6 | 57 | 13 | 6 | 4 |
| ri.190.680 | 7 | 60 | 16 | 8 | 4 |
| ri.190.681 | 8 | 60 | 16 | 8 | 3 |
| ri.190.682 | 8 | 63 | 19 | 8 | 4 |
| ri.190.656 | 10 | 72 | 22 | 10 | 3 |
| ri.190.657 | 10 | 72 | 22 | 10 | 4 |
| ri.190.658 | 11 | 79 | 22 | 12 | 3 |
| ri.190.659 | 11 | 79 | 22 | 12 | 4 |
| ri.190.660 | 12 | 83 | 26 | 12 | 4 |
| ri.190.661 | 12 | 83 | 26 | 12 | 5 |
| ri.190.662 | 16 | 92 | 32 | 16 | 5 |
| ri.190.663 | 18 | 92 | 32 | 16 | 6 |
| ri.190.664 | 18 | 92 | 32 | 18 | 6 |
| ri.190.665 | 20 | 104 | 38 | 20 | 6 |
| ri.190.666 | 22 | 104 | 38 | 20 | 6 |
| ri.190.667 | 24 | 121 | 45 | 25 | 6 |
| ri.190.668 | 25 | 121 | 45 | 25 | 6 |
| ri.190.669 | 28 | 121 | 45 | 25 | 6 |
Характеристики
-
Бренд
-
ГОСТ32831-2014
-
Единицы измеренияшт
-
МатериалР6М5
