Гайка самоконтрящаяся с нейлоновой вставкой DIN 985, класс прочности 6, покрытие Dacromet

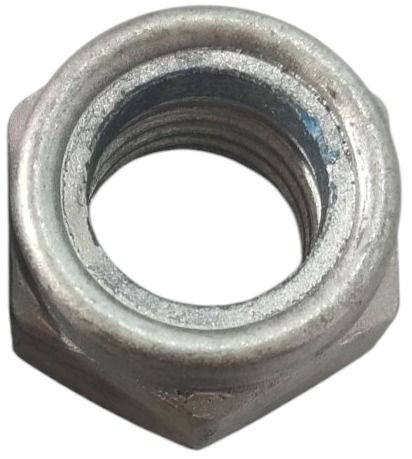

Гайка самоконтрящаяся М8 низкая с нейлоновым кольцом DIN 985 обеспечивает герметичность соединения и предотвращает самооткручивание разъемного крепления в результате воздействия толчков и вибрации. Она имеет форму невысокого шестигранника с нормальными размерами под гаечный ключ, с одного торца выполнен цилиндрический ободок, завальцованный внутрь. Невыпадающий вкладыш из полиамида стопорит ее на резьбе болта или шпильки за счет увеличения сил трения между витками. Такой крепёж можно использовать повторно (после демонтажа нейлон возвращается в первоначальной форме), но при этом контролировать износ.

Материал

Гайка изготовлена из углеродистой стали класса прочности 6. Цифра 6 означает, что временное сопротивление разрыву материала составляет не менее 600 МПа (значение класса умножается на 100). Такие гайки предназначены для работы в паре с болтами класса прочности 6.8 или 8.8 в узлах со средними статическими нагрузками. Для защиты от коррозии на поверхность гайки нанесено покрытие Dacromet — многослойное композиционное покрытие на основе цинка и алюминия с пассивирующими добавками. Dacromet образует тонкое, высокоадгезионное покрытие, которое не содержит хроматов (Cr(VI) free) и обеспечивает катодную (жертвенную) защиту стали. Покрытие устойчиво к воздействию соляного тумана, химически активных сред и перепадов температур, не подвержено водородному охрупчиванию и сохраняет геометрию резьбы благодаря малой толщине слоя.

Эластичный стопорящий элемент из нейлона сохраняет работоспособность при температуре до +120 °C, не разрушается на морозе до -50 °C и под действием больших усилий затяжки. Этот материал устойчив к органическим кислотам, растворителям, едкой щелочи, маслам, органическим и минеральным солям.

Применение

Самостопорящаяся (самоконтрящаяся) гайка с неметаллической вставкой применяется в станочном оборудовании, машинах, транспортных средствах, конвейерных линиях и агрегатах, работающих в условиях динамических нагрузок, повышенной влажности, переменных температур.

Аналоги DIN 985 (низкие)

• ISO 10511 (М3 - М36)

Аналоги DIN 985 (высокие)

• DIN 982 (М5 - М24)
• ISO 10512 (М8х1 - М36х2), с мелкой резьбой

• DIN 6924 (М3 - М48)
• ISO 7040 (М3 - М36)
• ГОСТ Р 50273-92 (М3 - М36)


Размеры

Номинальный диаметр резьбы		М8
Шаг резьбы		1,25 мм
Размер da	min	8 мм
	max	8,75 мм
Размер dw		11,6 мм
Расстояние между гранями, e		14,38 мм
Высота, h	max	8 мм
	min	7,64 мм
Высота резьбовой части, m		5,5 мм
Размер m´		4,4 мм
Размер под ключ, s	max	13 мм
	min	12,73 мм

Характеристики

• Тип гайки
  Самоконтрящаяся
• DIN
  985
• ГОСТ
  50273-92
• Шаг резьбы (мм)

  Метрический шаг резьбы - расстояние в миллиметрах между двумя идентичными точками, расположенными на одноименных боковых соседних витках профиля. Измеряется параллельно оси резьбы.

  Может выпускаться крепеж с 3-мя типами шагов метрической резьбы - крупным (обычным), мелким и супермелким.




  1,25
• Единицы измерения
  шт
• Вес (г)
  5,2
• Размер шага резьбы
  Крупный (обычный)
• Класс прочности
  6
• Артикул
  985 8 D
• Материал
  Сталь с цинк-ламельным покрытием
• Штрих код


• Самоконтрящаяся
• DIN 985
• Низкие
