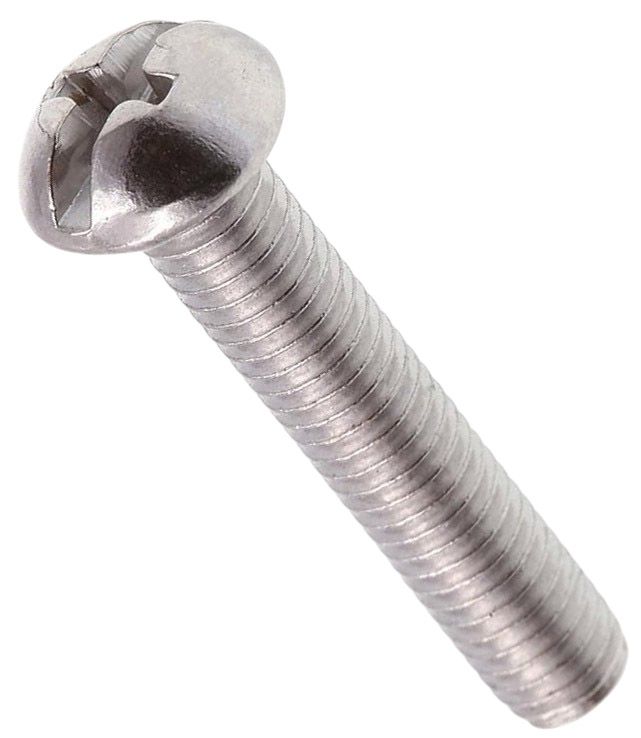

Винт с полукруглой головкой и крестообразным шлицем ГОСТ 17473-80, сталь без покрытия
Код товара: WN00332493
Внешний вид товара может отличаться от представленного на изображении
- Подходит для металла, дерева, пластика и других материалов.
- Соответствует ГОСТ 17473-80 (исполнение 2).
- Полукруглая головка выступает над поверхностью, обеспечивает удобство захвата инструментом.
- Крестообразный шлиц по ГОСТ 10753-86 гарантирует быстрое закручивание и самоцентрирование отвёртки.
- Поле допуска 6g гарантирует совместимость с большинством метрических гаек и резьбовых отверстий.
- Класс прочности 4.8 достаточен для большинства бытовых и общестроительных задач.
- Шаг резьбы: крупный.
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Код товара
Диаметр (мм)
Длина (мм)
Шаг резьбы (мм)
Наличие
Цена
Фасовка
Количество
Винт с полукруглой головкой М3х6 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
3
Длина (мм)
6
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
6
6
Шаг резьбы (мм)
0,5
0,5
681
руб.
1 шт
Винт с полукруглой головкой М3х7 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
3
Длина (мм)
7
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
7
7
Шаг резьбы (мм)
0,5
0,5
678
руб.
1 шт
Винт с полукруглой головкой М3х8 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
3
Длина (мм)
8
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
8
8
Шаг резьбы (мм)
0,5
0,5
634
руб.
1 шт
Винт с полукруглой головкой М3х10 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
3
Длина (мм)
10
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
10
10
Шаг резьбы (мм)
0,5
0,5
623
руб.
1 шт
Винт с полукруглой головкой М3х14 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
3
Длина (мм)
14
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
14
14
Шаг резьбы (мм)
0,5
0,5
549
руб.
1 шт
Винт с полукруглой головкой М3х16 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
3
Длина (мм)
16
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
16
16
Шаг резьбы (мм)
0,5
0,5
540
руб.
1 шт
Винт с полукруглой головкой М3х18 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
3
Длина (мм)
18
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
18
18
Шаг резьбы (мм)
0,5
0,5
537
руб.
1 шт
Винт с полукруглой головкой М3х25 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
3
Длина (мм)
25
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
25
25
Шаг резьбы (мм)
0,5
0,5
506
руб.
1 шт
Винт с полукруглой головкой М3х48 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
3
Длина (мм)
48
Шаг резьбы (мм)
0,5
Диаметр (мм)
3
3
Длина (мм)
48
48
Шаг резьбы (мм)
0,5
0,5
Цена обновляется
1 шт
Винт с полукруглой головкой М4х6 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
6
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
6
6
Шаг резьбы (мм)
0,7
0,7
558
руб.
1 шт
Винт с полукруглой головкой М4х7 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
7
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
7
7
Шаг резьбы (мм)
0,7
0,7
542
руб.
1 шт
Винт с полукруглой головкой М4х8 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
8
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
8
8
Шаг резьбы (мм)
0,7
0,7
526
руб.
1 шт
Винт с полукруглой головкой М4х10 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
10
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
10
10
Шаг резьбы (мм)
0,7
0,7
486
руб.
1 шт
Винт с полукруглой головкой М4х14 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
14
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
14
14
Шаг резьбы (мм)
0,7
0,7
459
руб.
1 шт
Винт с полукруглой головкой М4х16 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
16
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
16
16
Шаг резьбы (мм)
0,7
0,7
449
руб.
1 шт
Винт с полукруглой головкой М4х20 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
20
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
20
20
Шаг резьбы (мм)
0,7
0,7
436
руб.
1 шт
Винт с полукруглой головкой М4х25 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
25
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
25
25
Шаг резьбы (мм)
0,7
0,7
421
руб.
1 шт
Винт с полукруглой головкой М4х30 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
30
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
30
30
Шаг резьбы (мм)
0,7
0,7
416
руб.
1 шт
Винт с полукруглой головкой М4х30 П/Р ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
30
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
30
30
Шаг резьбы (мм)
0,7
0,7
416
руб.
1 шт
Винт с полукруглой головкой М4х35 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
35
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
35
35
Шаг резьбы (мм)
0,7
0,7
408
руб.
1 шт
Винт с полукруглой головкой М4х40 ГОСТ 17473-80, сталь без покрытия
Диаметр (мм)
4
Длина (мм)
40
Шаг резьбы (мм)
0,7
Диаметр (мм)
4
4
Длина (мм)
40
40
Шаг резьбы (мм)
0,7
0,7
404
руб.
1 шт
Показать ещё
Винт изготовлен в соответствии с ГОСТ 17473-80 - межгосударственным стандартом, который распространяется на винты с полукруглой головкой классов точности А и В с номинальным диаметром резьбы от 1 до 20 мм. Стандарт регламентирует конструкцию, размеры, материалы и покрытие изделия.
Особенности конструкции
- Полукруглая головка выступает над поверхностью соединяемых деталей, обеспечивая удобный захват инструментом и аккуратный внешний вид соединения. Такая форма позволяет использовать винт в узлах, где важна эстетика.
- Крестообразный шлиц гарантирует быстрое закручивание, самоцентрирование отвертки и передачу достаточного крутящего момента без срыва шлица.
- Резьба начинается строго с конца стержня и может быть полной или частичной.
- Диаметр и шаг соответствуют нормативам, обеспечивая стабильное зацепление с гайками и резьбовыми отверстиями.
Преимущества
- Надежность соединения: класс прочности 4.8 обеспечивает достаточную жесткость для неответственных и средне-нагруженных конструкций.
- Простота монтажа и демонтажа: винт легко закручивается и откручивается обычной крестовой отверткой или шуруповертом.
- Возможность регулировки: резьбовое соединение позволяет точно контролировать степень затяжки и при необходимости регулировать силу сжатия деталей.
Применение
- Мебельное производство: сборка корпусной мебели, крепление фурнитуры.
- Строительство и отделка: крепление гипсокартона, панелей, плинтусов, профилей.
- Машиностроение и приборостроение: сборка узлов, не требующих высоких нагрузок.
- Бытовое использование: ремонт, сборка мебели, крепление полок, карнизов.
- Электротехника: крепление элементов электрощитов, корпусов приборов.
- Автомобилестроение: крепление элементов салона, обшивки.

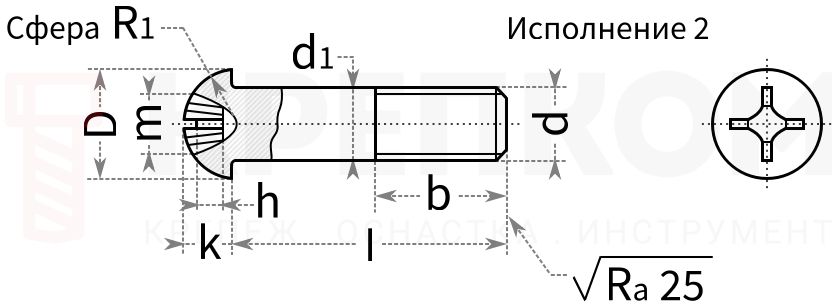

Размеры
| Номинальный диаметр резьбы d | 1 | 1,2 | 1,4 | 1,6 | 2 | 2,5 | 3 | 3,5 | 4 |
| Диаметр головки D | 2 | 2,3 | 2,6 | 3 | 3,8 | 4,5 | 5,5 | 6 | 7 |
| Высота головки k | 0,7 | 0,8 | 0,95 | 1,1 | 1,4 | 1,7 | 2,1 | 2,4 | 2,8 |
| Радиус сферы головки R1 | 1,1 | 1,3 | 1,4 | 1,6 | 2 | 2,4 | 2,9 | 3,1 | 3,6 |
| Номер крестообразного шлица | - | - | - | - | 0 | 1 | 1 | 2 | 2 |
| Диаметр крестообразного шлица m | - | - | - | - | 2 | 2,6 | 3 | 4,1 | 4,6 |
| Глубина крестообразного шлица h (не более) | - | - | - | - | 1,2 | 1,3 | 1,7 | 1,8 | 2,2 |
| Длина резьбы b (удлиненная) | - | - | - | - | 16 | 18 | 19 | 20 | 22 |
| Длина резьбы b (норма) | 8 | 9 | 9 | 9 | 10 | 11 | 12 | 13 | 14 |
| Номинальный диаметр резьбы d | 5 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| Диаметр головки D | 8,5 | 10 | 13 | 16 | 18 | 21 | 24 | 27 | 30 |
| Высота головки k | 3,5 | 4,2 | 5,6 | 7 | 8 | 9,5 | 11 | 12 | 14 |
| Радиус сферы головки R1 | 4,4 | 5,1 | 6,6 | 8,1 | 9,1 | 10,6 | 12,1 | 13,6 | 15,1 |
| Номер крестообразного шлица | 2 | 3 | 3 | 4 | 4 | - | - | - | - |
| Диаметр крестообразного шлица m | 5,2 | 7 | 8,2 | 10,6 | 11,8 | - | - | - | - |
| Глубина крестообразного шлица h (не более) | 2,8 | 3,2 | 4,6 | 5,6 | 6,8 | - | - | - | - |
| Длина резьбы b (удлиненная) | 25 | 28 | 34 | 40 | 46 | 52 | 58 | 64 | 70 |
| Длина резьбы b (норма) | 16 | 18 | 22 | 26 | 30 | 34 | 38 | 42 | 46 |
все размеры указаны в мм
*диаметр гладкой части стержня d1 должен быть равен наружному диаметру резьбы или равен диаметру стержня под накатывание метрической резьбы по ГОСТ 19256-73
Характеристики
-
ГОСТ17473-80
-
Единицы измеренияшт
-
ШлицPhillips (PH)
-
Форма головкиПолукруглая
-
Размер шага резьбыКрупный (обычный)
-
Класс прочности4.8
-
МатериалСталь
* Производитель оставляет за собой право без уведомления менять характеристики, конструкцию, внешний вид и комплектацию товара.
Представленная информация не является публичной офертой
