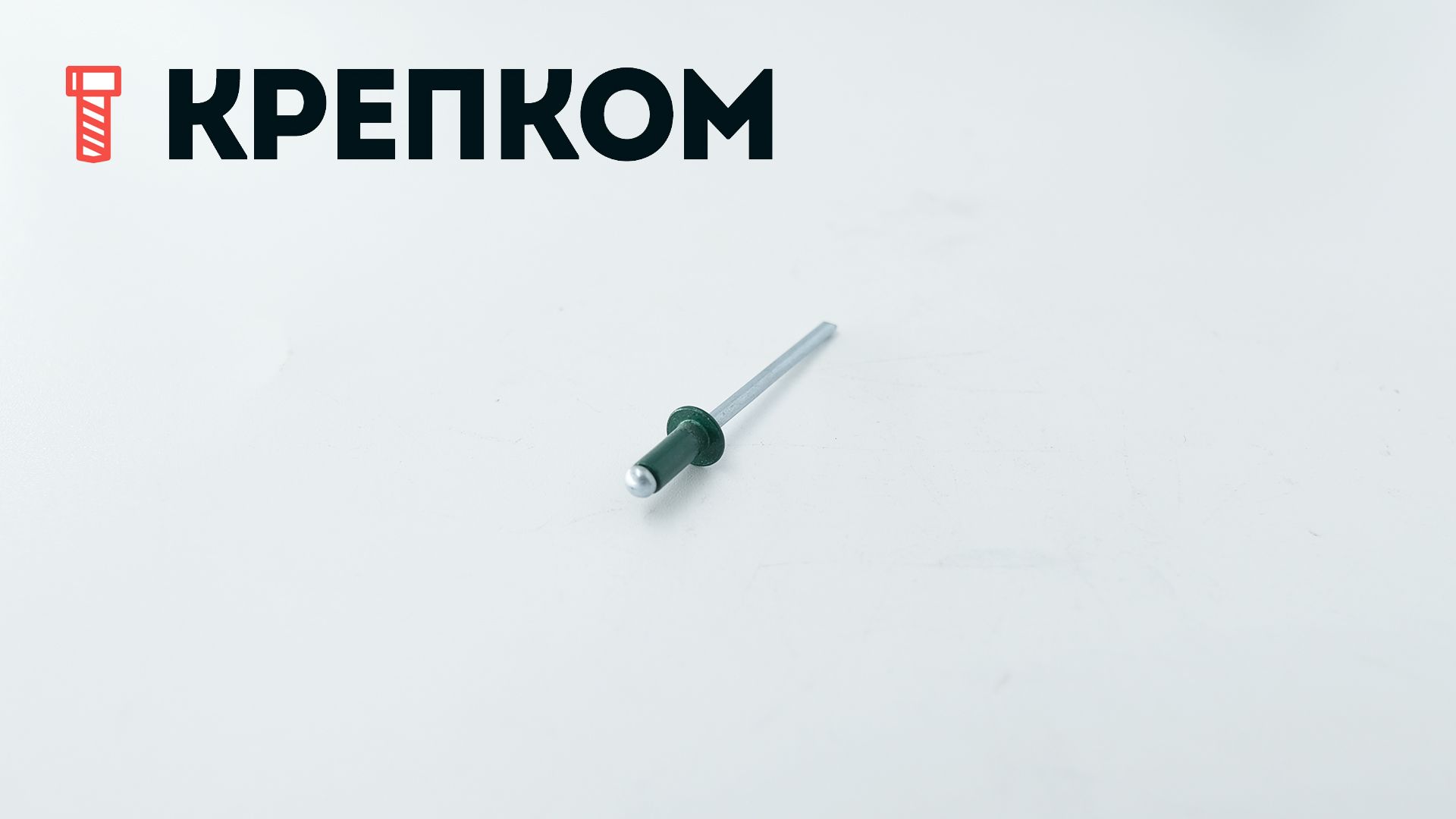

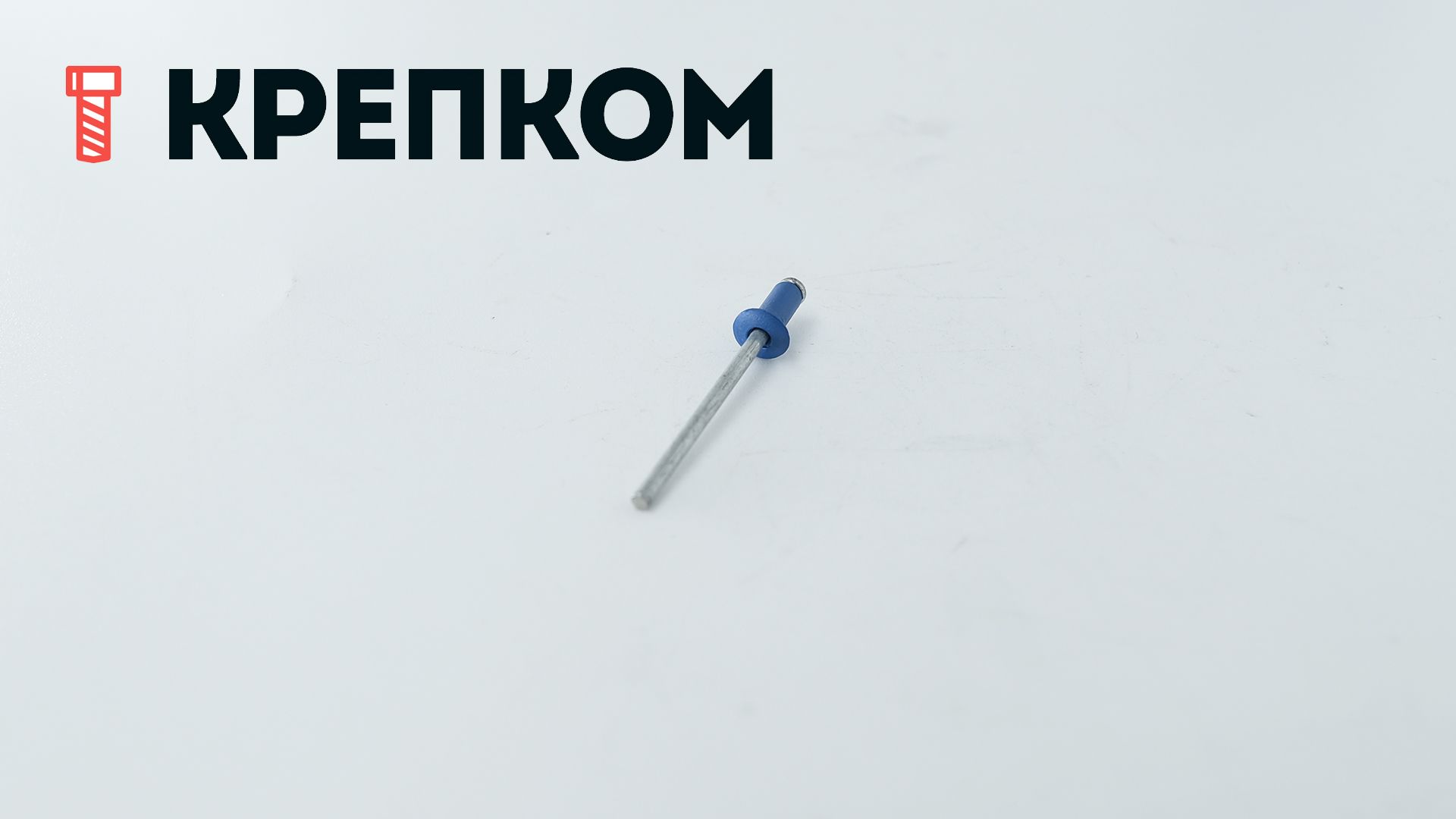

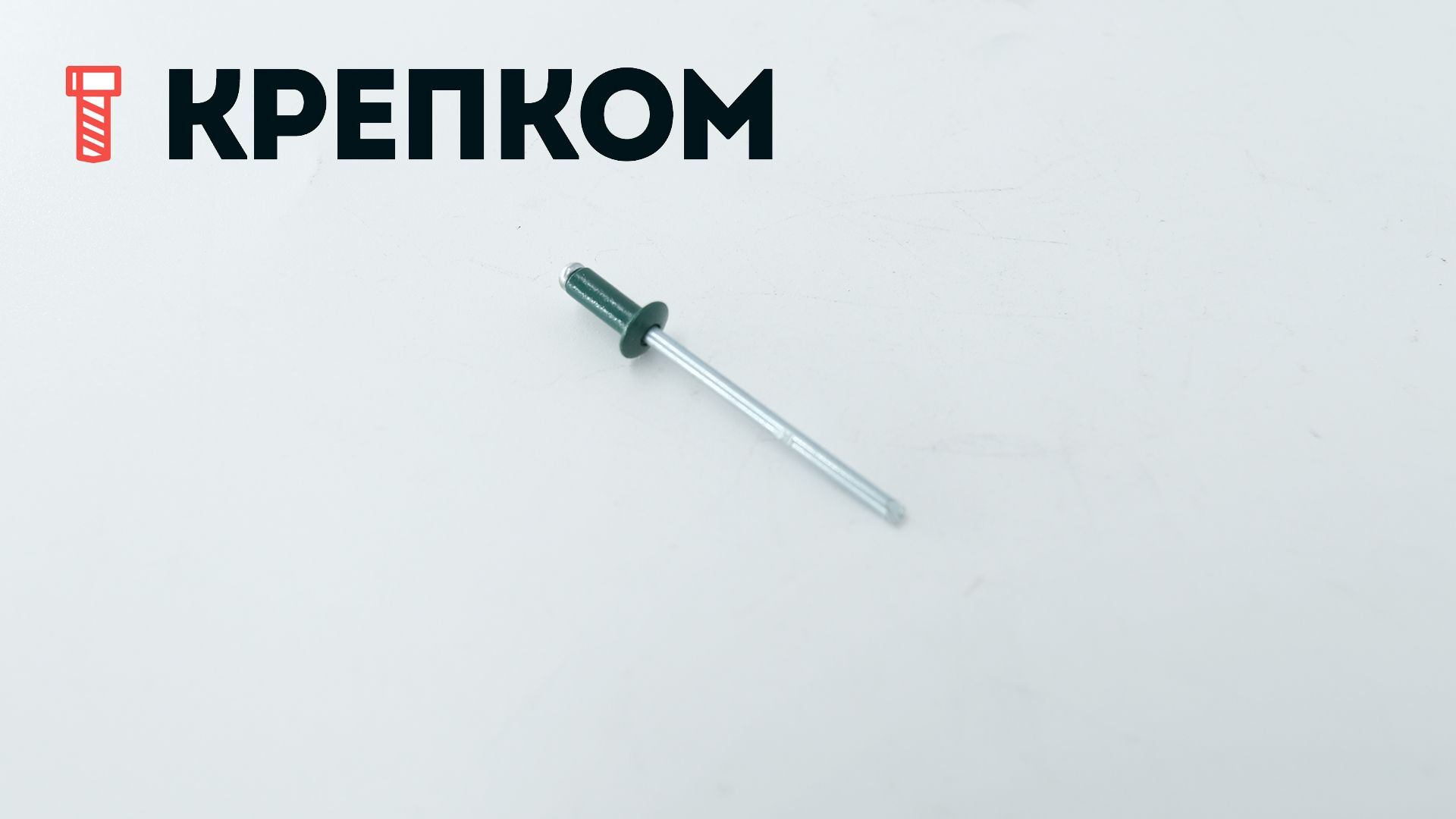

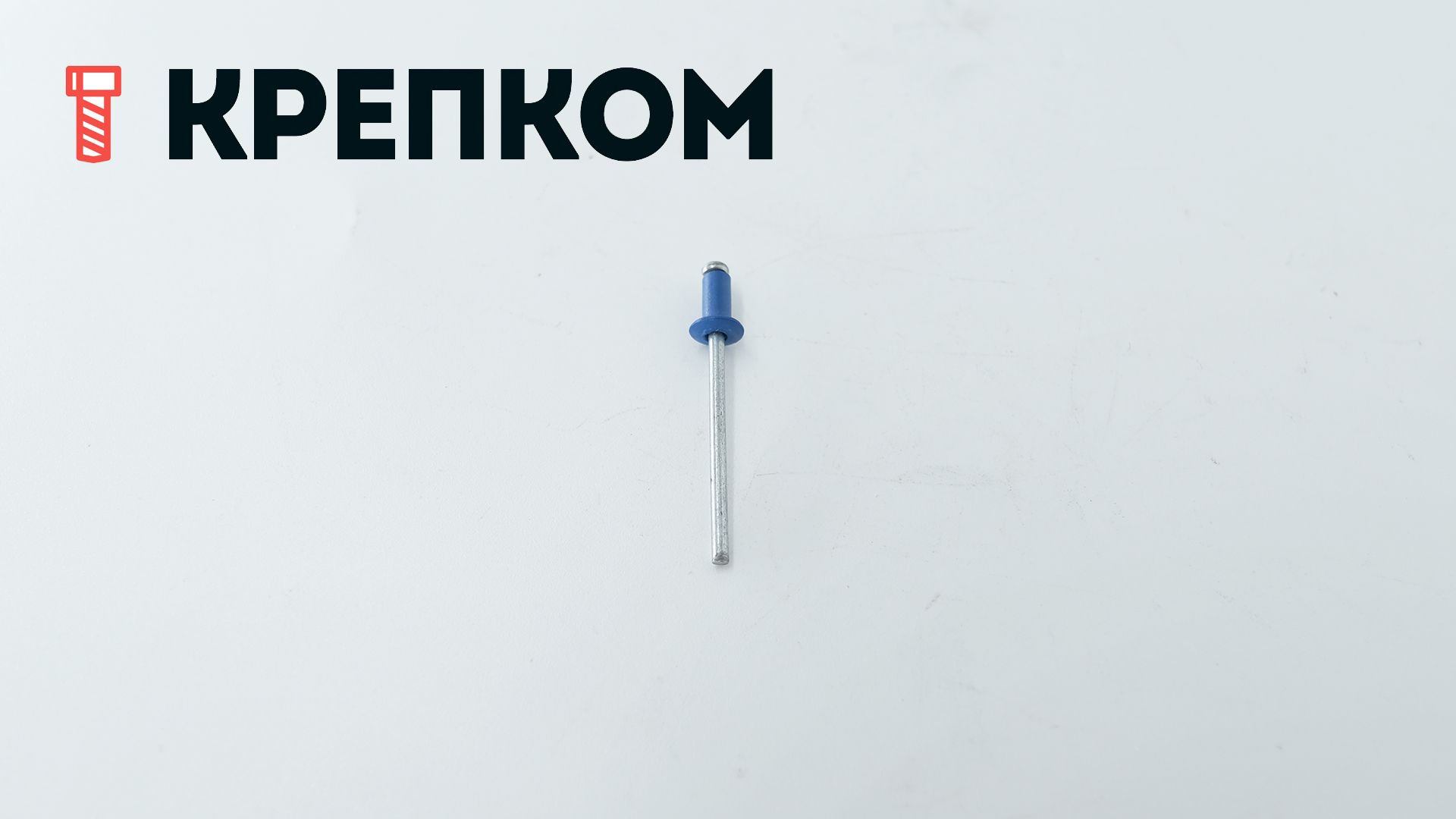

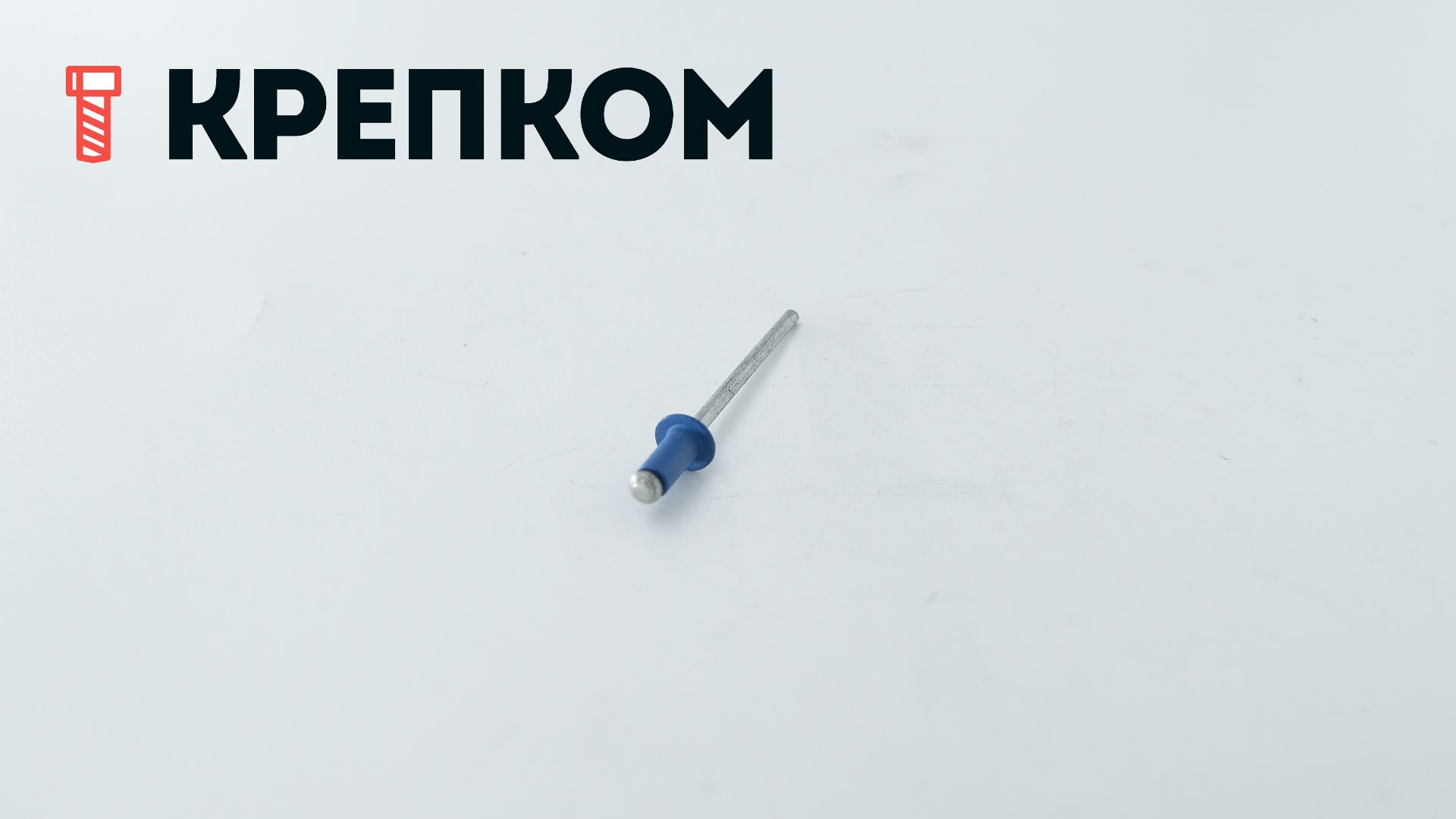

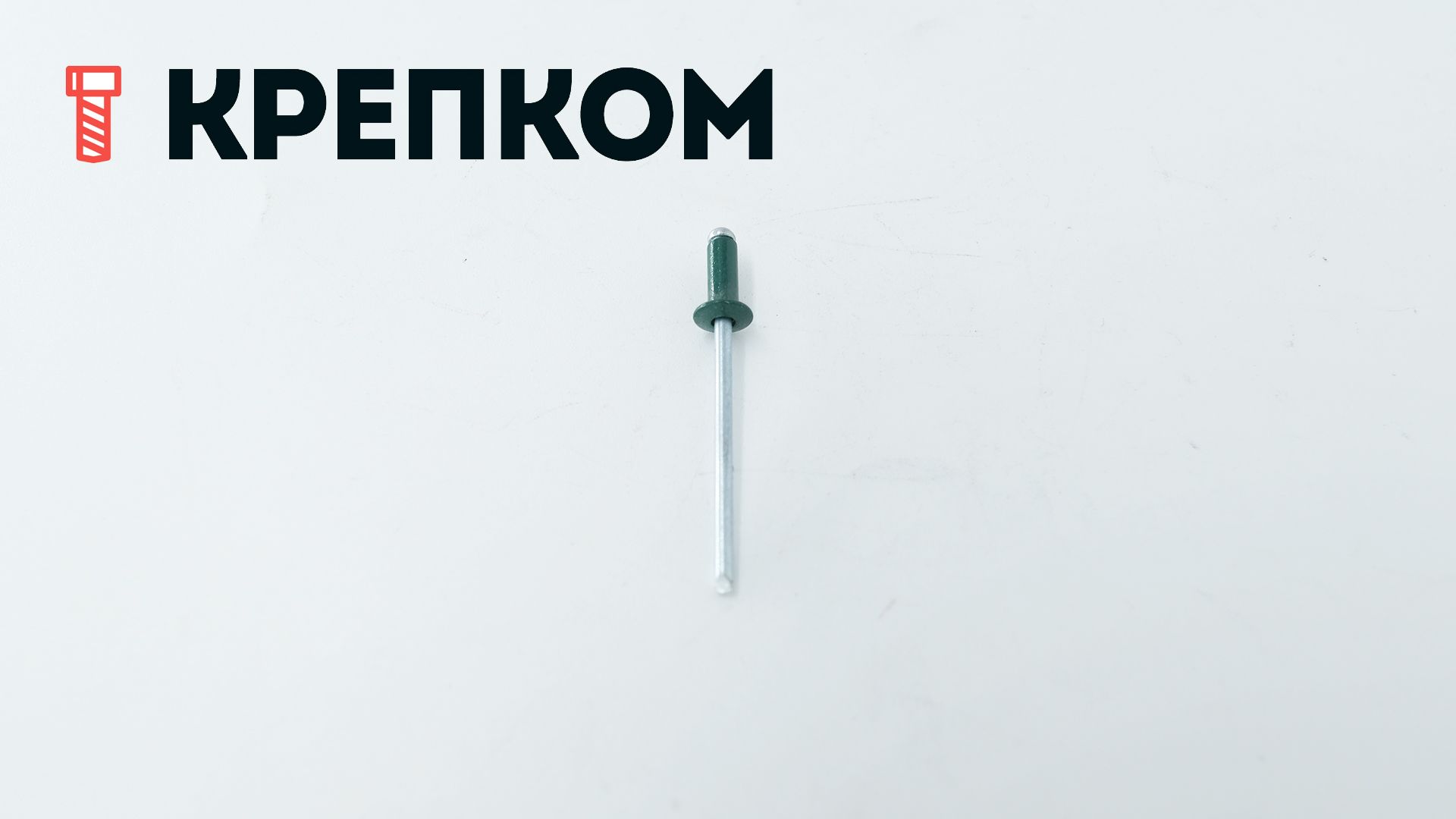

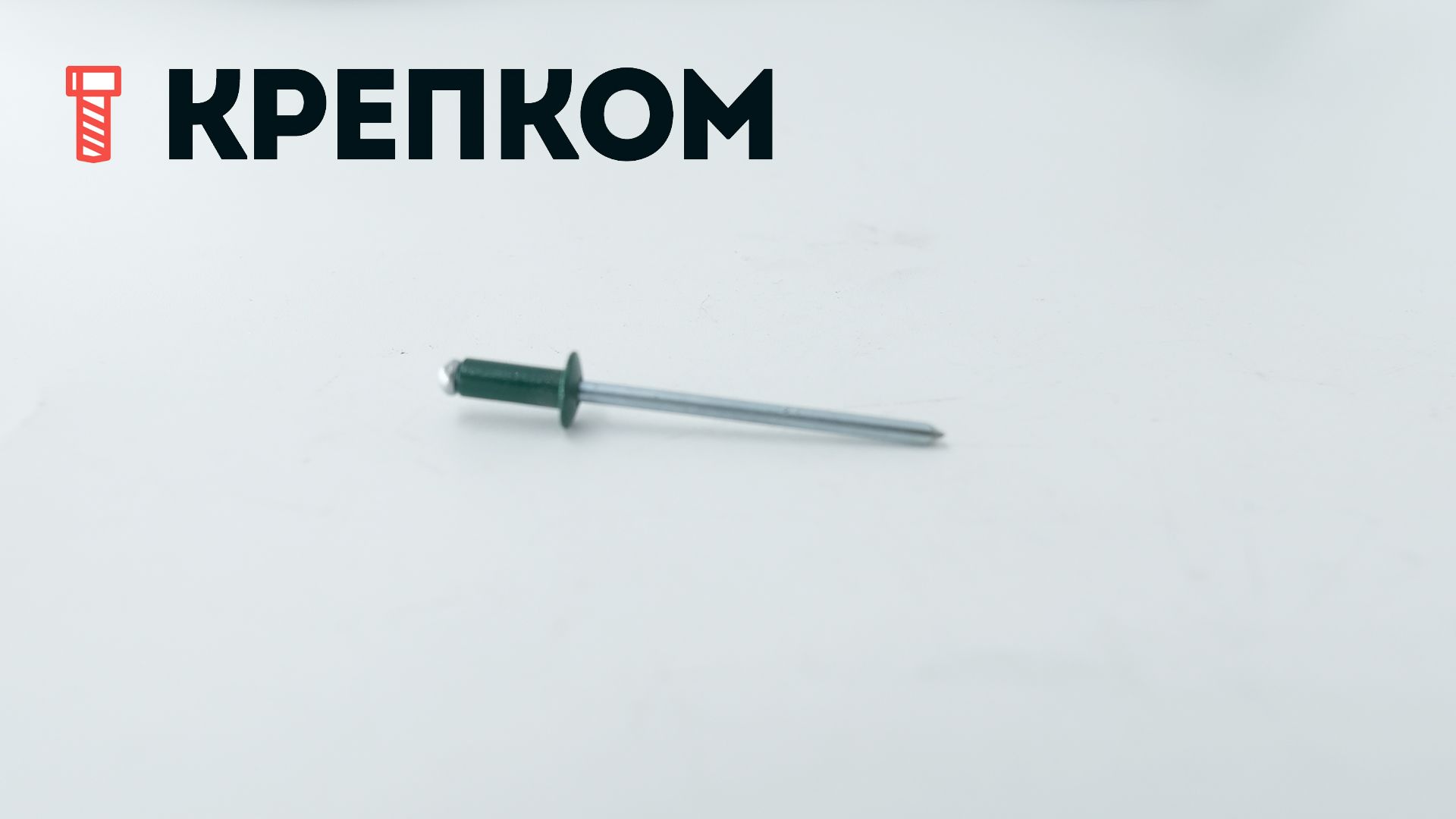

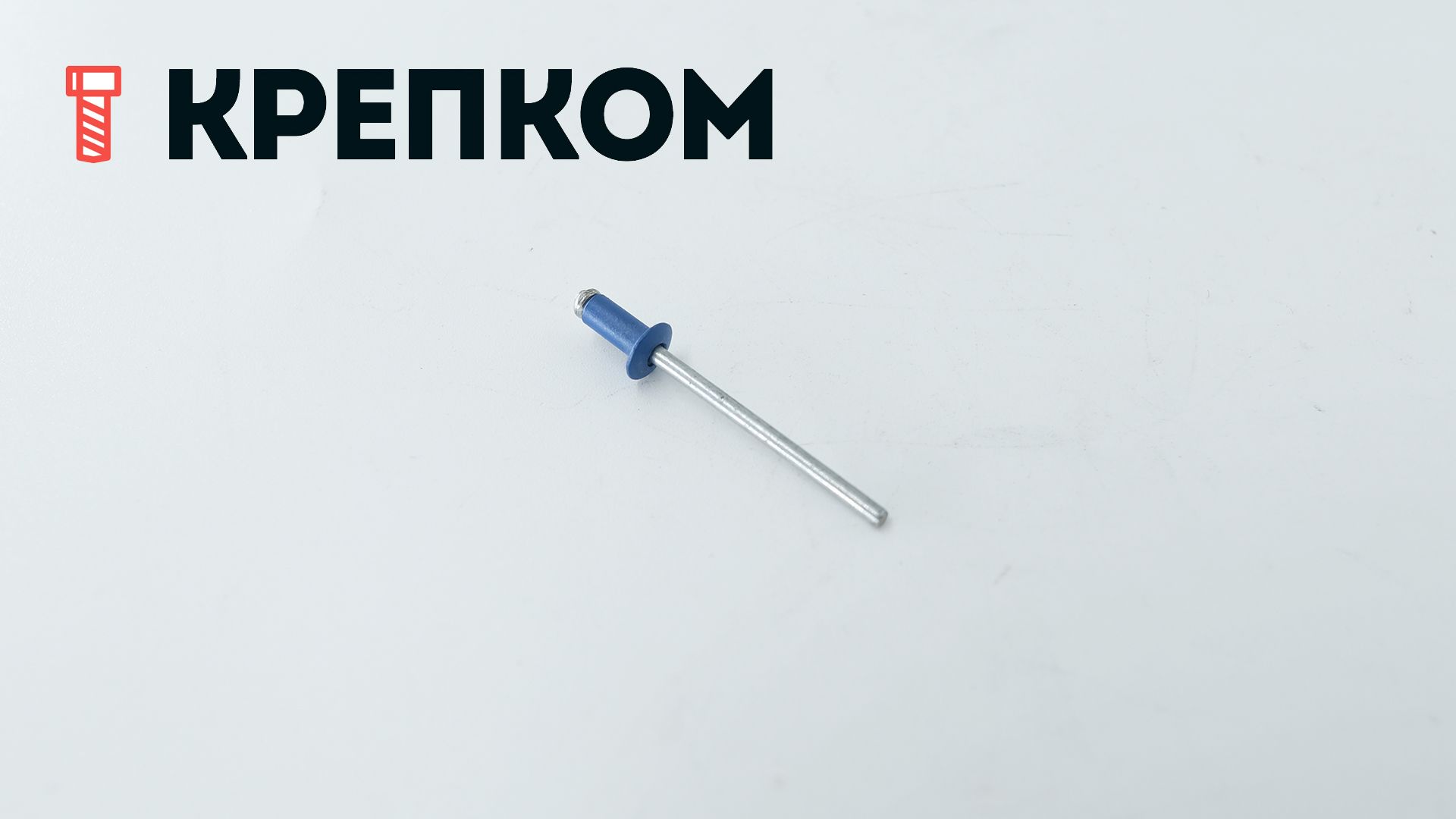

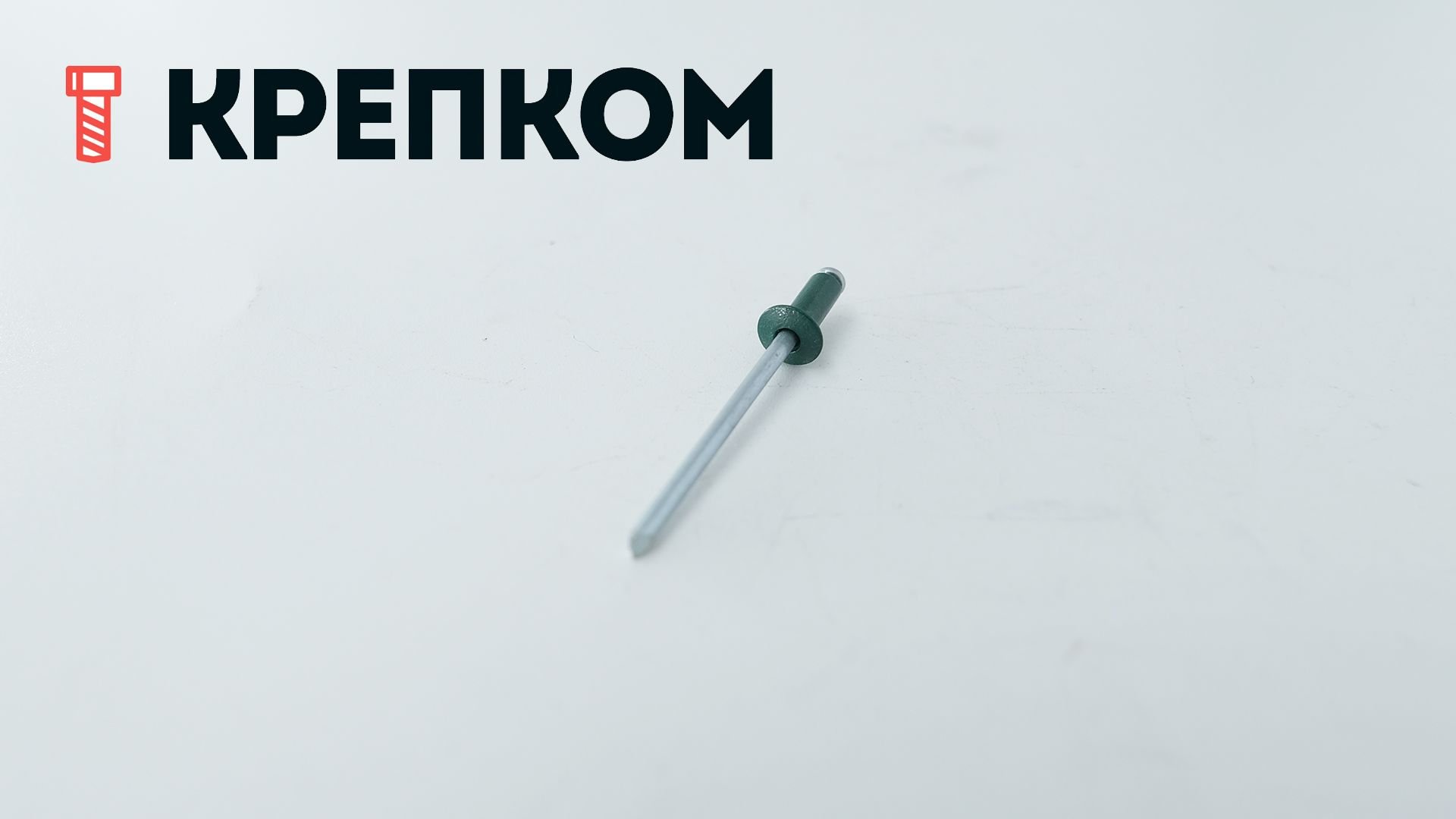

Заклепки цветные алюминий/сталь со стандартным бортиком, открытые
.jpg)
.jpg)
Внешний вид товара может отличаться от представленного на изображении
- Для малозаметного скрепления тонколистовых металлов и неметаллов.
- Универсальность применения за счет стандартной формы головки.
- Устойчивость к вибрации соединения.
- Высокие предельные растягивающие и срезающие нагрузки.
- Высокая стягивающая способность при малом усилии на установку.
- Корпус – алюминий AlMg 3,5, стержень – оцинкованная сталь.
- Окрашена порошковым методом в цвета стандартной палитры RAL.
- Краска обеспечивает диэлектрический барьер между корродирующими металлами и создает эстетичный вид крепления.
- Диаметр: от 2,4 до 7,8 мм
- Длина: от 4 до 50 мм
- Скрепляемая толщина min/max: 0,5 / 45 мм
руб.
руб.
руб.
руб.
руб.
Заклепки вытяжные окрашенные подойдут для крепления фрагментов металлокровли, фасадных панелей, забора из профнастила, декоративных и рекламных поверхностей. Головки заклепок со стандартным бортиком выполнены в цветовой гамме RAL, выбор подходящего цвета позволяет усилить контраст или сделать невидимым места креплений. Корпус заклепок комбинированных изготовлен из алюминия, а сердечник из оцинкованной стали. Такое сочетание материалов делает крепеж устойчивым к коррозии, высоким нагрузкам на срез и разрыв. Стойкая порошковая краска исключает появление сколов при установке, достойно переносит температурные перепады и атмосферные воздействия. Заклепка цветная имеет гарантию на покрытие 5 лет.
Свойства
- Высокая технологичность монтажа
- Высокая степень сжатия соединяемых материалов
- Гарантированное качество соединения
- Не требуется специальное обучение
- Возможность соединения различных материалов
- Антивандальность соединения
- Возможность окраски в цвета по шкале RAL
- Гильза: алюминий Al Mg 3,5 Стержень: сталь оцинкованная
Применение
Крепление кровельных элементов, цветного профлиста, производство корпусов, лестниц, шкафов, дверей, холодильников и т.д.
Установка

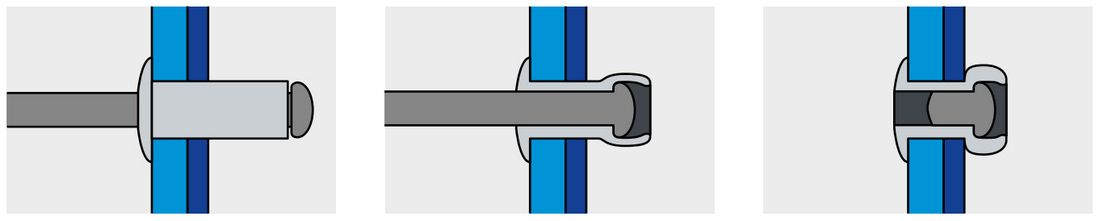

Вытяжная заклепка устанавливается в предварительно просверленное отверстие, которое проходит через пакет соединяемых материалов. Заклепочник вытягивает стержень через корпус, при этом происходит деформация конца корпуса и формирование обратной головки. В определенный момент сердечник обламывается и отпадает, а скрепляемые листы оказываются плотно сжатыми между установочной и замыкающей (расклепанной) головкой. При этом часть ножки стержня остается в теле заклепки.
Нагрузки
|
Диаметр гильзы d1, мм |
Срез, кН |
Разрыв, кН |
| 2,4 | 0,40 | 0,50 |
| 3,0 | 0,75 | 0,85 |
| 3,2 | 0,88 | 1,15 |
| 4,0 | 1,25 | 1,80 |
| 4,8 | 1,85 | 2,80 |
| 5,0 | 2,25 | 3,00 |
| 6,0 | 2,50 | 3,90 |
| 6,4 | 3,00 | 5,00 |
| 7,8 | 6,00 | 6,50 |
Размеры
| Диаметр гильзы, d1, мм | Длина гильзы L, мм | Диаметр сверления d, мм | Диаметр бортика d2, мм | Толщина бортика K, мм | Толщина пакета материалов E, мм |
| 2,4 | 4 | 2,5 | 5 | 0,55 | 0,5-2 |
| 6 | 2-4 | ||||
| 8 | 4-6 | ||||
| 10 | 6-8 | ||||
| 12 | 8-10 | ||||
| 5 | 0,5-2 | ||||
| 3 | 4 | 3,1 | 6,5 |
0,8 |
0,5-1,5 |
| 5 | 0,5-2,5 | ||||
| 6 | 1,5-3,5 | ||||
| 7 | 1,5-4,5 | ||||
| 8 | 3,5-5,5 | ||||
| 10 | 5,5-7 | ||||
| 12 | 7-9 | ||||
| 14 | 9-11 | ||||
| 16 | 11-13 | ||||
| 18 | 13-15 | ||||
|
3,2 |
4 |
3,3 |
0,5-1,5 | ||
| 5 | 0,5-2,5 | ||||
| 6 | 1,5-3,5 | ||||
| 8 | 3,5-5,5 | ||||
| 10 | 5,5-7 | ||||
| 12 | 7-9 | ||||
| 14 | 3,5-5,5 | ||||
| 15 | 9-12 | ||||
| 16 | - | ||||
| 18 | 12-15 | ||||
| 20 | 15-17 | ||||
| 24 | - | ||||
| 25 | 17-22 | ||||
| 3,8 | 10 | - | |||
| 4 | 5 | 4,1 | 8 | 1 | 0,5-2,5 |
| 6 | 1,5-3 | ||||
| 7 | 3-4,5 | ||||
| 8 | 3-5 | ||||
| 10 | 5-6,5 | ||||
| 12 | 6,5-8,5 | ||||
| 14 | 8,5-10,5 | ||||
| 16 | 10,5-12,5 | ||||
| 18 | 12,5-14,5 | ||||
| 20 | 14,5-16,5 | ||||
| 24 | - | ||||
| 25 | 16,5-21,5 | ||||
| 30 | 21,5-26 | ||||
| 35 | 26-30 | ||||
| 40 | 30-35 | ||||
| 4,8 | 6 | 4,9 | 9,5 | 1,1 | 0,5-3 |
| 8 | 3-4,5 | ||||
| 10 | 4,5-6 | ||||
| 12 | 6-8 | ||||
| 14 | 8-10 | ||||
| 16 | 10-12 | ||||
| 18 | 12-14 | ||||
| 20 | 12-16 | ||||
| 21 | 14-17 | ||||
| 24 | 17-20 | ||||
| 25 | 16-21 | ||||
| 27 | 20-23 | ||||
| 30 | 23-25 | ||||
| 32 | 25-27 | ||||
| 35 | 27-30 | ||||
| 40 | 30-35 | ||||
| 45 | 35-40 | ||||
| 50 | 40-45 | ||||
| 28 | 21,5-24 | ||||
| 5 | 6 | 5,1 | 0,5-3 | ||
| 8 | 3-4,5 | ||||
| 10 | 4,5-6 | ||||
| 12 | 6-8 | ||||
| 14 | 8-10 | ||||
| 16 | 10-12 | ||||
| 18 | 12-14 | ||||
| 20 | 14-16 | ||||
| 25 | 16-21 | ||||
| 30 | 21-25 | ||||
| 35 | 25-30 | ||||
| 40 | 30-35 | ||||
| 45 | 35-40 | ||||
| 50 | 40-45 | ||||
| 6 | 8 | 6,1 | 12 | 1,5 | 2-4 |
| 10 | 4-6 | ||||
| 12 | 6-8 | ||||
| 14 | 8-10 | ||||
| 16 | 10-11 | ||||
| 18 | 11-13 | ||||
| 20 | 13-15 | ||||
| 25 | 15-20 | ||||
| 30 | 20-24 | ||||
| 35 | 24-29 | ||||
| 22 | 12,5-17 | ||||
| 40 | 29,5-35 | ||||
| 6,4 | 12 | 6,5 | 13 | 1,8 | 2-6 |
| 15 | 6-9 | ||||
| 18 | 9-12 | ||||
| 21 | 10-14 | ||||
| 22 | 12-16 | ||||
| 25 | 14-18 | ||||
| 26 | 16-20 | ||||
| 30 | 20-24 | ||||
| 35 | 24-29 | ||||
| 50 | 29-42 | ||||
| 10 | 2-5 | ||||
| 14 | 6-9 | ||||
| 16 | 6-9 | ||||
| 20 | 9-12 | ||||
| 28 | 20-24 | ||||
| 40 | 29,5-35 | ||||
| 7,8 | 15 | 8 | 14 | 2 | 6-9 |
| 22 | 9-16 | ||||
| 26 | 16,5-21 | ||||
| 30 | 20,5-25 |
Характеристики
-
Бренд
-
Тип заклепкиСтандартная
-
Единицы измеренияшт
-
МатериалАлюминий-Сталь
